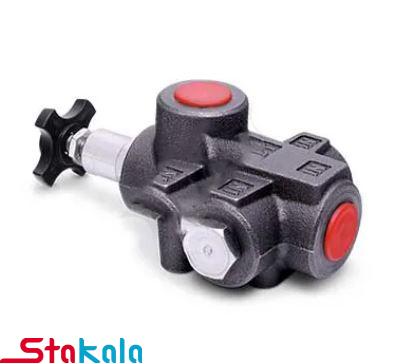

فشارشکن هیدرولیک (Relife Valve)  قورباغه‌ای سایز 1/2 -(ِDirect operated pressure relief valves)

شیر فشارشکن قورباغه‌ای یا همان شیر اطمینان قورباغه‌ای یک نوع شیر ایمنی فشار است که برای آزاد کردن فشار اضافی از سیستم‌های هیدرولیکی و پنوماتیکی طراحی شده است. این شیر به‌طور خودکار زمانی که فشار از حد مجاز فراتر می‌رود، عمل کرده و اجازه می‌دهد تا مقداری از سیال از سیستم خارج شود و فشار در داخل سیستم به حد ایمن برسد.

مشخصات فنی شیر فشارشکن قورباغه‌ای:

✅حداکثر فشار ورودی:  210 بار (توصیه استاکالا 140 بار)

✅حداکثر دبی عبوری: 35 لیتر در دقیقه در محدوده مجاز براساس دلتا پی با توضیحات زیر

✅حداقل فشار خروجی: از 5 بار به بالا – (امکان تنظیم با فشار های کمتر با تغییرات در سیستم فنر و اجزا داخلی فشارشکن )

✅جنس بدنه: چدن، فولاد یا آلیاژهای خاص

✅سایز دنده:  ½ اینچ BSPP

✅حداقل دبی عبوری :

✅نوع نصب : خطی – سر راهی (Inline)

عملکرد شیر فشارشکن قورباغه‌ای

شیر فشارشکن قورباغه‌ای یک نوع شیر ریلیف است که به‌منظور آزادسازی فشار اضافی در سیستم‌های هیدرولیکی و پنوماتیکی طراحی شده است. زمانی که فشار در سیستم از حد مجاز عبور می‌کند، این شیر به‌طور خودکار باز می‌شود و سیال اضافی را از خط OUT (که روی بدنه فشارشکن علامت‌گذاری شده) از مدار هیدرولیک خارج می‌کند تا فشار به سطح ایمن بازگردد. این شیرها عملکردی مشابه با شیرهای پوشش‌دهنده یا ریلیف دارند و هدفشان کاهش مداوم فشار نیست، بلکه در مواقع ضروری فشار بیش از حد را آزادسازی می‌کنند تا از آسیب به سیستم جلوگیری شود. فشار اضافی معمولاً به دلیل تغییرات ناگهانی در سیستم ایجاد می‌شود و این شیرها به‌طور خودکار آن را رها می‌سازند.

شیر فشارشکن قورباغه‌ای معمولاً دارای ۳ پورت با سایز ½ اینچ است:

1. دو پورت ورودی و خروجی: این دو پورت برای اتصال به خط فشار طراحی شده‌اند. هر دو پورت به‌طور یکسان عمل می‌کنند، اما برای راحتی نصب، این فشارشکن‌ها دارای دو پورت پی طراحی شده‌اند تا به‌طور ساده یکی از آنها به پمپ و دیگری به سیستم هیدرولیک یا شیرهای دایرکشنال متصل شود.
2. یک پورت تخلیه (پورت تی): این پورت که به‌طور واضح با نام OUT روی بدنه فشارشکن مشخص شده است، در هنگام افزایش فشار به حد تنظیم‌شده، روغن اضافی را به مخزن روغن هدایت می‌کند. این پورت باعث می‌شود که روغن اضافی از سیستم خارج شده و فشار به سطح ایمن بازگردد.

شیرهای فشارشکن قورباغه‌ای در حالت عادی بسته هستند و تخلیه‌ای به مخزن صورت نمی‌گیرد. اما وقتی فشار به سطح تنظیم‌شده برسد، روغن اضافی از طریق پورت تخلیه به سمت مخزن هدایت می‌شود. این شیرها به‌طور دایرکت کنترل عمل می‌کنند، یعنی به‌صورت مستقیم فشار را کنترل می‌کنند. این نوع کنترل به‌خاطر طراحی ساده‌تری که دارد، توانایی کمتری در کنترل دبی‌های زیاد و دقت کمتری نسبت به شیرهای پیلوتی دارد، اما برای کاربردهایی که نیاز به دقت بالا و کنترل دبی‌های بسیار بزرگ ندارند، مناسب است.
