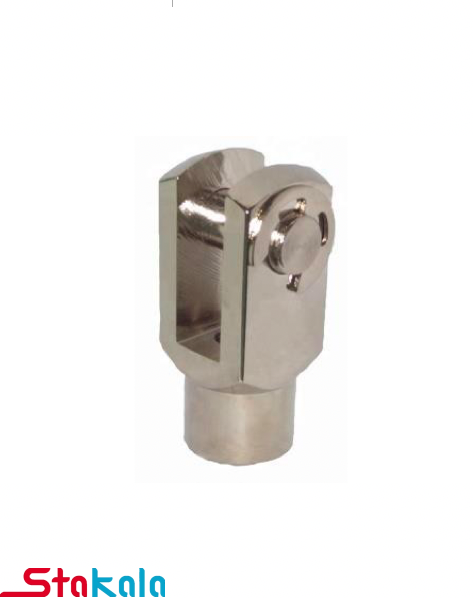

دوشاخه کلیپسی Y سیلندر پنوماتیک برای سیلندر قطر پیستون ۱۶ تا ۱۲۵ میلیمتر

دوشاخه کلیپسی Yپنوماتیک یکی از اتصالات انتهایی برای نصب سیلندرهای پنوماتیک استاندارد است که امکان حرکت مفصلی (چرخش حول محور پین) را فراهم می‌کند. این قطعه برای سیلندرهایی با قطر پیستون 16، 20، 25، 32، 40، 50، 63، 80، 100، 125، 160 و 200 میلی‌متر طراحی شده و مطابق با استانداردهای بین‌المللی مانند ISO 6431 / 1555 قابل عرضه در استاکالا می باشد .

از مزیت این نوع دوشاخه امکان باز و بسته شدن پین دوشاخه بدون نیاز به خار فنری و با کلیپس و مهار بر روی دوشاخه انجام می شود .

Price range: ریال 1,680,000 through ریال 39,330,000 +٪۱۰ مالیات بر ارزش افزوده

قطر پیستون (میلیمتر)

پاک کردن ویژگی ها

افزودن به مقایسه

افزودن به علاقه مندی

دوشاخهY مدل پلیپسی برای سیلندر های پنوماتیک (Clevis Mount)

دوشاخه سیلندر پنوماتیک یا پایه مفصلی (Clevis) قطعه‌ای است که در انتهای شافت یا بدنه سیلندر نصب می‌شود و امکان حرکت چرخشی یا مفصلی سیلندر را فراهم می‌کند. این قطعه در تمامی سایزهای استاندارد سیلندرهای پنوماتیک، از قطر ۱۶ تا ۲۰۰ میلی‌متر قابل ارائه می‌باشد.

نکته مهم این است که سایز دوشاخه معمولاً به‌صورت مستقیم عنوان نمی‌شود، چون بر اساس قطر پیستون (Bore) سیلندر استاندارد ISO تعریف شده است. به‌عبارتی، برای هر قطر مشخص از سیلندر، یک مدل استاندارد دوشاخه تعریف شده که شامل رزوه مناسب برای اتصال به شافت یا بدنه همان سیلندر است.

📏 رنج سایز قابل ارائه (قطر پیستون سیلندر):

دوشاخه کلیپسی سیلندر پنوماتیک – سایزهای متنوع براساس قطر پیستون

قطر پیستون 16 میلی‌متر:
- رزوه اتصال: M6
- قطر پین: 6 میلی‌متر
قطر پیستون 20 میلی‌متر:
- رزوه اتصال: M8
- قطر پین: 8 میلی‌متر
قطر پیستون 25 میلی‌متر:
- رزوه اتصال: M10
- قطر پین: 10 میلی‌متر
قطر پیستون 32 میلی‌متر:
- رزوه اتصال: M10
- قطر پین: 10 میلی‌متر
قطر پیستون 40 میلی‌متر:
- رزوه اتصال: M12
- قطر پین: 12 میلی‌متر
قطر پیستون 50 میلی‌متر:
- رزوه اتصال: M16
- قطر پین: 16 میلی‌متر
قطر پیستون 63 میلی‌متر:
- رزوه اتصال: M16
- قطر پین: 16 میلی‌متر
قطر پیستون 80 میلی‌متر:
- رزوه اتصال: M20
- قطر پین: 20 میلی‌متر
قطر پیستون 100 میلی‌متر:
- رزوه اتصال: M20
- قطر پین: 20 میلی‌متر
قطر پیستون 125 میلی‌متر:
- رزوه اتصال: M27
- قطر پین: 25 میلی‌متر
قطر پیستون 160 میلی‌متر:
- رزوه اتصال: M36
- قطر پین: 32 میلی‌متر
قطر پیستون 200 میلی‌متر:
- رزوه اتصال: M42
- قطر پین: 40 میلی‌متر

قطر پیستون (میلیمتر) قطر پیستون سیلندر پنوماتیک	۱۶ , ۲۰ , ۲۵ , ۳۲ , ۴۰ , ۵۰ , ۶۳ , ۸۰ , ۱۰۰ , ۱۲۵
