شیر میکروسوئیچی پنوماتیک سایز 1/4 اینچ برند FMS

شیر میکروسویچی پنوماتیک  نوع شیر کنترلی مکانیکی است که در سیستم‌های پنوماتیکی برای کنترل جریان هوای فشرده استفاده می‌شود. این شیرها با تحریک مکانیکی (معمولاً توسط غلطک یا اهرم) فعال می‌شوند و در وضعیت‌های مختلف (3/2 و 5/2) عرضه می‌شوند. در ادامه، مشخصات و توضیح کامل‌تر انواع این شیر را مشاهده می‌کنید:

🔧 مشخصات کلی شیر میکروسوئیچی FMS سایز 1/4 اینچ:

• نوع تحریک: مکانیکی (غلطکی مستقیم یا غلطکی کنار)

• سایز ورودی/خروجی: 1/4 اینچ (رزوه‌ای)

• نوع عملکرد: فنری برگشت‌پذیر (با برگشت خودکار پس از رها شدن تحریک)

• جنس بدنه: آلومینیوم با مقاومت بالا

🔁 وضعیت عملکرد (پورت‌ها):

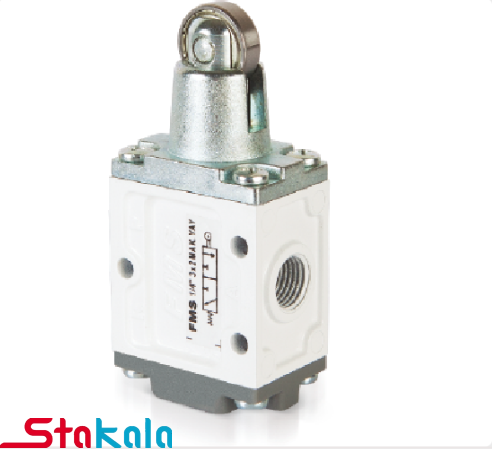

🔹 3/2 (سه پورت – دو وضعیت):

• دارای ۳ پورت: ورودی (P)، خروجی (A)، تخلیه (R)

• عملکرد: در حالت عادی، خروجی به تخلیه متصل است. با تحریک، ورودی به خروجی متصل می‌شود.

• کاربرد: مناسب برای کنترل سیلندرهای یک‌طرفه یا ارسال پالس هوای لحظه‌ای.

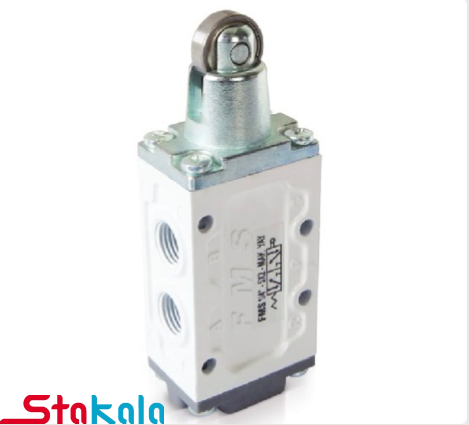

🔹 5/2 (پنج پورت – دو وضعیت):

• دارای ۵ پورت: دو خروجی (A, B)، ورودی (P)، دو تخلیه (R, S)

• عملکرد: در یک وضعیت، هوای فشرده از P به A می‌رود و B تخلیه می‌شود؛ در وضعیت دوم، برعکس.

• کاربرد: مناسب برای کنترل سیلندرهای دوطرفه.

⚙️ انواع تحریک:

1. غلطک مستقیم (Top Roller Lever)

• تحریک مستقیماً از بالا انجام می‌شود.

• مناسب برای مکان‌هایی که جسم متحرک از بالای شیر عبور می‌کند.

2. غلطک کنار (Side Roller Lever)

• تحریک از کناره شیر انجام می‌شود.

• مناسب برای فضاهای محدود یا زمانی که جسم محرک در راستای افقی به شیر برخورد می‌کند.
