کوپلینگ های هیدرولیک فشار بالا سری QCHD

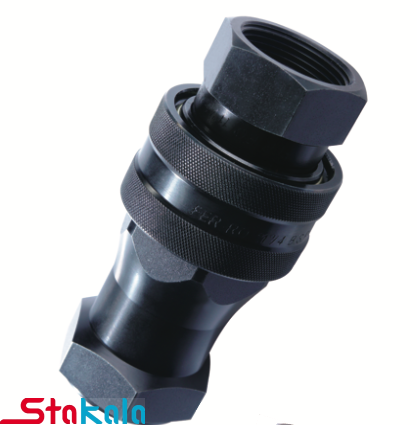

کوپلینگ QCHD برند Ferro – اتصال سریع و ایمن در سیستم‌های هیدرولیکی

کوپلینگ‌های سری QCHD ازبرند Ferro از ترکیه، با مکانیزم اتصال سریع (Quick Connect) طراحی شده‌اند تا عملکردی بی‌نقص در سیستم‌های هیدرولیکی ارائه دهند. این کوپلینگ‌ها از جنس فولاد آلیاژی مقاوم ساخته شده و با آبکاری روی (Zinc Coating) در برابر خوردگی مقاوم شده‌اند. و بدنه این کوبلینگ ها عملیات حرارتی و سخت کاری شده اند.

ویژگی‌های مهم کوپلینگ QCHD

تحمل فشار بالا: بسته به سایز، فشار کاری بین 360 تا 560 بار

نوع رزوه: BSP

جنس بدنه: فولاد کربن استیل

سایزها: از ۱/۴ اینچ تا ۱/۴-۱ اینچ

آب‌بندی: O-ring از جنس NBR (قابلیت تحمل دما تا +115 درجه سانتیگراد)

آبکاری: روکش روی (Zinc)

دبی عبوری متناسب: از 15 تا 185 لیتر در دقیقه برای سایزهای مختلف

اتصال و جداسازی سریع: بدون نیاز به ابزار خاص

حداکثردبی و فشار کاری کوپلینگ های  QCHD

کوبلینگ سایز 1/4 نوع دنده BSP- حداکثر 560 بار و دبی 15 لیتر در دقیقه     (QCHDG14SN)

کوبلینگ سایز 3/8 -نوع دنده BSP حداکثر 550 بار دبی 30 لیتر در دقیقه        (QCHDG38SN)

کوبلینگ سایز 1/2 – نوع دنده BSPحداکثر 520 بار و دبی 50 لیتر در دقیقه      (QCHDG12SN)

کوبلینگ سایز 3/4 -نوع دنده BSP حداکثر 460 بار و دبی 90 لیتر در دقیقه       (QCHDG34SN)

کوبلینگ سایز 1 -نوع دنده BSP حداکثر 420 بار و دبی 125 لیتر در دقیقه         (QCHDG1SN)

کوبلینگ سایز 1-1/4 -نوع دنده BSP حداکثر 360 بار و دبی 185 لیتر در دقیقه  (QCHDG114SN)

محاسبات دبی عبوری از هر کوبلینگ بر اساس استاندارد ایمنی سیستم های هیدرولیک ISO4413 توصیه شده 3 تا 5 متر بر ثانیه باشد تا از افت فشار بیش از حد و کاویتاسیون جلوگیری شود دبی پیشنهادی فوق برای سایز های کوبلینگ ها براساس پیشنهاد سازنده می باشد که طی بررسی انجام شده توسط استاکالا بهتر است از در هنگان خرید این مقادیر تا 30 درصد کاهش داشته باشد به‌طور مثال در صورتیکه نیازمند خرید کوبلینگ برای عبورد دبی 10 لیتر در دقیقه هستید سایز 3/8 گزینه بهتری می باشد.

نحوه عملکرد کوپلینگ های  QCHD

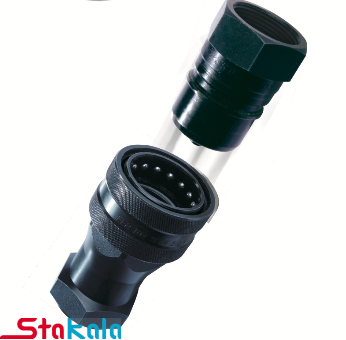

کوپلینگ QCHD دارای مکانیزم سوپاپی داخلی است که هنگام اتصال، مسیر سیال را باز کرده و در زمان جدا شدن، به‌صورت خودکار بسته می‌شود تا از نشت روغن جلوگیری کند.

کوپلنگ های سری QCHD با عملیات حرارتی کاملاً سخت می شوند. این کوپلینگ ها در سایز های 1/4 تا 1/4-1 اینچ قابل عرضه هستند و در صورتیکه برای دما های بالا نیاز به استفاده از این کوبلینگ می باشد با سفارش لوازم آب بند از جنس وایتون امکان عملکرد در دمای 225 درجه سانتیگراد را خواهد داشت و در نوع معمولی تا دمایی 115 درجه توصیه شده است.
