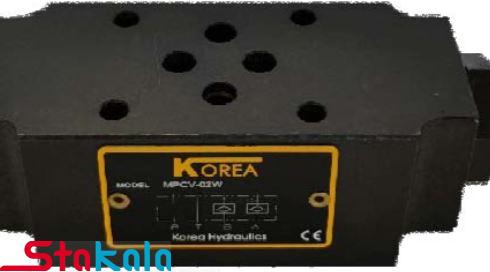

شیر یک‌طرفه پیلوت‌دار A و B کنترل مدولار (زیر شیری) – سری MPCV

شیر یک‌طرفه پیلوت‌دار مدولار (Pilot Operated Check Valve – MPCV) نوعی شیر کنترل جریان است که برای اجازه عبور سیال در یک جهت و قفل کردن آن در جهت مخالف تا زمان اعمال فشار پیلوت استفاده می‌شود. این شیرها به‌طور گسترده در مدارهای هیدرولیکی که نیاز به قفل شدن عملگرها (سیلندرها) دارند، اما در صورت نیاز باید آزاد شوند، کاربرد دارند.

ویژگی‌های فنی

• نوع اتصال: مدولار (نصب روی بلوک زیر شیری)
• سایزهای موجود:
  • 1/4 اینچ → دبی عبوری حدود 20 تا 30 LPM
  • 3/8 اینچ → دبی عبوری حدود 50 تا 60 LPM
• حداکثر فشار کاری: 250 تا 350 بار (بسته به مدل و برند)
• نسبت فشار پیلوت به فشار سیستم: معمولاً 3:1 (به این معنا که برای آزاد شدن مسیر بسته، فشار پیلوت باید یک‌سوم فشار اصلی باشد.)
• جنس بدنه: فولاد سخت‌کاری‌شده با پوشش فسفاته یا گالوانیزه برای مقاومت در برابر خوردگی
• نوع آب‌بندی: اورینگ NBR یا Viton برای سازگاری با انواع روغن‌های هیدرولیکی
• سازگاری با استانداردهای مدولار: DIN 24340 / ISO 4401

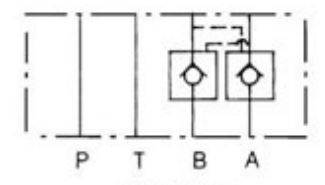

نحوه عملکرد شیر یک‌طرفه پیلوت‌دار مدولار

🔹 در شرایط عادی: مسیر سیال در یک جهت باز است و در جهت مخالف بسته می‌ماند.
🔹 هنگامی که فشار پیلوت اعمال شود: مسیر بسته باز می‌شود و اجازه عبور جریان در هر دو جهت را می‌دهد.
🔹 این ویژگی برای سیلندرهای دوطرفه هیدرولیکی بسیار مهم است، زیرا بدون فشار پیلوت، سیلندر در جای خود قفل می‌ماند و حرکت نخواهد کرد.

کاربردهای شیر یک‌طرفه پیلوت‌دار سری MPCV

✅ حفظ موقعیت سیلندر هیدرولیکی – جلوگیری از افت فشار و حرکت ناخواسته سیلندر
✅ ایمنی در مدارهای هیدرولیکی – جلوگیری از حرکت ناگهانی عملگرها در صورت قطع فشار
✅ کنترل و قفل جریان در مدارهای حساس – مانند جرثقیل‌ها، تجهیزات بالابر و پرس‌های هیدرولیکی
✅ افزایش بهره‌وری در سیستم‌های کنترل دبی – امکان کنترل جریان و فشار از طریق فشار پیلوت

مقایسه با شیرهای مشابه

نکات مهم در انتخاب شیر MPCV

📌 انتخاب سایز مناسب بر اساس دبی سیستم: دبی عبوری این شیر بسته به سایز و طراحی مدار متفاوت است. برای مدارهای کم‌فشار و کم‌دبی سایز 1/4 اینچ و برای سیستم‌های با دبی متوسط سایز 3/8 اینچ مناسب است.
📌 توجه به نسبت فشار پیلوت:  3:1 است،
📌 سازگاری با بلوک مدولار استاندارد: پیش از خرید، از انطباق این شیر با بلوک زیر شیری و سایر قطعات هیدرولیکی مدار اطمینان حاصل کنید.

شیر یک‌طرفه پیلوت‌دار مدولار سری MPCV یک قطعه کلیدی در سیستم‌های هیدرولیکی است که امکان قفل کردن سیال و آزاد کردن آن در صورت نیاز با فشار پیلوت را فراهم می‌کند. که فشار پیلوت بصورت داخلی از پورت  این ویژگی باعث افزایش ایمنی، کنترل بهتر سیلندرهای هیدرولیکی و بهبود عملکرد مدارهای حساس می‌شود. استفاده از این شیرها به‌ویژه در جرثقیل‌ها، ماشین‌آلات سنگین، سیستم‌های کنترل دبی و پرس‌های هیدرولیکی توصیه می‌شود.
