شیر برقی 2/2 و 3/2 پنوماتیک کبریتی سایز 1/8 و 1/4برند ایرسان

شیرهای برقی پنوماتیک 2/2 و 3/2 برند ایرسان از سری شیرهای کبریتی (Compact Solenoid Valve) در سایز های 1/4 و 1/8 در حالت نرمال بسته قابل عرضه می باشند

تولید کننده:

ریال 6,200,000 +٪۱۰ مالیات بر ارزش افزوده

سایز پورت (پنوماتیک)

وضعیت نرمال شیر پنوماتیک

2/2

3/2

ولتاژ

پاک کردن ویژگی ها

مقایسه

افزودن به علاقه مندی

شیر برقی پنوماتیک 2/2 و 3/2 کبریتی طرح ایرتک

شیرهای برقی پنوماتیک 2/2 و 3/2 برند ایرسان از سری شیرهای کبریتی (Compact Solenoid Valve) هستند که در سیستم‌های اتوماسیون صنعتی، کنترل سیالات و تجهیزات پنوماتیکی استفاده می‌شوند. این شیرها در سایزهای 1/8 و 1/4 اینچ عرضه می‌شوند و دارای ولتاژهای 220 ولت AC و 24 ولت DC هستند.

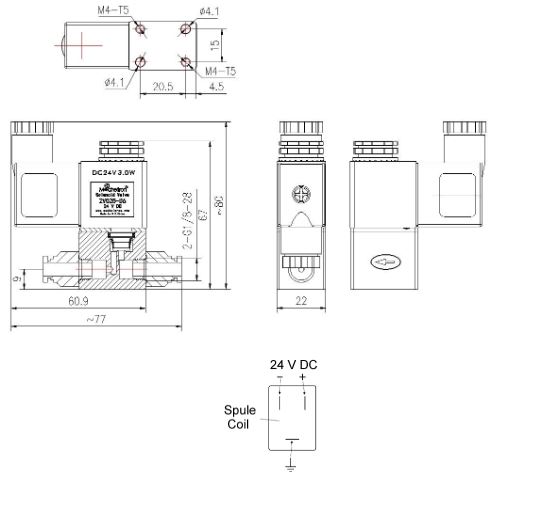

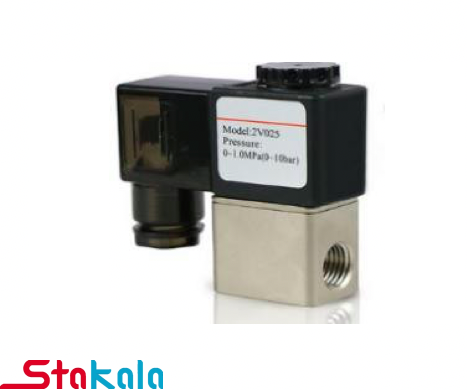

شیر کبریتی با شماره فنی 2V025-06 و سایز 2/2 1/8 وشیر کبریتی 2V025-08 سایز 2/2 1/4 در حالت نرمال بسته می باشد و قابلیت حداکثر فشار 10 بار و اورفیس داخلی 2.5 میلی‌متر می باشد .

شیر کبریتی 3/2 1/8 وبا شماره فنی 3V1-08 شیر کبریتی 3/2 1/4 با شماره فنی 3V1-04 در حالت نرمال بسته می باشد و قابلیت حداکثر فشار 10 بار و اورفیس داخلی 2.5 میلی‌متر می باشد .

شیر برقی پنوماتیک 2/2 و 3/2 کبریتی ایرسان (طرح airtac)

نوع عملکرد : الکتریکی (Solenoid)

نوع وضعیت : 2/2 و 3/2

نوع رزوه (دنده) : G (BSP – British Standard Pipe)

سایز ورودی و خروجی :1/8″ و 1/4″ اینچ

جنس بدنه: آلومینیوم

حداکثر فشار کاری : 10 بار

نوع سیال : هوای فشرده ، آب ، روغن

دمای کاری :-5 تا 50 درجه سانتی‌گراد

نوع تحریک :تک بوبین

🔹 انواع شیر برقی 2/2 و 3/2 کبریتی

🛠 1. شیر برقی 2/2 (Two-Way, Two-Position)

✔ دارای دو پورت (ورودی و خروجی) و دو حالت (باز یا بسته)
✔ برای قطع و وصل هوای فشرده، آب یا سایر گازهای صنعتی استفاده می‌شود
✔ در نوع نرمال بسته (NC) عرضه می‌شود
✔ کاربرد: کنترل سیال در مسیرهای ساده (مانند قطع و وصل هوای ورودی به یک سیلندر پنوماتیکی)

🛠 2. شیر برقی 3/2 (Three-Way, Two-Position)

✔ دارای سه پورت و دو حالت کاری
✔ برای کنترل سیلندرهای یک‌طرفه یا تخلیه فشار یک مسیر خاص به کار می‌رود
✔ در دو مدل نرمال باز (NO) و نرمال بسته (NC) موجود است
✔ کاربرد: استفاده در اکچویتورهای یک‌طرفه، تخلیه فشار در سیستم‌های کنترلی و کنترل جریان هوای پنوماتیک

🔹 توضیح رزوه G در شیر برقی (BSP – British Standard Pipe)

🛠 دنده G (BSP) یا رزوه موازی یک استاندارد متداول برای اتصالات پنوماتیکی و هیدرولیکی است که در صنعت به‌طور گسترده استفاده می‌شود. ویژگی‌های اصلی آن:
✔ دنده‌های کاملاً موازی هستند، یعنی قطر داخلی و خارجی رزوه در طول کل اتصال یکسان است.
✔ برای آب‌بندی، معمولاً از نوار تفلون یا اورینگ در محل اتصال استفاده می‌شود.
✔ استانداردی رایج در اروپا، آسیا و خاورمیانه است.
✔ دنده G 1/8 و G 1/4 یعنی اندازه اسمی قطر رزوه بر حسب اینچ (تقریباً 9.7mm برای 1/8 و 13.2mm برای 1/4 اینچ).

تولید کننده	ایرسان(Airsun)
سایز پورت (پنوماتیک)	G 1/8 , G 1/4
وضعیت نرمال شیر پنوماتیک نشان دهنده تعداد راه ها، وضعیت ها و حالت شیر در زمان عدم تحریک است	2/2 , 3/2
ولتاژ	۲۲۰V(AC) , ۲۴V(DC)
فشار کاری (بار)	۱۰
