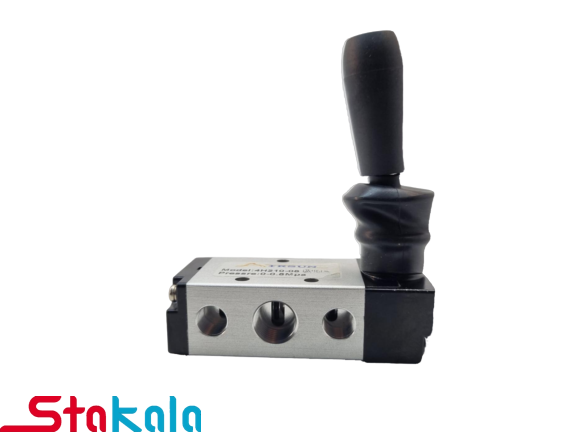

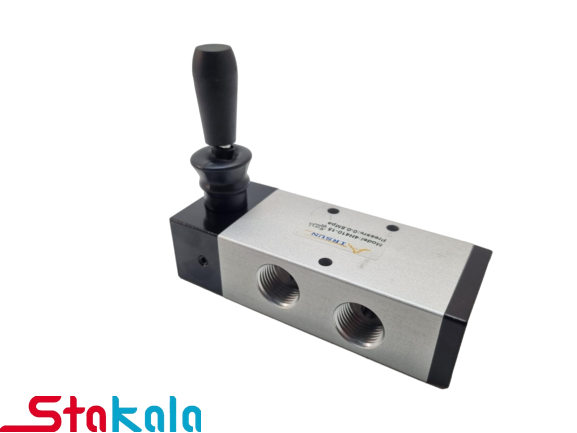

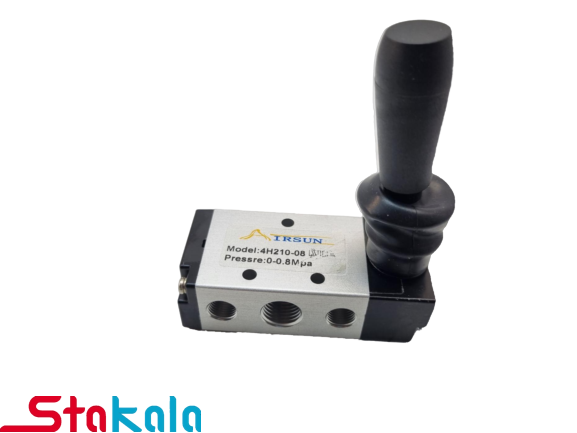

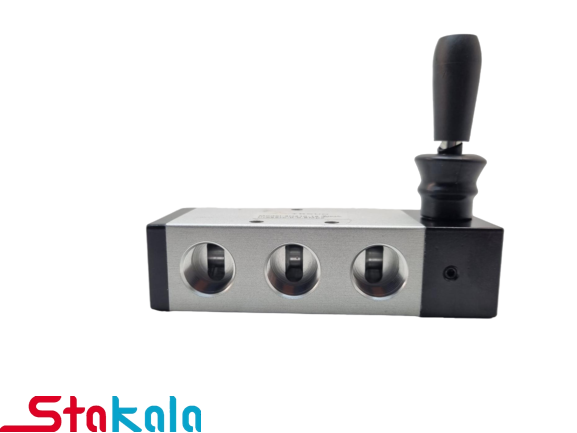

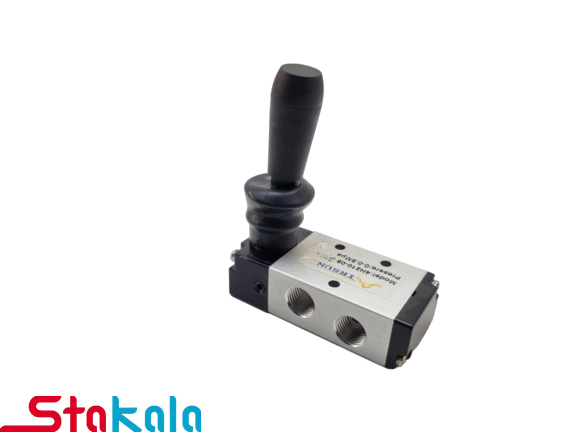

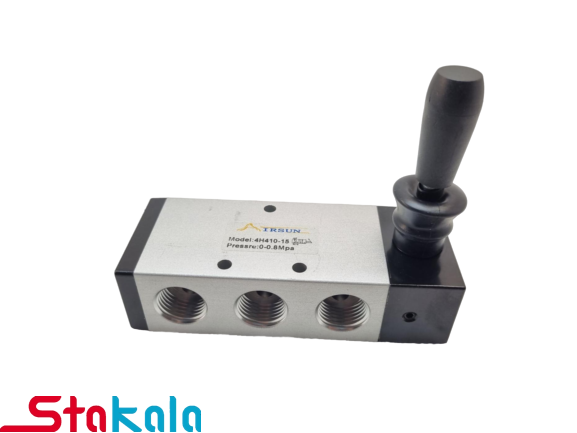

شیر دستی پنوماتیک پیکانی (AIRSUN) در وضعیت های 3/2، 5/2 و 5/3

⚙️ ویژگی‌ها:

• جنس بدنه: آلومینیوم آنودایز شده مقاوم

• فشار کاری: 0 تا 10 بار

• دمای کاری: 0 تا 60 درجه سانتی‌گراد

• سایز اتصالات: 1/4″، 3/8″، 1/2″ مطابق نیاز سیستم

• نصب آسان روی پنل یا بدنه

• ساختار ساده، نگهداری آسان و عمر بالا

🟦 شیر دستی پنوماتیک 3/2 پیکانی ایرسان

سایزهای موجود: 1/4″ – 3/8″ – 1/2″ که بدون قابلیت برگشت فنر می باشند .

شیر دستی 3/2 ایرسان یک راهکار ساده و مطمئن برای کنترل عملگرهای یک‌طرفه در سیستم‌های پنوماتیک است. این شیر با داشتن سه پورت (ورود، خروج، تخلیه) و دو وضعیت کاری، به کاربر اجازه می‌دهد تنها با یک حرکت دستی جریان هوا را قطع یا وصل کند.
بدون نیاز به برق یا فرمان کنترلی، این شیر در خطوط مونتاژ، تجهیزات بسته‌بندی، و جک‌های برگشت فنری کاربرد فراوان دارد. طراحی پیکانی آن باعث می‌شود اپراتور با دقت بالا و به‌راحتی مسیر هوا را کنترل کند.

🔹 مناسب برای جک‌های فنردار برگشت
🔹 طراحی ساده برای تعمیر و نگهداری سریع
🔹 ایده‌آل برای کارگاه‌ها و ماشین‌آلات نیمه‌اتوماتیک

عملکرد:

• ۳ پورت:

  • ورودی هوا (P)

  • خروجی به عملگر (A)

  • خروجی تخلیه (R)

• ۲ وضعیت:

  • در حالت اول، هوای فشرده از P به A می‌رود

  • در حالت دوم، مسیر A به R باز می‌شود (تخلیه هوا)

✅ در این مدل، حرکت اهرم شیر، وضعیت شیر تغییر می‌کند.

🟨 شیر دستی پنوماتیک 5/2 پیکانی ایرسان

سایزهای موجود: 1/4″ – 3/8″ – 1/2″ ( بدون برگشت فنر و با حرکت اهرم وضعیت شیر در موقعیت تعیین شده می ماند )

شیر 5/2 دستی ایرسان، گزینه‌ای قدرتمند برای کنترل جک‌های دوطرفه در سیستم‌های پنوماتیک صنعتی است. با پنج پورت (ورودی، دو خروجی، و دو تخلیه) و دو وضعیت عملکرد، این شیر به اپراتور اجازه می‌دهد با یک حرکت پیکان، جهت حرکت جک را تغییر دهد.
در ماشین‌آلات صنعتی که نیاز به عملکرد دقیق و سریع بدون سیستم برقی دارند، این شیر عملکردی کاملاً قابل اطمینان ارائه می‌دهد.

🔸 کنترل دقیق جهت حرکت جک دوطرفه
🔸 طراحی صنعتی مقاوم با بدنه آلومینیومی
🔸 کاربری آسان و روان حتی در فشار بالا

عملکرد:

• ۵ پورت:

  • ورودی هوا (P)

  • دو خروجی به جک (A و B)

  • دو خروجی تخلیه (R و S)

• ۲ وضعیت:

  • وضعیت اول: هوا از P به A و B به R تخلیه می‌شود

  • وضعیت دوم: هوا از P به B و A به S تخلیه می‌شود

✅ با حرکت اهرم شیر، مسیر هوا تغییر می‌کند و جک در جهت دلخواه حرکت می‌کند.

🟩 شیر دستی پنوماتیک 5/3 پیکانی ایرسان

سایزهای موجود: 1/4″ – 3/8″ – 1/2″ (فنری داخلی ندارد و با قرار دادن شیر در یک وضعیت در آن موقعیت می ماند )

شیر دستی 5/3 پیکانی ایرسان یک راه‌حل پیشرفته برای کنترل سه حالته جک‌های دوطرفه است. این مدل دارای سه وضعیت کاری است که امکان توقف جک در وسط کورس یا قطع کامل جریان هوا را فراهم می‌کند. با داشتن دو مسیر ورودی و خروجی و امکان تخلیه یا قفل‌کردن عملگرها، این شیر انتخابی عالی برای سیستم‌هایی است که نیاز به کنترل دقیق‌تر یا حالت ایمن دارند.
در دستگاه‌های بسته‌بندی دقیق، اتوماسیون نیمه‌صنعتی یا خطوط مونتاژ حساس، این شیر نقش کلیدی ایفا می‌کند.

🟢 قابلیت توقف در میانه کورس یا قفل جک
🟢 مناسب برای کنترل‌های حساس یا حالت ایمنی
🟢 عملکرد روان و قابل اتکا در شرایط صنعتی

عملکرد:

• ۳ وضعیت:

  • وضعیت اول: P به A و B به R

  • وضعیت دوم (وسط): مسیرهای P بسته شده و A و B تخلیه می‌شوند (یا قفل می‌شوند – بسته به نوع شیر)

  • وضعیت سوم: P به B و A به R

🔄 در این مدل، وسط کورس را می‌توان کنترل کرد و برای عملیات حساس مناسب است.
