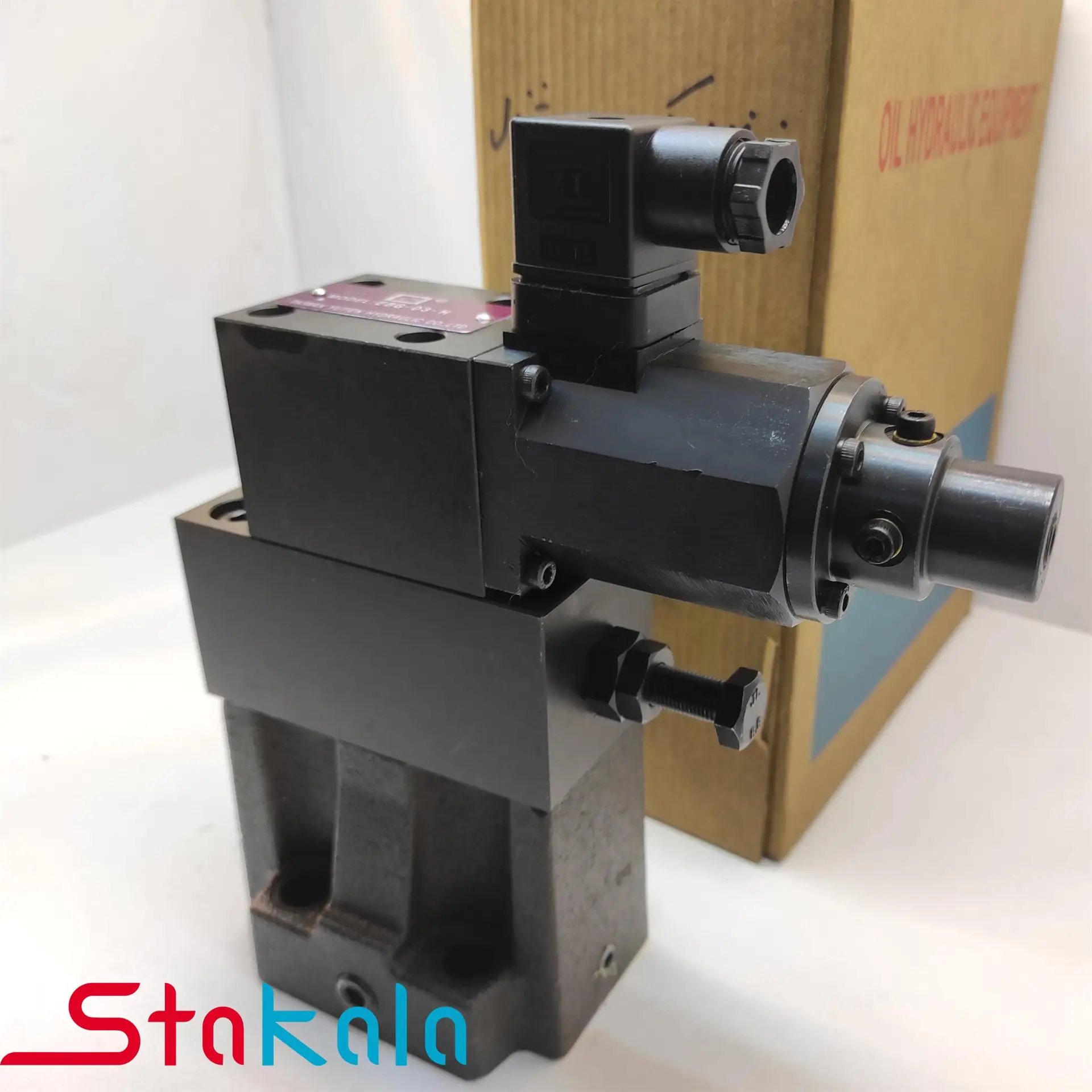

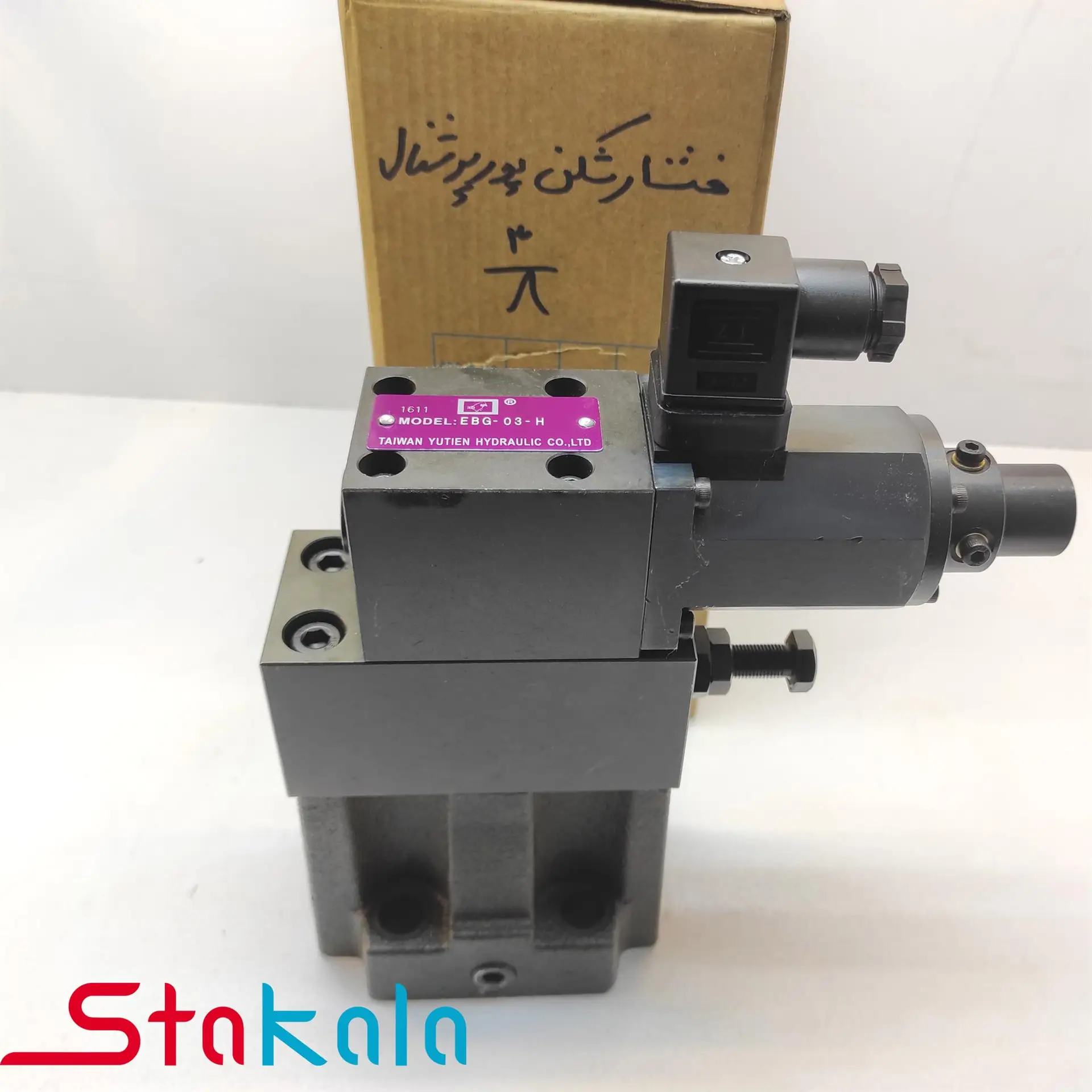

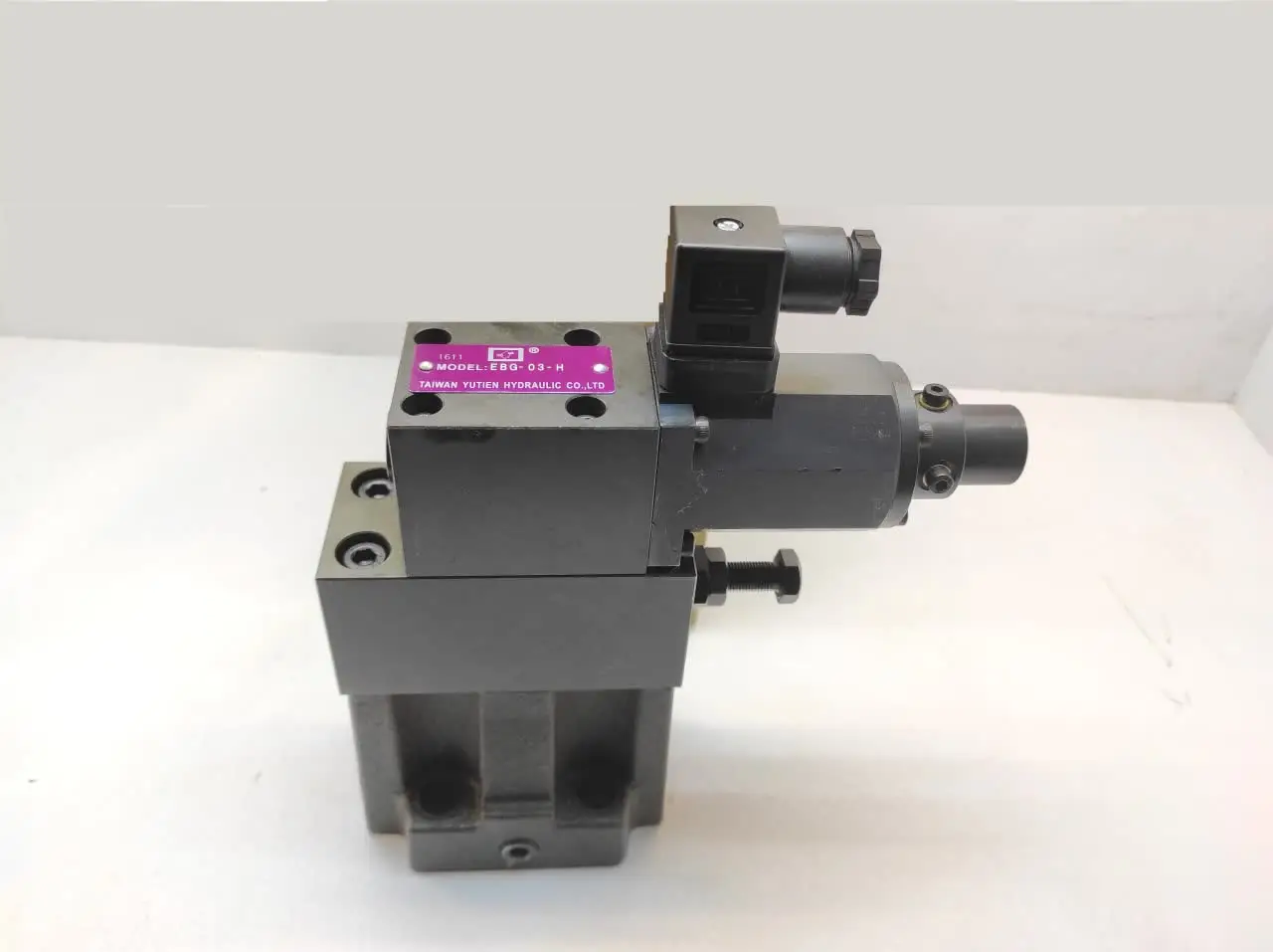

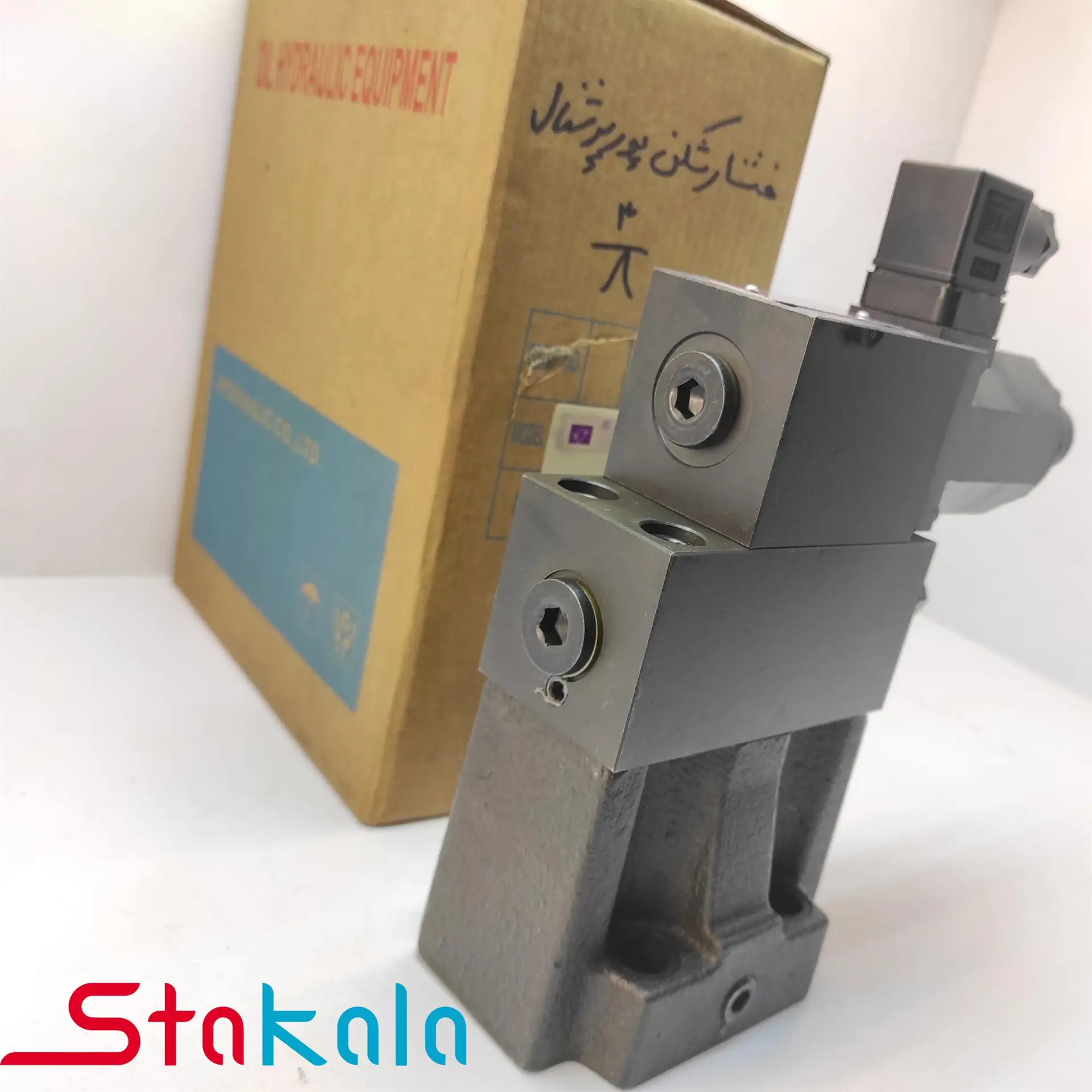

شیر فشارشکن 3/8 پروپرشنال یوتین EBG03 -Yutien

فشارشکن پروفشنال مدل EBG03 از برند یوتین (Yutien)

شیر EBG03 از برند یوتین (Yutien) یک شیر فشارشکن پروپرشنال (تناسبی) است که برای کنترل دقیق فشار در سیستم‌های هیدرولیکی طراحی شده است. این شیر به‌عنوان یک شیر ریلیف (Relief Valve) عمل می‌کند و قادر است فشار را در محدوده‌ای مشخص نگه دارد تا از آسیب به سیستم جلوگیری شود.

مشخصات فنی شیر EBG03:

• حداکثر فشار کاری: تا ۲۵۰ بار
• حداقل دبی قابل کنترل: ۲ لیتر در دقیقه
• حداکثر دبی قابل کنترل: ۱۰۰ لیتر در دقیقه
• سایز پورت‌ها: ۳/۸ اینچ
• نوع کنترل: دایرکت کنترل (Direct Control)

عملکرد شیر EBG03:

این شیر به‌صورت پیلوتی عمل می‌کند؛ به این معنا که یک شیر کوچک‌تر (شیر EBG01) روی بدنه اصلی نصب شده است که قادر است دبی ۲ لیتر در دقیقه را تا فشار ۲۱۰ بار کنترل کند. این شیر کوچک‌تر به‌عنوان پیلوت برای شیر اصلی عمل کرده و با استفاده از بلوک لاجیک زیر خود، فشار سیال را به‌صورت غیرمستقیم کنترل می‌کند. این طراحی اجازه می‌دهد تا شیر EBG03 بتواند دبی‌های بالاتر تا ۱۰۰ لیتر در دقیقه را کنترل کند.

ویژگی‌ها و مزایا:

• کنترل دقیق فشار: با استفاده از طراحی پیلوتی و بلوک لاجیک، این شیر قادر است فشار را با دقت بالا در محدوده مورد نظر نگه دارد.
• ظرفیت دبی بالا: با وجود طراحی پیلوتی، این شیر می‌تواند دبی‌های بالایی را کنترل کند که آن را برای کاربردهای صنعتی متنوع مناسب می‌سازد.
• ساختار مقاوم: ساخته‌شده از مواد با کیفیت، این شیر مقاومت بالایی در برابر فشار و سایش دارد.

کاربردها:

شیر EBG03 برای استفاده در سیستم‌های هیدرولیکی با نیاز به کنترل دقیق فشار و دبی بالا مناسب است. این شیر می‌تواند در صنایع مختلفی مانند ماشین‌آلات سنگین، تجهیزات کشاورزی، سیستم‌های تولید انرژی و سایر کاربردهای صنعتی مورد استفاده قرار گیرد.

جزئیات این شیر و نحوه عملکرد

شیر EBG01 بر روی بدنه فشارشکن قرارگرفته است این شیر مشابه شیر های هیدرولیک دایرکشنال با پورت استاندارد 1/4 است و دارای 2 پورت P  و T  می باشد . فشار سیال از قسمت P وارد شده و پورت T به مخزن هدایت می شود. این شیر به تنهایی  قادر است دبی 2 لیتر در دقیقه را کنترل کند  با وجود لاجیک والو وعملکرد پیلوتی آن ، این شیر وظیفه کنترل فشار بر روی پیستون لاجیک والو را ایفا نموده و با این روش می تواند دبی تا 100 لیتر در دقیقه را کنترل کند .

نکات مهم هنگام راه‌اندازی

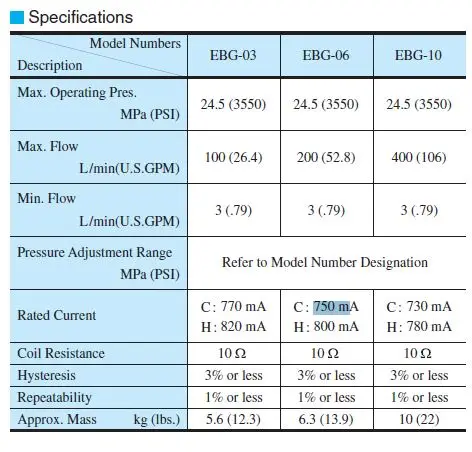

در هنگام استفاده از این شیرهای فشارشکن پروپرشنال دقت کنید که نیاز به هواگیری دارد. 3 عدد آلن 3 بر روی بوبین این شیرهای فشارشکن تعبیه شده است، هنگامی که پمپ هیدرولیک روشن و شیر تحت فشار است، به آرامی این پیچ ها را باز کرده تا هوای فشرده داخل شیر از آن خارج شود، در صورتیکه این کار انجام نشود شاهد عدم ثبات فشار سیال در سیستم هیدرولیک خواهیم بود و دائما فشار تغییر خواهد کرد. جدول زیر بیانگر جزئیات بیشتر این محصول می باشد
