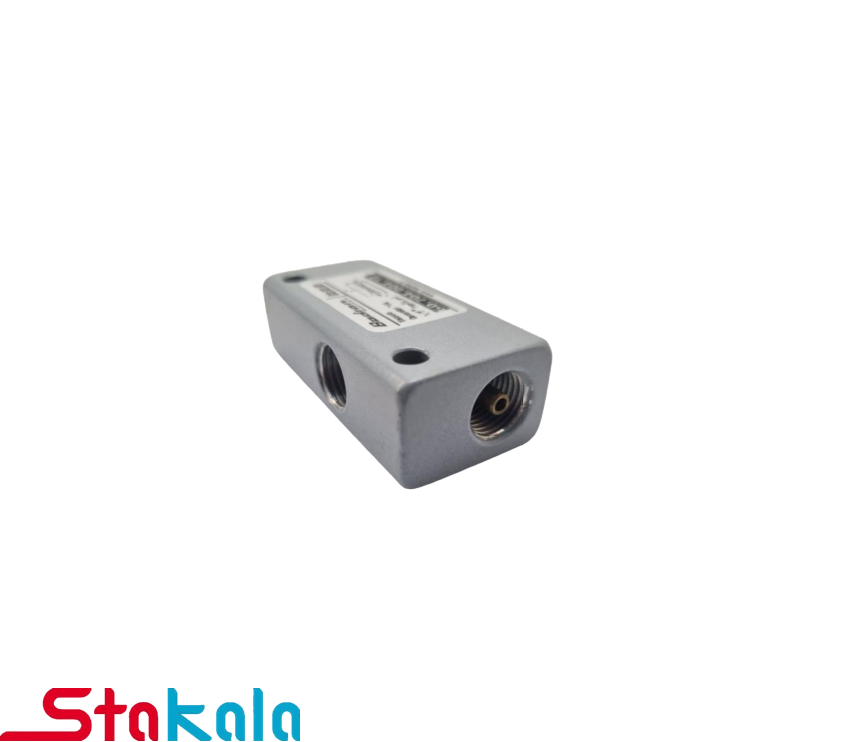

شیر وکیوم پنوماتیک بادران سایز 1/4

شیر وکیوم پنوماتیک بادران سایز ¼ اینچ

شیر وکیوم پنوماتیک بادران با سایز 1/4 اینچ، یک قطعه کلیدی در سیستم‌های خلأ و مکش صنعتی است که با استفاده از هوای فشرده، امکان ایجاد مکش سریع و دقیق را برای کاربردهای متنوع صنعتی فراهم می‌کند. این شیر با طراحی فشرده و عملکرد فوق‌العاده، به‌ویژه در سیستم‌های خودکار، خطوط تولید، بسته‌بندی و جابه‌جایی قطعات توسط وکیوم ساکشن‌ها کاربرد فراوان دارد.

کاربرد شیر وکیوم پنوماتیک چیست؟

این شیر در واقع نقش کلید روشن و خاموش را برای ایجاد خلأ (وکیوم) در یک مدار پنوماتیکی ایفا می‌کند. به‌جای استفاده از پمپ‌های وکیوم مستقل و پرهزینه، شیر وکیوم با بهره‌گیری از هوای فشرده، و از طریق پدیده ونتوری (Venturi Effect)، مکش ایجاد کرده و هوای داخل محیط موردنظر را تخلیه می‌کند. در نتیجه خلأ لازم برای بلند کردن، نگه‌داشتن یا جابه‌جایی اجسام توسط فنجان‌های مکنده (Suction Cups) تأمین می‌شود.

مزایا و ویژگی‌های فنی:

• سایز اتصال: ¼ اینچ (رزوه‌ای – BSP/NPT)

• جنس بدنه: آلومینیوم

• فشار کاری هوا: 4 تا 7 بار

• قدرت مکش: تا حدود 85% خلأ (تقریباً -0.85 بار) نسبت به فشار جو

• مناسب برای: حمل قطعات شیشه‌ای، فلزی، پلاستیکی، قطعات الکترونیکی، جعبه‌های بسته‌بندی و…

روش عملکرد شیر وکیوم پنوماتیک چگونه است؟

1. ورود هوای فشرده (Compressed Air):
   ابتدا هوای فشرده از کمپرسور وارد شیر می‌شود. این هوا باید با فشار مناسب (معمولاً بین 4 تا 7 بار) باشد.

2. عبور از نازل ونتوری:
   هوا از یک نازل باریک عبور می‌کند. طبق اصل ونتوری، وقتی هوا با سرعت بالا از نازل عبور می‌کند، فشار آن در قسمت خروجی به شدت کاهش می‌یابد. این افت فشار باعث ایجاد ناحیه‌ای با فشار منفی (خلأ نسبی) در نزدیکی نازل می‌شود.

3. ایجاد خلأ (Suction):
   این فشار منفی (وکیوم) از طریق یک کانال جانبی به فنجان‌های مکنده (Suction Cups) یا سایر تجهیزات متصل می‌شود و باعث مکش و نگه‌داشتن قطعه موردنظر می‌گردد.

4. کنترل قطع و وصل:
   معمولاً این شیرها به‌صورت دو راهه یا سه‌راهه طراحی می‌شوند و می‌توانند با بوبین برقی، کنترل دستی، یا بادی فعال شوند. با قطع جریان هوا، وکیوم نیز متوقف می‌شود و قطعه رها می‌گردد.

5. تخلیه سریع هوا (در مدل‌های دارای خروجی اگزوز):
   در برخی مدل‌ها پس از قطع مکش، از طریق خروجی اضافی، هوا به سرعت به بیرون هدایت می‌شود تا مکنده سریع‌تر آزاد شود.

✅ نتیجه عملکرد:

با این مکانیزم، شیر وکیوم بدون نیاز به پمپ خلأ جداگانه، تنها با استفاده از هوای فشرده، خلأ موردنیاز برای جابه‌جایی یا نگه‌داشتن قطعات را فراهم می‌کند. این سیستم سریع، مقرون‌به‌صرفه و بدون نیاز به نگهداری‌های پیچیده است.

طرز کار شیر وکیوم پنوماتیک:

این شیر با ورود هوای فشرده از ورودی اصلی، جریان را از نازل ونتوری عبور داده و با کاهش ناگهانی فشار در خروجی نازل، یک خلا موضعی ایجاد می‌کند. این خلا از طریق کانال وکیوم به بادکش یا مکنده منتقل شده و قطعه را به‌صورت موقت نگه می‌دارد. با قطع هوا یا فعال شدن دریچه برگشتی، فشار به حالت نرمال برگشته و جسم رها می‌شود.
