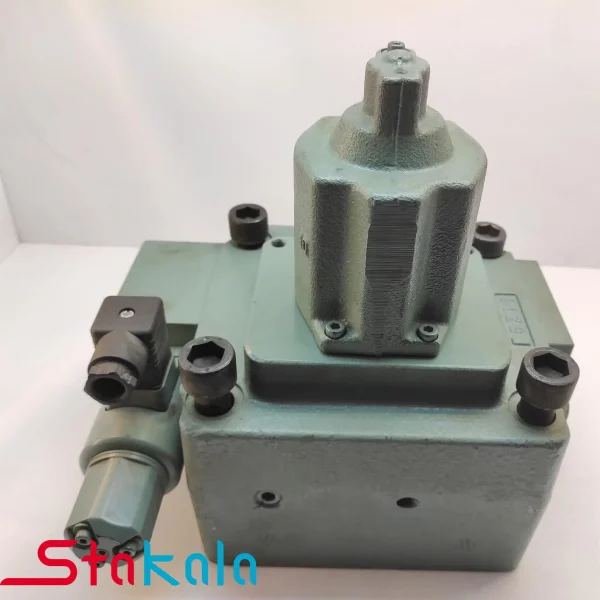

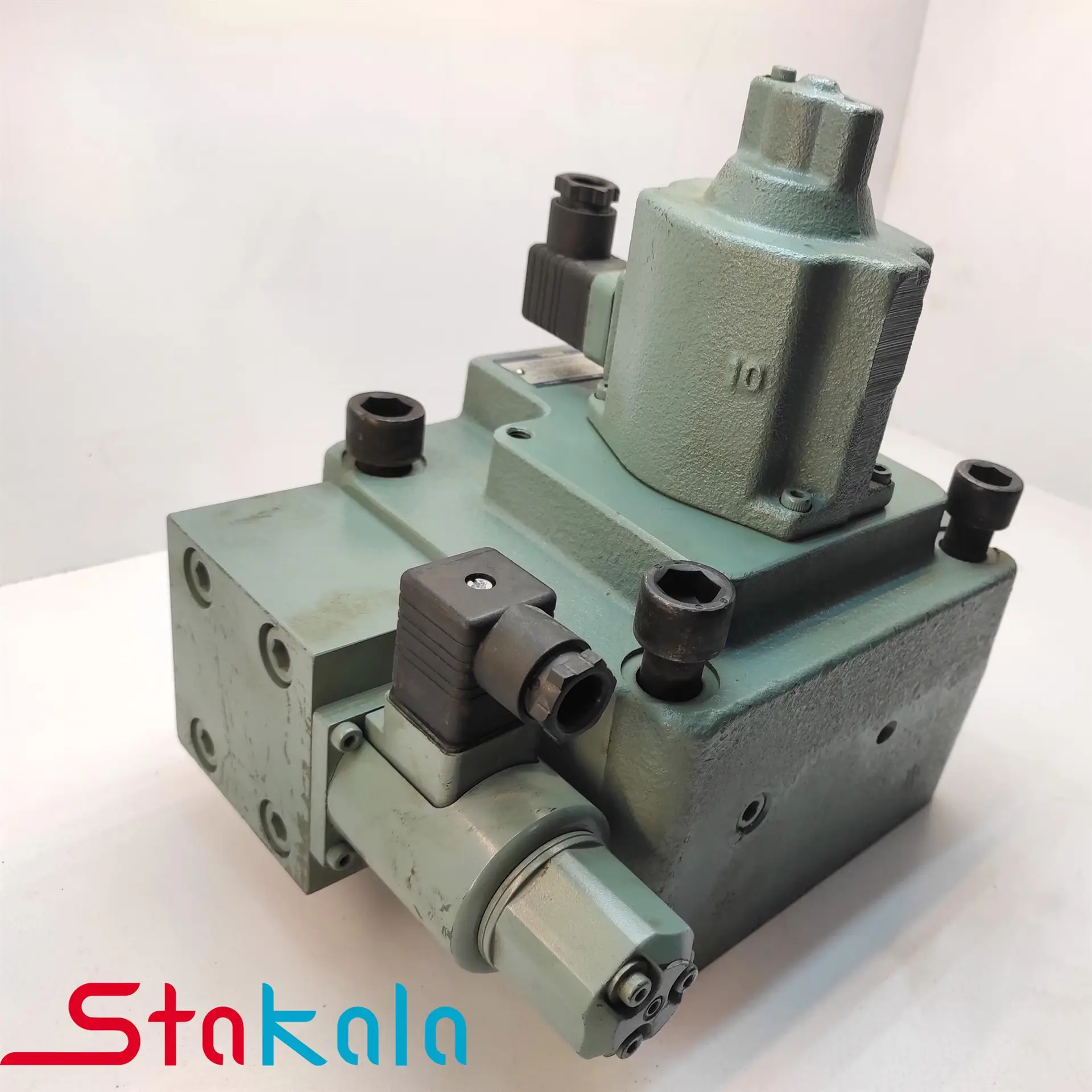

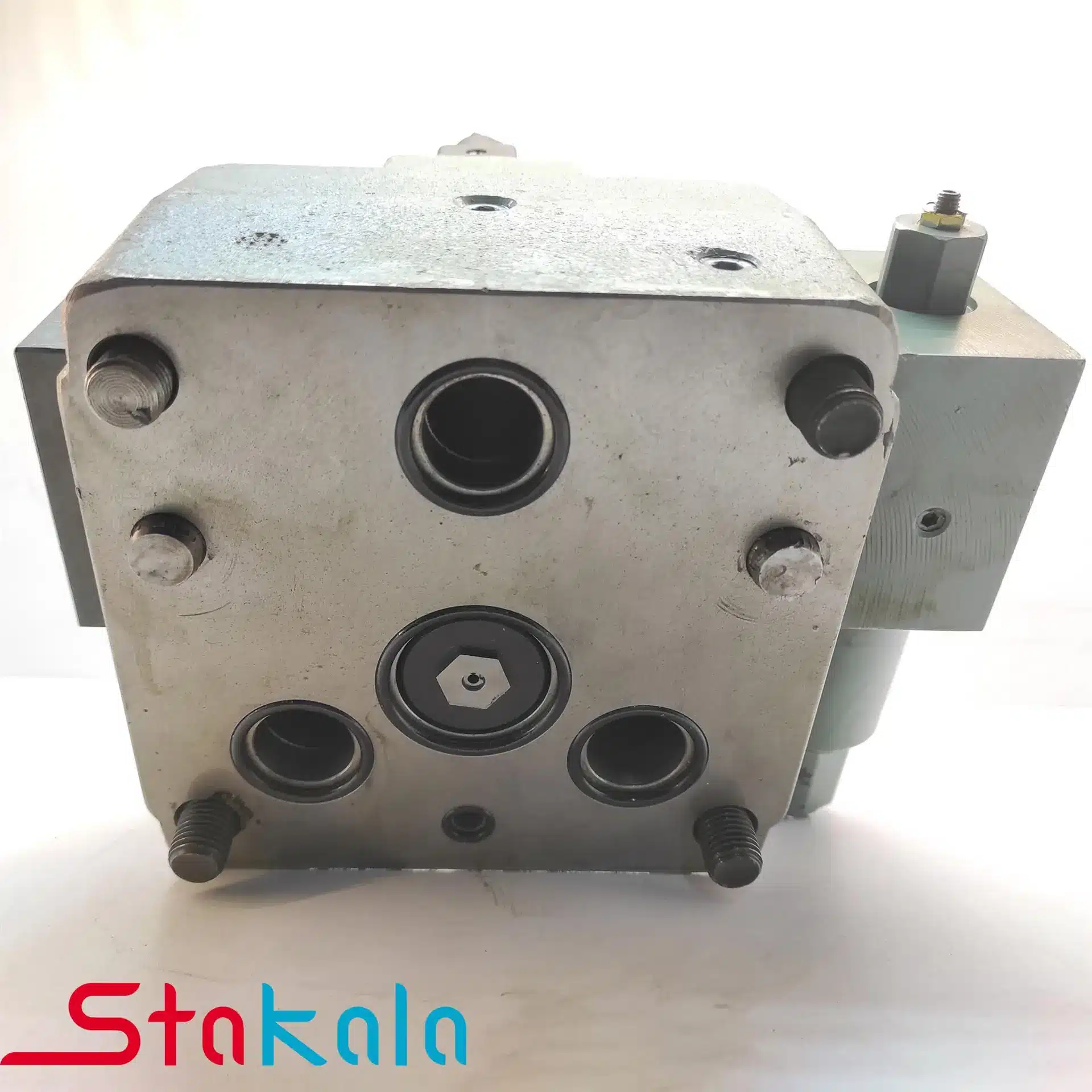

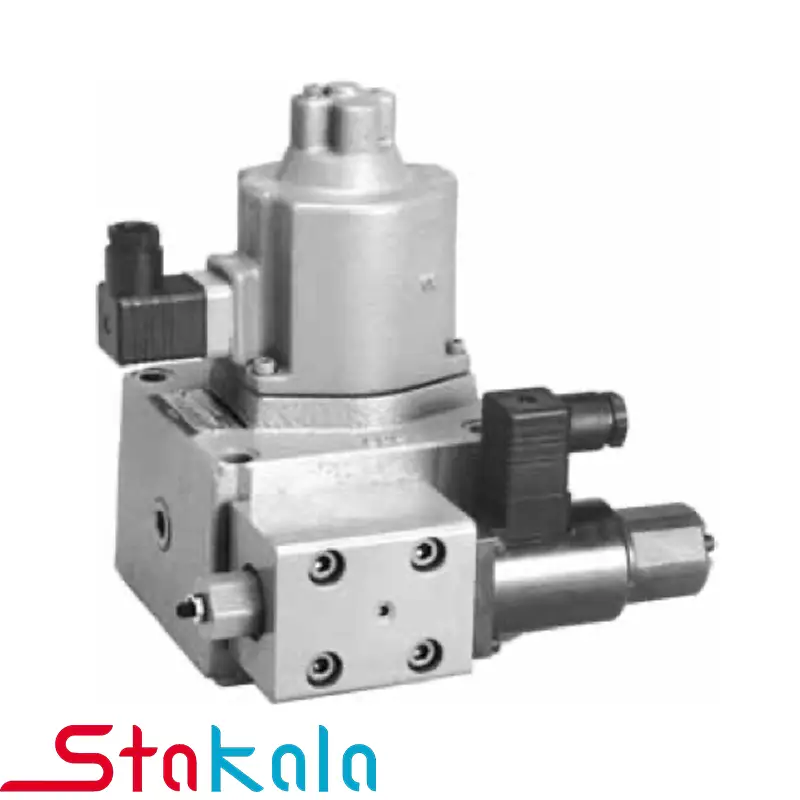

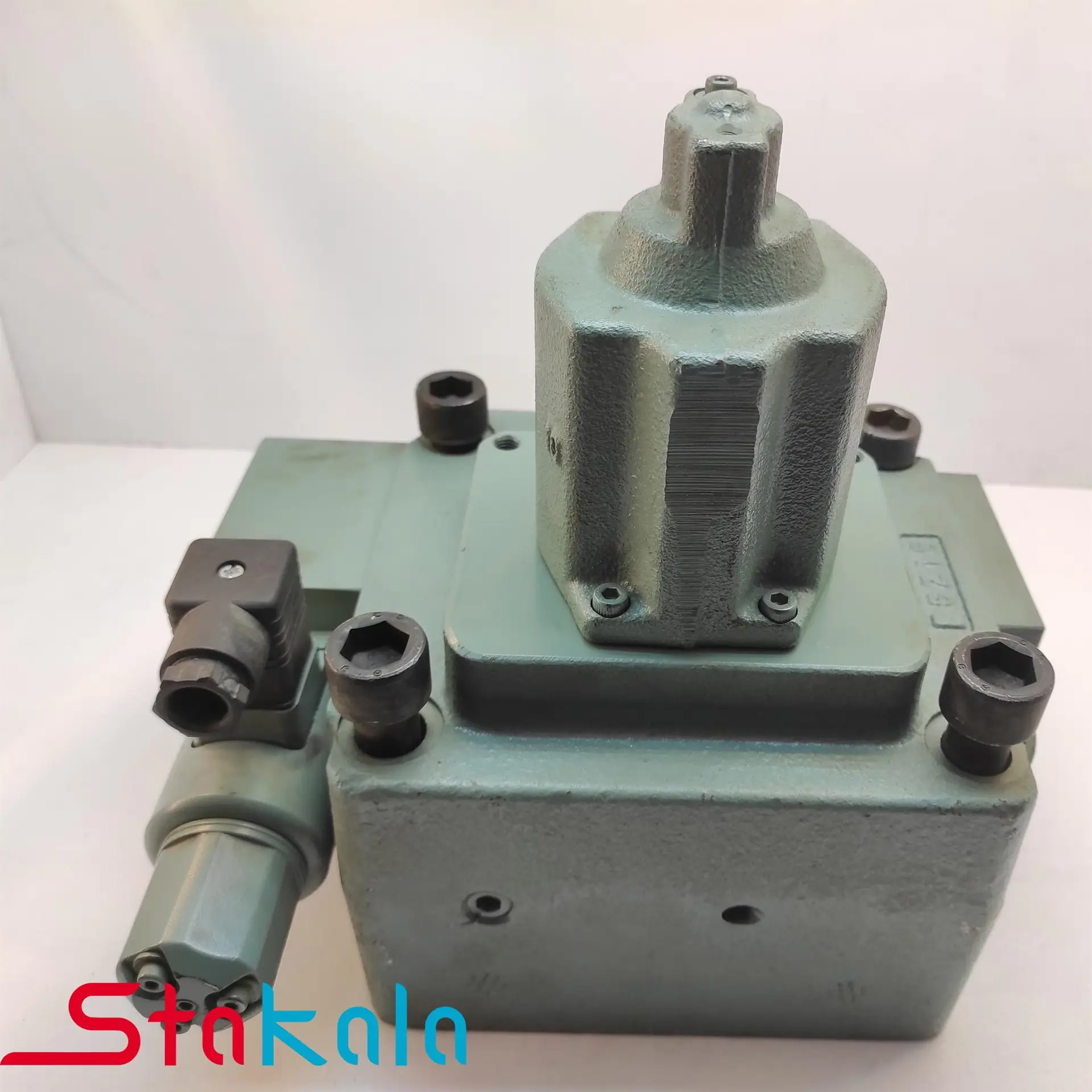

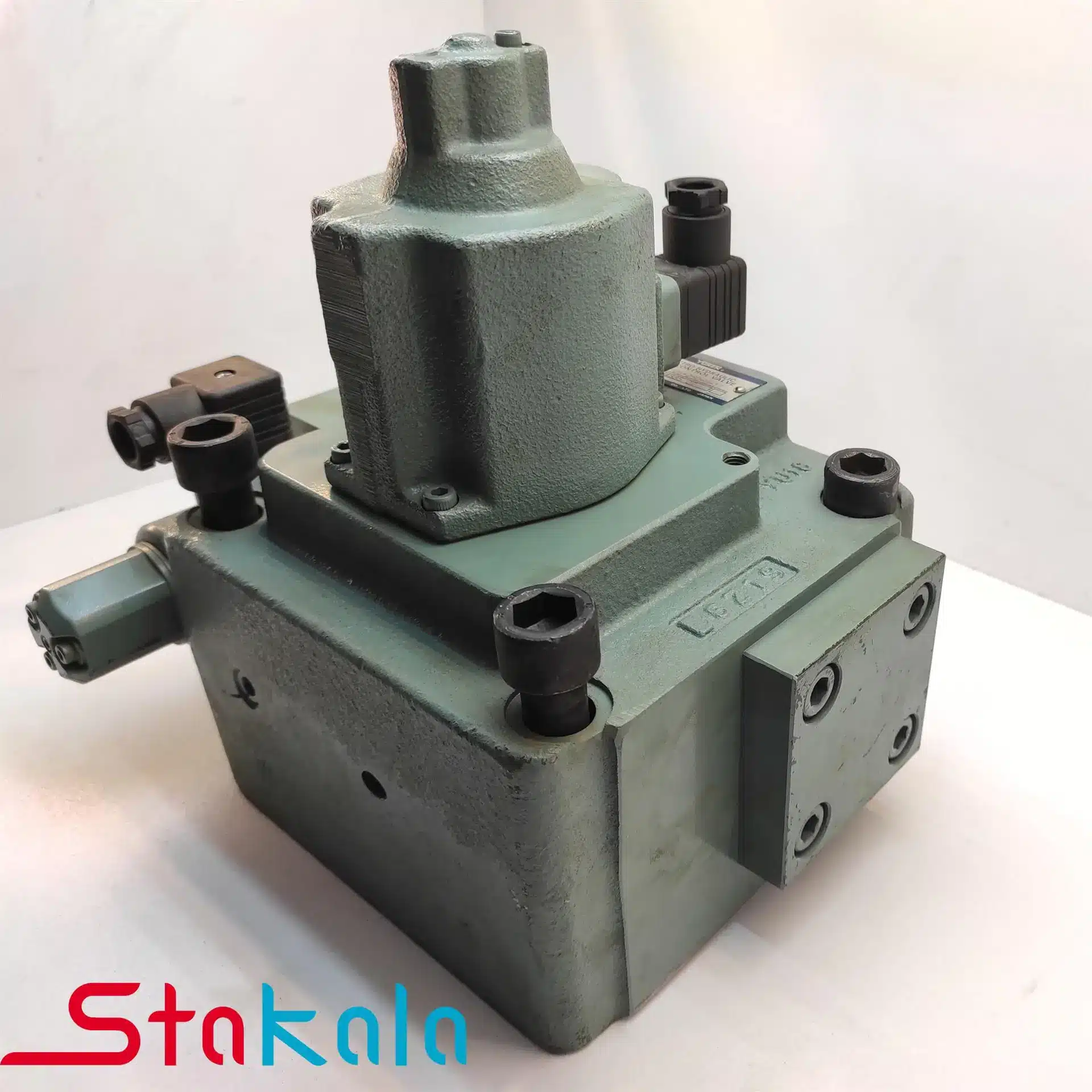

شیر پروپرشنال کنترل دبی و فشار سایز 3/4 یوکن ژاپن (PQ)EBG06- UKEN

 شیره

 P-Q (کنترل فشار و جریان) می توانند فشار یا جریان را کنترل نماید. شیر پروپرشنال EFBG-06  قادر است  براساس سیگنال، ولتاژ اعمال شده به بوبین قسمت کنترل دبی را برای عبور از حداقل 2.5 تا حداکثر 250 لیتر در دقیقه تعیین نماید. جریال سیم پیچ قسمت کنترل کننده دبی 580 میلی آمپر و با مقاومت 45 اهم می باشد . میزان نمودار هیسترزیس و تطابق همپوشانی 7 % می باشد . فشارشکن تناسبی این شیر از سری H بوده و قابلیت تنظیم فشار از 15 تا 200 بار را دارد . جریان کویل 750 میلی آمپر و مقاومت آن 10 اهم و هیسترزیس 3% می باشد . جهت نصب این شیر تعداد 4 عدد پیچ M16 130 نیاز است.

  در حالتی که سیگنالی روی بوبین اصلی شیر PQ قرار ندارد دبی در حالت گردش به مخزن و یا به اصطلاح circulation است ( سیال از پورت P شیر پروپرشنال سری EFBG-06 , وارد شده و به سمت T مخزن هدایت می شود) پس از اعمال سیگنال به بوبین براساس ولتاژ و یا جریان اعمال شده میزان دبی از پورت P به سمت A تغییر می کند . این نوع شیرها دارای فشارشکن پروپرشنال هستند که بصورت پایلوتی با اعمال ولتاژ به آن تغییر می کند. دقت داشته باشید، هنگام قرار گرفتن این شیر ها در مدار بایستی ابتدا سیگنال میزان دبی بر آن اعمال شود و سپس میزان فشار مد نظر با توجه به سیگنال اعمال گردد . این شیر ها دارای پیچ هواگیری هستند در صورت عدم هواگیری قسمت شیر پروپرشنال بصورت مداوم فشار از نقطعه A به B تغییر می کند . جهت هواگیری لازم است 3 عدد آلن قرار گرفته بر روی بوبین را کمی باز کنید تا هوای داخل آن خارج شود .  برای جلوگیری تغییرات ناخواسته فشار در شیر های پروپرشنال سری EFBG-06   طبق نظر سازنده لازم است دبی خروجی شیر با توجه به سیگنال اعمال شده حداقل 15 لیتر در دقیقه باشد .

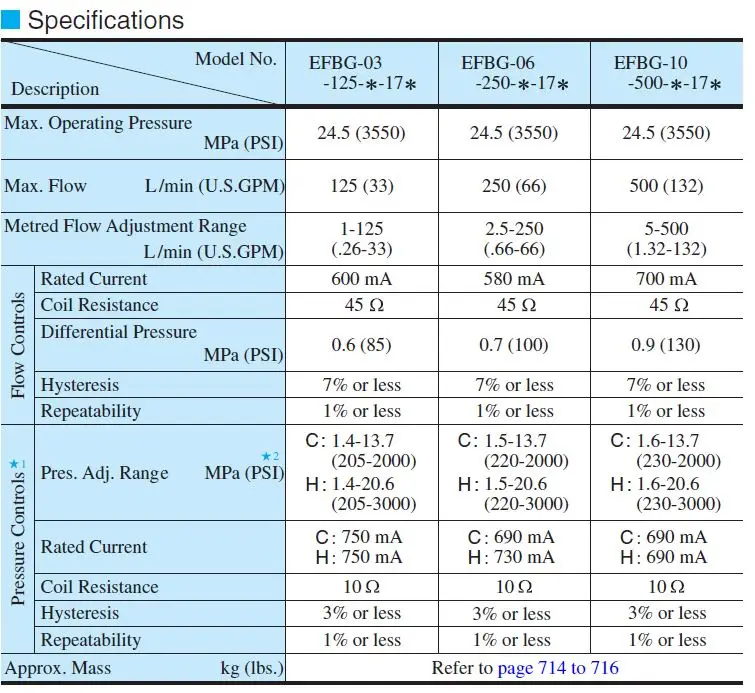

در زیر جدول هایی از نحوه کارکرد این تجهیز معرفی می گردد برای اطلاعات بیشتر به کاتالوک محصول مراجعه نمایید
