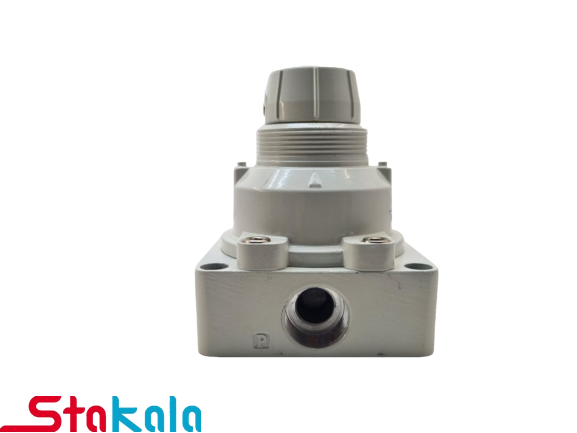

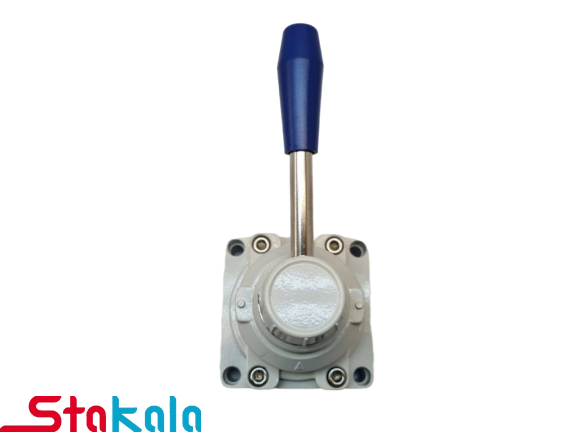

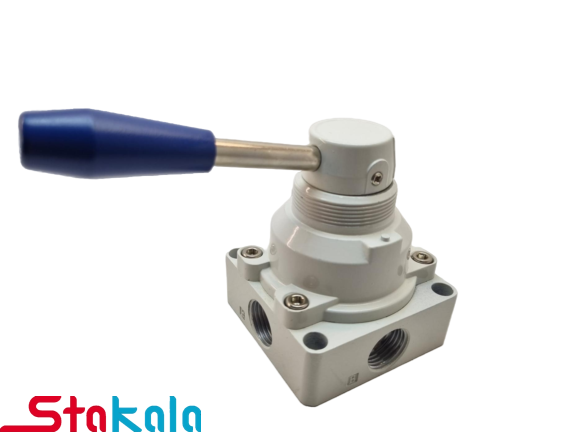

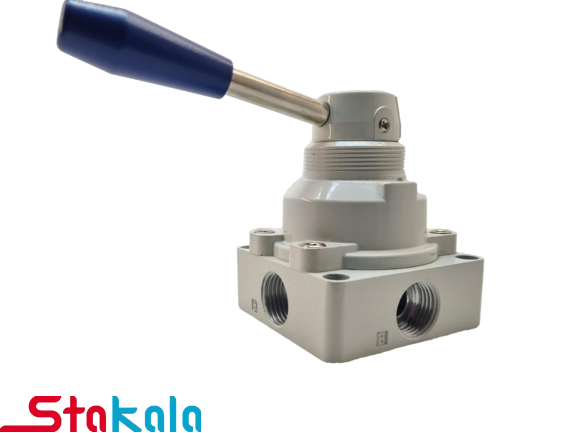

شیر گردان پنوماتیک فرمان 5/3 برند ایرسان

شیر گردان پنوماتیک 5/3 برند ایرسان (4/3)

شیر گردان پنوماتیک 4/3 برند ایرسان، یک شیر کنترل دستی است که با چرخاندن دسته عمل می‌کند و برای هدایت هوای فشرده در سیستم‌های پنوماتیک طراحی شده است. این مدل دارای چهار پورت و سه وضعیت (4/3) بوده و امکان کنترل دقیق جریان هوا به چند مسیر مختلف را فراهم می‌کند.

ویژگی‌ها:

• نوع عملکرد: دستی (گردان) با دسته فلزی مقاوم

• تعداد پورت‌ها: 4 پورت – 3 وضعیت (4/3)

• سایز اتصالات: 1/4 اینچ (BSP یا NPT)

• قابلیت تغییر مسیر هوا در 3 حالت کاری (جریان رفت، توقف، برگشت)

• جنس بدنه: آلومینیوم با پوشش آنودایز ضد خوردگی

• حداکثر فشار کاری: 8 تا 10 بار

• نصب سریع و آسان روی پنل یا شاسی

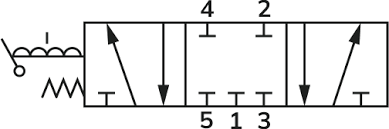

  شیر گردان 4/3 ( پیکانی )( آسیابی ) پنوماتیک مدل ۵/۳ یکی از پرکاربردترین شیرهای کنترل دستی در سیستم‌های پنوماتیک است که قابلیت هدایت جریان هوای فشرده را در سه وضعیت مختلف فراهم می‌کند. این شیر شامل یک ورودی (P)، دو خروجی (A و B) و دو اگزوز (R و S) بوده و مناسب برای کنترل دقیق حرکت جک‌های دوطرفه با امکان توقف در میانه کورس است. به این شیر 4/3 هم گفته می شود زیر دو عدد خروجی دارد که بصورت مشترک 1 پورت از شیر خارج شده و 1 عدد ورودی هوای فشرده + 2 عدد پورت به سیلندرو از نظر ظاهری این شیر 4 پورت دارد در صورتی که پورت تخلیه هوای فشرده R  و S مجموعا  از شیر خارج شده است .

  ویژگی‌ها و مشخصات فنی:

  • نوع عملکرد: دستی (چرخشی – آسیابی)

  • پیکربندی: 5 پورت، 3 وضعیت (5/3)

  • قابلیت نگه‌داشتن سیلندر در موقعیت میانی به‌واسطه حالت بسته مرکزی

  • جنس بدنه: آلومینیوم مقاوم در برابر خوردگی

  • جنس اجزای داخلی: فولاد ضد زنگ (Stainless Steel) با آب‌بندی مقاوم

  • محدوده دمای کاری بدنه: 0 تا 55 درجه سانتی‌گراد

  • دمای سیال داخلی: 0 تا 50 درجه سانتی‌گراد

  • فشار کاری: 2 تا 10 بار (بسته به مدل و سازنده)

  • نوع اتصال: معمولا رزوه‌ای سایز 1/4 اینچ یا سفارشی

  • دبی عبوری (Flow rate): بین 500 تا 1200 لیتر در دقیقه بسته به سایز و فشار کاری

  • عدم نیاز به روانکاری مداوم (Lubrication Optional)

  • ✅ عملکرد و طراحی شیر پیکانی 4/3:

    • ساختار ساده و مکانیکی:

      • این نوع شیر از دو صفحه دیسکی شکل تشکیل شده که با چرخاندن دسته، موقعیت آن‌ها نسبت به هم تغییر می‌کنه.

      • بین این صفحات اورینگ‌هایی قرار دارن که جلوی نشت هوا رو می‌گیرن.

      • یک یا چند فنر دائماً صفحه‌ها رو به هم فشار می‌دن تا آب‌بندی حفظ بشه.

    • فشار فنر به جای روانکاری:
      چون صفحات به هم فشرده‌ان و فقط یک چرخش محدود دارند، اصطکاک به‌مراتب کمتر از شیرهای اسپولی رفت‌وبرگشتیه، و همین فشار یکنواخت فنر باعث می‌شه آب‌بندی اورینگ‌ها مؤثر بمونه بدون اینکه نیاز به روانکاری باشه.

    • اصطکاک کم – سایش کم:

      • حرکت چرخشی بسیار محدوده و تماس قطعات نقطه‌ای و یکنواخت اتفاق می‌افته.

      • اورینگ‌ها به‌گونه‌ای طراحی می‌شن که در مقابل حرکت خشک (Dry Operation) مقاومت بالایی دارن.

    • ساختار مقاوم به گرد و غبار و روغن‌نخور:
      شیرهای آسیابی به دلیل ساختار بسته و عدم استفاده از قطعات رفت‌وبرگشتی داخلی، نیازی به ورود روغن ندارن و حتی روغن زیاد ممکنه به اورینگ آسیب بزنه.

  کاربردها:

  • کنترل دقیق جک‌های پنوماتیک دوطرفه

  • استفاده در خطوط مونتاژ، ماشین‌سازی، تجهیزات بسته‌بندی

  • مناسب برای سیستم‌هایی که نیاز به توقف سیلندر در میانه حرکت دارند

  • عملکرد سریع و مطمئن در فضاهای صنعتی
