شیر یکطرفه هیدرولیک فولادی برند Ferro سری CV

شیر یک‌طرفه هیدرولیک فولادی برند Ferro سری CV، برای استفاده در سیستم‌های هیدرولیک طراحی شده است. این شیرها با بدنه‌ای از جنس فولاد کربن استیل ساخته شده‌اند که مقاومت بالایی در برابر فشار و شرایط محیطی دارند.

ویژگی‌های کلیدی:

• جنس بدنه: فولاد کربن استیل
• حداکثر فشار کاری: با توجه به سایز از 580 الی- 260 بار
• بازه دمای کاری: از 30- تا 110+ درجه سانتی‌گراد ( لوازم NBR)
• سایزهای موجود: 1/8″-1/4″، 3/8″، 1/2″، 3/4″ و 1″
• نوع رزوه: BSP
• آب‌بندی: Nitrile O-ring (NBR)
• آبکاری: روکش روی (Zinc)
• فشار باز شدن فنر : 0.5 بار

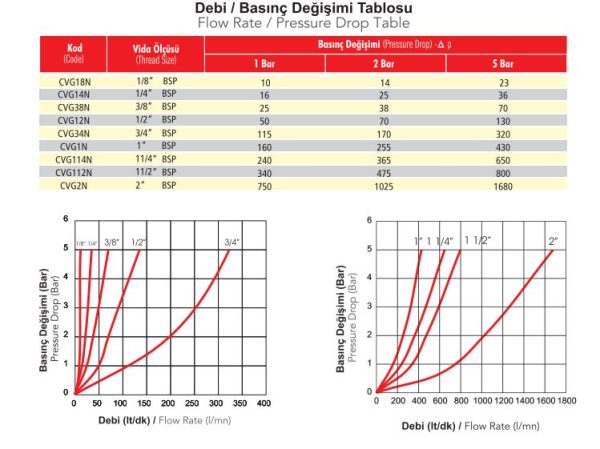

دبی مجاز عبوری در دلتا پی DELTAP 5 بار برای سایز (1/8 CVG18N)  23 لیتر در دقیقه فشار 580 بار – سایز (1/4 CVG14N)  36 لیتر در دقیقه  و فشار 450 بار- سایز (3/8 CVG38N) 70 لیتر در دقیقه و فشار 450 بار- سایز (1/2 CVG12N)  130 لیتر در دقیقه و فشار 400 بار  – سایز (3/4 CVG34N)  320 لیتر در دقیقه و فشار 380 بار  – سایز (1 CVG1N)  430 لیتر در دقیقه و فشار 350 بار – سایز (1/4-1 CVG114N)  650 لیتر در دقیقه  و فشار 350 بار – سایز (1-1/2- CVG112N)  850 لیتر در دقیقه – فشار 280 بار سایز (2 CVG2N)  1680 لیتر در دقیقه فشار 260 بار  می باشد اعداد ذکر شده در دلتا پی 5 بار مطابق کاتالوگ پیوست می باشد لذا در طراحی مدار هیدرولیک برای کاهش افت فشار و افزایش راندمان بهتر است نسبت به موقعیت قرار گیری سوپاپ بر اساس دلتا پی سایز آن انتخاب شود

این شیرها به‌منظور جلوگیری از بازگشت جریان سیال در سیستم‌های هیدرولیک به کار می‌روند و با توجه به ساختار مقاوم و طراحی دقیق، عملکردی مطمئن و طول عمر بالایی را ارائه می‌دهند.

دبی مجاز عبوری در دلتا پی 5 بار برای سایز (1/8 CVG18N )  23 لیتر در دقیقه – سایز (1/4 CVG14N )  36 لیتر در دقیقه – سایز (3/8 CVG38N ) 70 لیتر در دقیقه – سایز (1/2 CVG12N )  130 لیتر در دقیقه – سایز (3/4 CVG34N )  320 لیتر در دقیقه – سایز (1 CVG1N )  430 لیتر در دقیقه – سایز (1/4-1 CVG114N )  650 لیتر در دقیقه – سایز (1-1/2/8 CVG112N )  850 لیتر در دقیقه – سایز (2 CVG2N )  1680 لیتر در دقیقه می باشد اعداد ذکر شده در دلتا پی 5 بار مطابق کاتالوگ پیوست می باشد لدا در طراحی مدار هیدرولیک برای کاهش افت فشار و افزایش راندمان بهتر است نسبت به موقعیت قرار گیری سوپاپ بر اساس دلتا پی سایز آن انتخاب شود

CVG38N – CVG12N – CVG34N-  CVG12N – CVG34N -CVG1N – CVG114N – CVG112N  -CVG2N
