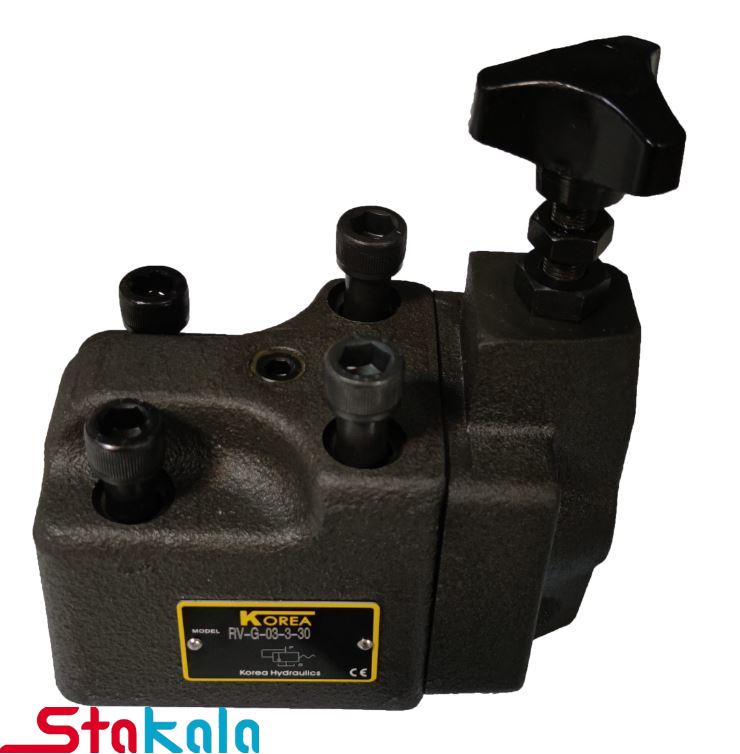

فشارشکن دستی بلوکی طرح یوکن سری RVG- در سایز های 1/2 -3/4

این شیرها برای کنترل و کاهش فشار در سیستم‌های هیدرولیکی طراحی شده‌اند. با استفاده از مکانیزم پایلوت، این شیرها قادر به تنظیم دقیق فشار و حفظ پایداری سیستم هیدرولیک هستند. و در سایز های 1/2 و 3/4 قابل عرضه هستند .

تولید کننده:

Price range: ریال 93,780,000 through ریال 104,200,000 +٪۱۰ مالیات بر ارزش افزوده

سایز پورت (اینچ)

پاک کردن ویژگی ها

افزودن به مقایسه

افزودن به علاقه مندی

شیرهای فشارشکن مدل RVG03-3-30 و RVG06-3-30 از نوع پایلوت‌دار (Pilot Operated Relief Valve) هستند که برای کنترل و کاهش فشار در سیستم‌های هیدرولیکی طراحی شده‌اند. این شیرها ابتدا توسط شرکت Yuken Kogyo Co., Ltd. ژاپن طراحی و تولید شده‌اند و با استانداردهای بین‌المللی مطابقت دارند.

مشخصات فنی فشارشکن بلوکی مکانیکی هیدرولیک

1. مدل RVG03-3-30:

سایز اتصال: 3/8 اینچ
حداکثر فشار کاری: 250 بار
حداکثر دبی عبوری: 100 لیتر بر دقیقه
نوع نصب: بلوک هیدرولیکی (Sub-plate mounting)
وزن تقریبی: 2.9 کیلوگرم

2. مدل RVG06-3-30:

سایز اتصال: 3/4 اینچ
حداکثر فشار کاری: 250 بار
حداکثر دبی عبوری: 200 لیتر بر دقیقه
نوع نصب: بلوک هیدرولیکی (Sub-plate mounting)
وزن تقریبی: 5.5 کیلوگرم

استاندارد نصب

این شیرها بر اساس استاندارد ISO 6264 / CETOP R35H طراحی شده‌اند که مشخصات نصب زیر را شامل می‌شود:

1. مدل RVG03-3-30:

ابعاد پایه نصب: 50×50 میلی‌متر
فاصله مرکز به مرکز سوراخ‌های نصب: 41.3 میلی‌متر
اندازه سوراخ‌های نصب: M8

2. مدل RVG06-3-30:

ابعاد پایه نصب: 70×70 میلی‌متر
فاصله مرکز به مرکز سوراخ‌های نصب: 57.2 میلی‌متر
اندازه سوراخ‌های نصب: M10

نکات مهم در خرید

تطابق با استاندارد: اطمینان حاصل کنید که شیر انتخابی با استانداردهای سیستم هیدرولیکی شما مطابقت دارد.
سازگاری ابعادی: بررسی کنید که ابعاد نصب شیر با بلوک هیدرولیکی شما همخوانی داشته باشد.
زاویه تنظیم: توجه داشته باشید که زاویه تنظیم در طرح‌های مختلف ممکن است متفاوت باشد و این می‌تواند بر نصب و عملکرد تأثیر بگذارد.

لازم به ذکر است که شیرهای ساخت چین معمولاً بر اساس طراحی برندهای معتبر کپی‌برداری شده‌اند و در بسیاری از موارد مشخصات فنی مشابهی دارند. با این حال، به دلیل عدم ارائه برخی اطلاعات دقیق و نبود استانداردهای مرجع در بسیاری از شرکت‌های چینی، پیشنهاد می‌شود که کاتالوگ و دیتاشیت برند اصلی بررسی شده و سپس محصول چینی معادل‌سازی گردد.

توجه: استاکالا همواره تمام تلاش خود را می‌کند تا محصولی که در سایت معرفی شده است را دقیقاً مطابق با مشخصات ارائه‌شده به دست شما برسانیم. با این حال، به دلیل محدودیت‌های موجودی انبار، در برخی موارد ممکن است امکان تأمین دقیق همان کالا وجود نداشته باشد.چنانچه دقیقاً همان برند و مدل درج‌شده در سایت برای شما اهمیت دارد، لطفاً هنگام ثبت سفارش، این موضوع را به ما اطلاع دهید. همچنین، در مواردی که کالاهای وارداتی غیر اصل (مانند برخی برندهای چینی) در دسترس نباشند، محصولی با کیفیت مشابه از تأمین‌کنندگان معتبر ارائه خواهد شد، چراکه اغلب این تجهیزات از یک یا دو کارخانه مشخص وارد کشور شده و کیفیت یکسانی دارند.

هدف ما، ارائه بهترین خدمات و جلب رضایت شماست. 🙏

RVG03-3-30

RVG06-3-30

تولید کننده	korea
سایز پورت (اینچ)	1/2" , 3/4"
