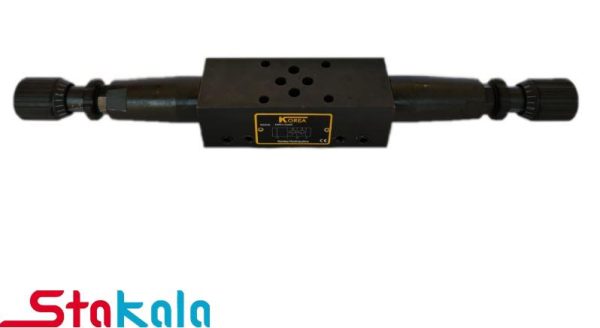

فشارشکن زیر شیری A- B -AB کنترل سری MRV برند Korea سایز 1/4 – NG6- CETOP3

 شیرهای فشارشکن زیر شیری مدل  MRV-02 – برای شیر های سایز 1/4 – NG6- CETOP3

شیرهای فشارشکن زیر شیری (Modular Relief Valves) سری MRV برای کنترل و محدود کردن فشار در سیستم‌های هیدرولیک طراحی شده‌اند. این سری از شیرها به صورت مدولار (بلوک زیرشیری) نصب شده و امکان کنترل فشار در مدار بدون نیاز به تغییر طراحی کلی سیستم را فراهم می‌کنند.

✔ نوع عملکرد: فشارشکن مدولار زیر شیری
✔ حداکثر فشار کاری: ۲۵۰ بار
✔ حداکثر دبی عبوری: 35 لیتر در دقیقه
✔ اتصال و نصب: بلوک زیرشیری (Subplate Mounted)
✔ ویژگی خاص: این مدل از نوع W بوده و معمولاً برای تنظیم فشار در مسیر کاری سیستم هیدرولیک به کار می‌رود.

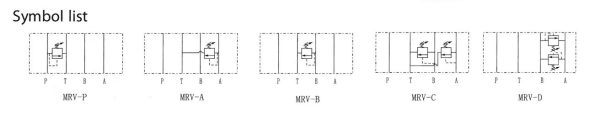

فشارشکن های زیر شیری نوع MRV-C ،MRV-D ،MRV-B ،MRV-A و MRV-P از سری والو هیدرولیکی زیرشیری هستند که برای محدود کردن فشار سیستم طراحی شده‌اند. تفاوت اصلی این مدل‌ها در نحوه کنترل فشار در خطوط مختلف سیستم هیدرولیکی است. در ادامه، تفاوت‌های هر مدل را توضیح داده شده است:

MRV-P:

• کنترل فشار: این مدل فشار را از طریق خط P (خط فشار) کنترل می‌کند.
• ویژگی: مناسب برای سیستم‌هایی که نیاز به تنظیم فشار در خط P فشار دارند.

MRV-D:

• کنترل فشار: این مدل فشار را از طریق خط B (خط برگشتی) کنترل می‌کند.و ورود و خروج پورت فشارشکن مابین خطوط A- B قرار گرفته اند
• ویژگی: مناسب برای سیستم‌هایی که نیاز به تنظیم فشار در خط برگشتی دارند.

MRV-C:

• کنترل فشار: این مدل فشار را از طریق هر دو خط A و B کنترل می‌کندو برگشت آن خط تی می باشد
• ویژگی: مناسب برای سیستم‌هایی که نیاز به تنظیم فشار در هر دو خط فشار و برگشتی دارند.

MRV-A:

• کنترل فشار: این مدل فشار را از طریق خط A  کنترل می‌کند.
• ویژگی: مناسب برای سیستم‌هایی که نیاز به تنظیم فشار در خط A دارند.

MRV-B:

• کنترل فشار: این مدل فشار را از طریق خط B کنترل می‌کند.
• ویژگی: مناسب برای سیستم‌هایی که نیاز به تنظیم فشار در خط B دارند.

این تفاوت‌ها به طراحان سیستم‌های هیدرولیکی این امکان را می‌دهند که ,hg,  مناسب را برای کنترل فشار در خطوط مختلف سیستم انتخاب کنند.
