فشارشکن هیدرولیک خطی ( سر راهی -Inline ) برند Ferro سری PRSHG –

 فشارشکن‌های هیدرولیکی FERRO – سری PR

✔ وظیفه اصلی:
این فشارشکن‌ها به عنوان شیرهای اطمینان (Relief Valve) در مدارهای هیدرولیکی عمل می‌کنند. وظیفه آن‌ها جلوگیری از افزایش بیش از حد فشار در سیستم و محافظت از تجهیزات حساس در برابر آسیب‌های ناشی از فشار بالا است.

مدل‌های موجود

فشارشکن‌های سری PR دارای چندین مدل مختلف با تفاوت در سایز رزوه، دامنه فشار و دبی عبوری هستند. این مدل‌ها شامل:

• PRSHG14N (1/4” BSP)  حداکثر دبی عبوری : 40 لیتر در دقیقه
• PRSHG38N (3/8” BSP)  حداکثر دبی عبوری :40 لیتر در دقیقه
• PRSHG12N (1/2” BSP)  حداکثر دبی عبوری :40 لیتر در دقیقه
• PRSHG34N (3/4” BSP)  حداکثر دبی عبوری :80 لیتر در دقیقه
• PRSHG1N (1” BSP)     حداکثر دبی عبوری :100 لیتر در دقیقه

این مدل‌ها همچنین در نسخه‌های مختلف کلگی تنظیم (Knob Head و Socket Head Screw) عرضه می‌شوند.

مشخصات فنی قشارشکن FERRO

• جنس بدنه: آلومینیوم
• نوع رزوه: BSP
• نوع آب‌بندی: اورینگ NBR (نیتریل)
• دمای کاری: از -30°C تا +110°C
• محدوده فشار کاری:
• 50 تا 380 بار برای مدل‌های استاندارد
• 0 تا 150 بار برای برخی مدل‌ها
• دبی (جریان) حداکثری:
• 40، 80، 100 لیتر بر دقیقه بسته به مدل
• نوع رزوه درگاه: 1/4”، 3/8”، 1/2”، 3/4”، 1” BSP
• مدل‌های قابل تنظیم:

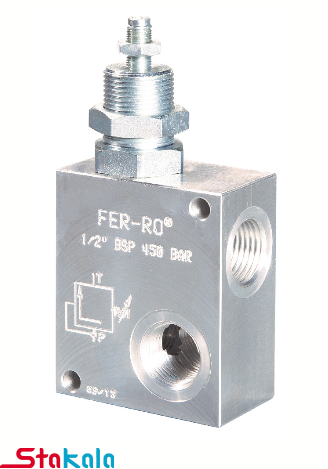

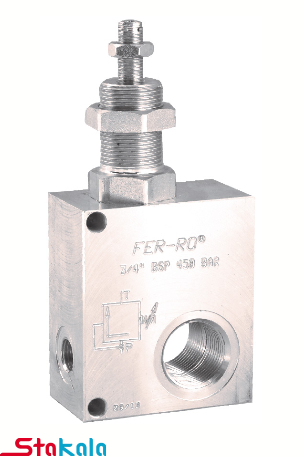

• کلگی پیچ‌گوشتی‌خور (Socket Head Screw)

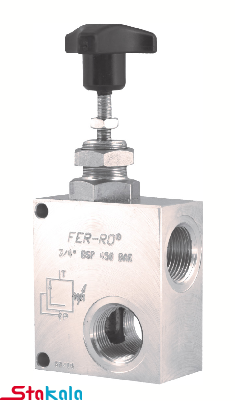

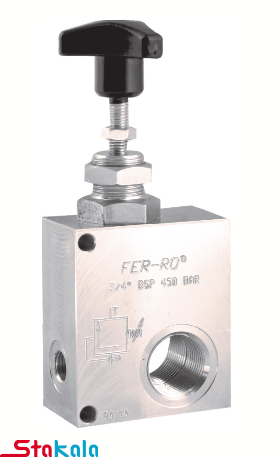

• کلگی گردان (Knob Head)

💡 تنظیم فشار در این فشارشکن‌ها

• از طریق پیچ تنظیم دستی یا کلگی گردان می‌توان مقدار فشاری که شیر در آن باز می‌شود را تغییر داد.
• فشرده‌تر کردن فنر باعث افزایش فشار تنظیمی و باز کردن آن باعث کاهش فشار تنظیمی می‌شود.با چرخاندن دسته فشارشکن به‌صورت ساعتگرد شاهد افزایش فشار سیستم هیدرولیک خواهیم بود و با چرخش پادساعتکرد فشار سیستم هیدرولیک کاهش می یابد

🛠 کاربردها

🔹 محافظت از پمپ هیدرولیک در برابر فشار بیش از حد
🔹 کنترل فشار مدار در سیستم‌های هیدرولیکی
🔹 استفاده در مدارهای قدرتی، ماشین‌آلات صنعتی و پرس‌ها

نکات مهم:

• مدل‌های استاندارد حداقل 50 بار و حداکثر 380 بار را تنظیم می‌کنند.
• مدل‌های LPG (Low Pressure) قابلیت تنظیم از 0 بار تا 150 بار را دارند.( در حال حاضر برای خرید آنلاین موجود نیست ولی امکان ثبت سفارش فراهم است )
• تلرانس فشار معمولاً در محدوده ±5% تا ±10% مقدار تنظیم شده است.
• انتخاب محدوده فشار مناسب، بستگی به نوع سیستم هیدرولیکی و میزان دقت مورد نیاز دارد.

محاسن این نوع فشارشکن خطی بین راهی

• افزایش ایمنی مدار هیدرولیکی
• جلوگیری از افزایش بیش از حد فشار
• نصب آسان و تنظیم‌پذیری بالا
• دو نوع تنظیم دستی (کلگی گردان و پیچ‌گوشتی‌خور)

بسیاری از فشارشکن‌های FERRO طراحی بسیار مشابهی با برندهای معروف مانند Rexroth, Parker, Yuken, Hydac و Vickers دارند. معمولاً تولیدکنندگان در این حوزه از استانداردهای صنعتی ISO و DIN پیروی می‌کنند، به همین دلیل بسیاری از این محصولات، چه از لحاظ ظاهر و چه عملکرد، مشابه یکدیگر هستند.

FERRO در واقع برند ترکیه‌ای است که برخی از محصولات آن بر پایه طراحی شرکت‌های اروپایی و آمریکایی توسعه داده شده است. مدل PR به طور خاص، شباهت زیادی به شیرهای محدودکننده فشار Yuken و Rexroth دارد و احتمالاً با الهام از آن‌ها یا حتی مهندسی معکوس، طراحی شده است.

دقت فشارشکن‌های FERRO – سری PR

دقت فشارشکن‌های هیدرولیکی FERRO PR Series  در مورد دقت این فشارشکن‌ها، معمولاً مقدار تلرانس تنظیم فشار در محدوده ±5% تا ±10% مقدار تنظیم شده در نظر گرفته می‌شود. این مقدار بستگی به نوع شیر، کیفیت ساخت و شرایط کاری دارد

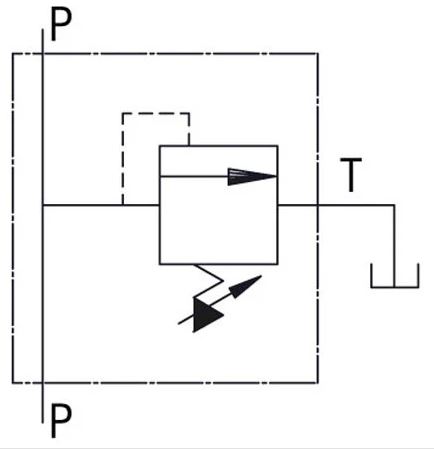

🔧 نحوه عملکرد:

وضعیت عادی (فشار پایین‌تر از حد تنظیم‌شده):

در شرایطی که فشار سیستم از مقدار تنظیم‌شده کمتر باشد، شیر فشارشکن بسته باقی می‌ماند.جریان روغن بدون مشکل در مدار اصلی حرکت می‌کند و هیچ نشتی یا تخلیه‌ای وجود ندارد.

وضعیت بحرانی (افزایش فشار بیش از حد تنظیم‌شده):

هنگامی که فشار در سیستم به مقدار تنظیم‌شده برسد، نیروی فشار روغن بر فنر داخلی شیر غلبه کرده و آن را باز می‌کند.

در نتیجه، روغن اضافی از طریق فشارشکن به مخزن هیدرولیک (Reservoir) تخلیه می‌شود.

بازگشت به وضعیت عادی:

بعد از کاهش فشار به زیر مقدار تنظیم‌شده، فنر داخلی مجدداً شیر را می‌بندد و سیستم به حالت عادی خود بازمی‌گردد.

⚙ اجزای کلیدی در عملکرد فشارشکن

1. بدنه شیر (Valve Body): محل عبور روغن هیدرولیکی.
2. پیستون داخلی (Piston) یا ساچمه: مسیر روغن را کنترل می‌کند.
3. فنر تنظیم فشار (Spring): مقدار فشاری که شیر باز می‌شود را تعیین می‌کند.
4. پیچ تنظیم (Adjustment Screw / Knob): برای تغییر مقدار فشار قابل تحمل.

💡 تنظیم فشار در این فشارشکن‌ها

• از طریق پیچ تنظیم دستی یا کلگی گردان می‌توان مقدار فشاری که شیر در آن باز می‌شود را تغییر داد.
• فشرده‌تر کردن فنر باعث افزایش فشار تنظیمی و باز کردن آن باعث کاهش فشار تنظیمی می‌شود.با چرخاندن دسته فشارشکن بصورت ساعتگرد شاهد افزایش فشار سیستم هیدرولیک خواهیم بود و با چرخش پادساعتکرد فشار سیستم هیدرولیک کاهش می یابد

🛠 کاربردها

🔹 محافظت از پمپ هیدرولیک در برابر فشار بیش از حد
🔹 کنترل فشار مدار در سیستم‌های هیدرولیکی
🔹 استفاده در مدارهای قدرتی، ماشین‌آلات صنعتی و پرس‌ها

• جنس بدنه: آلومینیوم
• نوع رزوه: BSP
• نوع آب‌بندی: اورینگ NBR (نیتریل)
• دمای کاری: از -30°C تا +110°C
• محدوده فشار کاری:
• 50 تا 380 بار برای مدل‌های استاندارد
• 0 تا 150 بار برای برخی مدل‌ها
• دبی (جریان) حداکثری:
• 40، 80، 100 لیتر بر دقیقه بسته به مدل
• نوع رزوه درگاه: 1/4”، 3/8”، 1/2”، 3/4”، 1” BSP
• مدل‌های قابل تنظیم:
• کلگی پیچ‌گوشتی‌خور (Socket Head Screw)
• کلگی گردان (Knob Head)

نکات مهم:

• مدل‌های استاندارد حداقل 50 بار و حداکثر 380 بار را تنظیم می‌کنند.
• مدل‌های LPG (Low Pressure) قابلیت تنظیم از 0 بار تا 150 بار را دارند.( در حال حاضر برای خرید آنلاین موجود نیست ولی امکان ثبت سفارش فراهم است )
• تلرانس فشار معمولاً در محدوده ±5% تا ±10% مقدار تنظیم شده است.
• انتخاب محدوده فشار مناسب، بستگی به نوع سیستم هیدرولیکی و میزان دقت مورد نیاز دارد.

محاسن این نوع فشارشکن خطی بین راهی

• افزایش ایمنی مدار هیدرولیکی
• جلوگیری از افزایش بیش از حد فشار
• نصب آسان و تنظیم‌پذیری بالا
• دو نوع تنظیم دستی (کلگی گردان و پیچ‌گوشتی‌خور)

بسیاری از فشارشکن‌های FERRO طراحی بسیار مشابهی با برندهای معروف مانند Rexroth, Parker, Yuken, Hydac و Vickers دارند. معمولاً تولیدکنندگان در این حوزه از استانداردهای صنعتی ISO و DIN پیروی می‌کنند، به همین دلیل بسیاری از این محصولات، چه از لحاظ ظاهر و چه عملکرد، مشابه یکدیگر هستند.

FERRO در واقع برند ترکیه‌ای است که برخی از محصولات آن بر پایه طراحی شرکت‌های اروپایی و آمریکایی توسعه داده شده است. مدل PR به طور خاص، شباهت زیادی به شیرهای محدودکننده فشار Yuken و Rexroth دارد و احتمالاً با الهام از آن‌ها یا حتی مهندسی معکوس، طراحی شده است.
