فیلتر رگلاتور طرح SMC برند ایرسان سری AW

فیلتر رگلاتورهای(FR) سری (AW) از برند ایرسان، با الهام از طراحی شرکت SMC، برای تصفیه و تنظیم فشار هوای فشرده در سیستم‌های پنوماتیک استفاده می‌شوند. این محصولات با ترکیب فیلترF و رگلاتورR در یک واحد، فضای کمتری اشغال کرده و عملکرد بهینه‌تری ارائه می‌دهند

ویژگی‌های کلیدی:

• بدنه: از آلومینیوم فشرده ساخته شده که مقاومت و دوام بالایی دارد
• فیلتر: از آلیاژ برنج با دقت فیلتراسیون ۴۰ میکرون، قادر به جذب ذرات آلاینده است.
• محدوده فشار کاری: بین 1.5 تا 10 بار.
• دمای کاری: ۵ تا ۶۰ درجه سانتی‌گراد.
• سایزهای موجود: ۱/۴، ۱/۲، ۳/۴ و ۱ اینچ.

مدل‌ها و کدهای محصول:

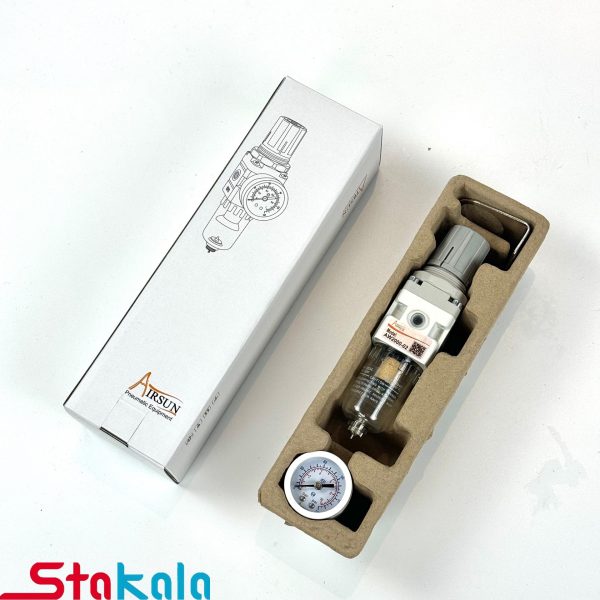

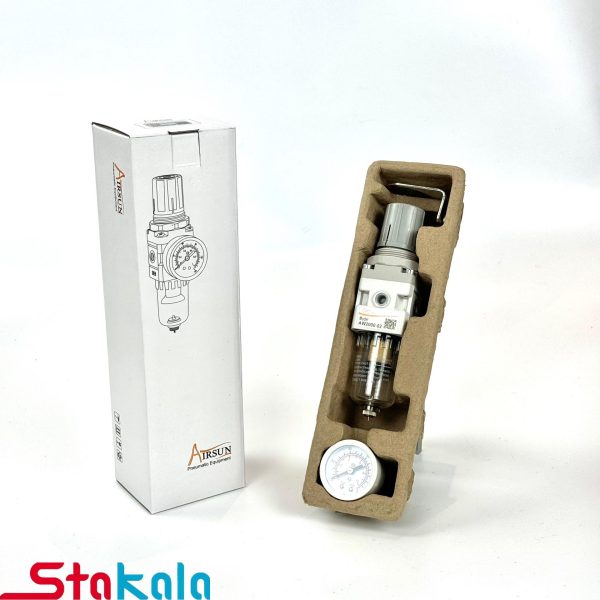

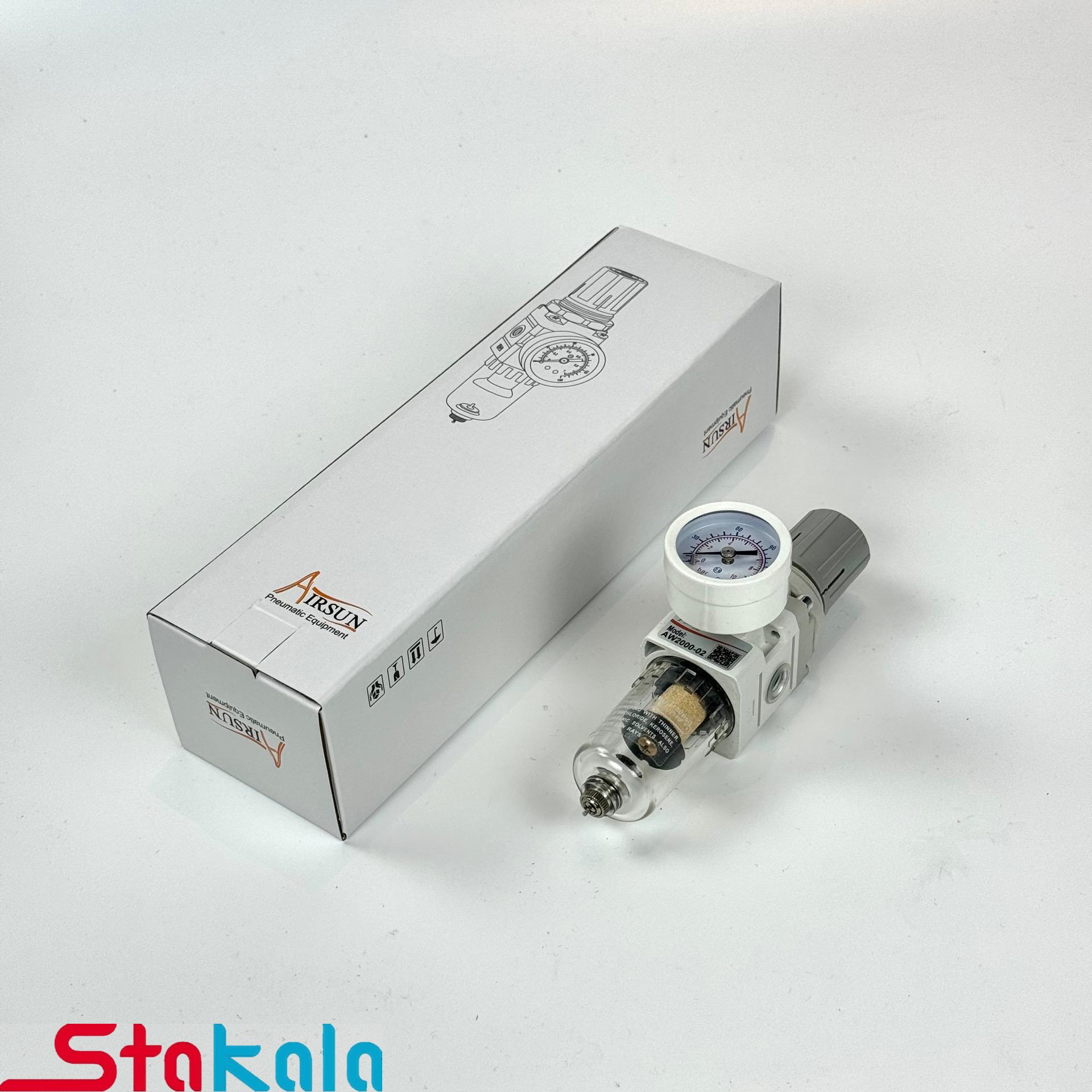

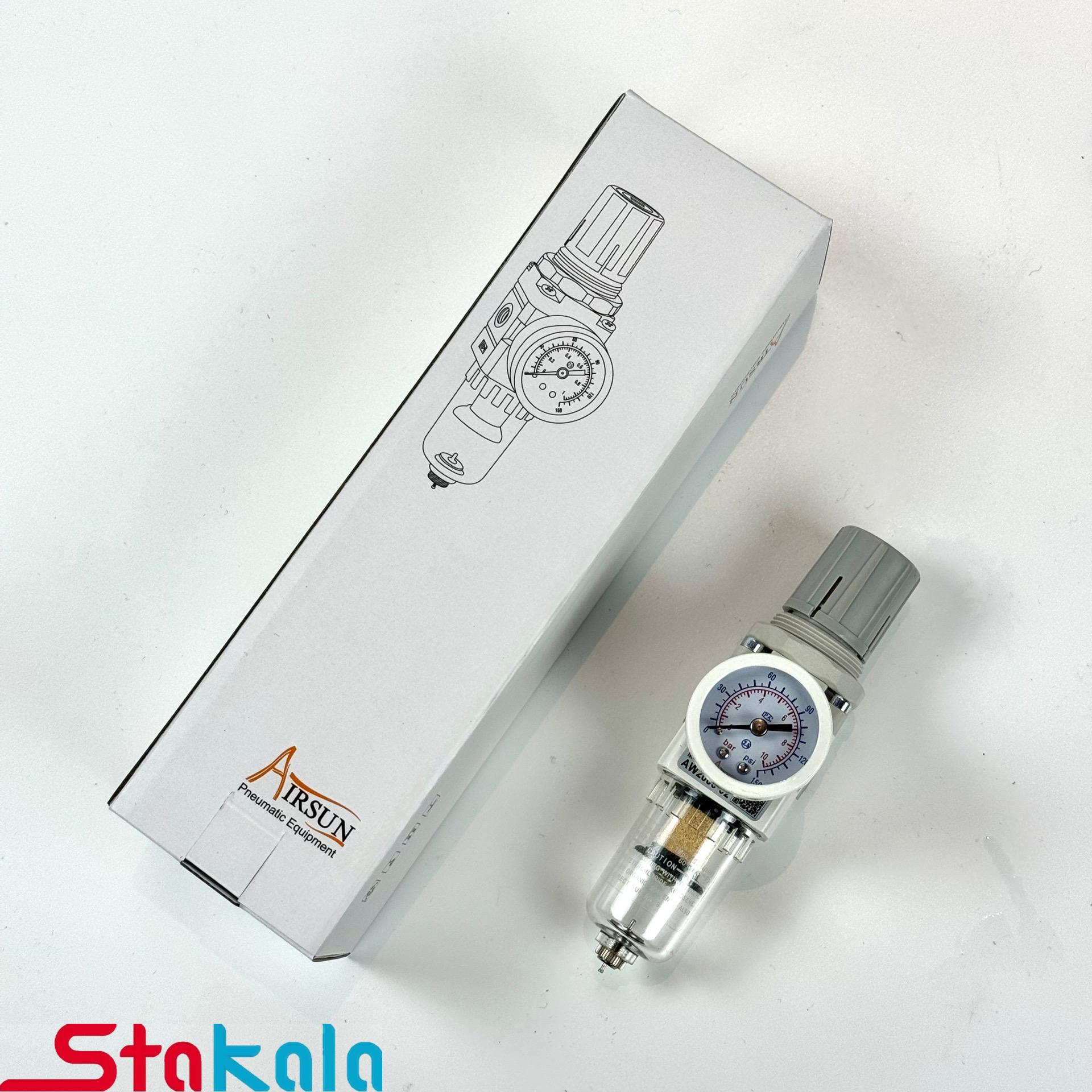

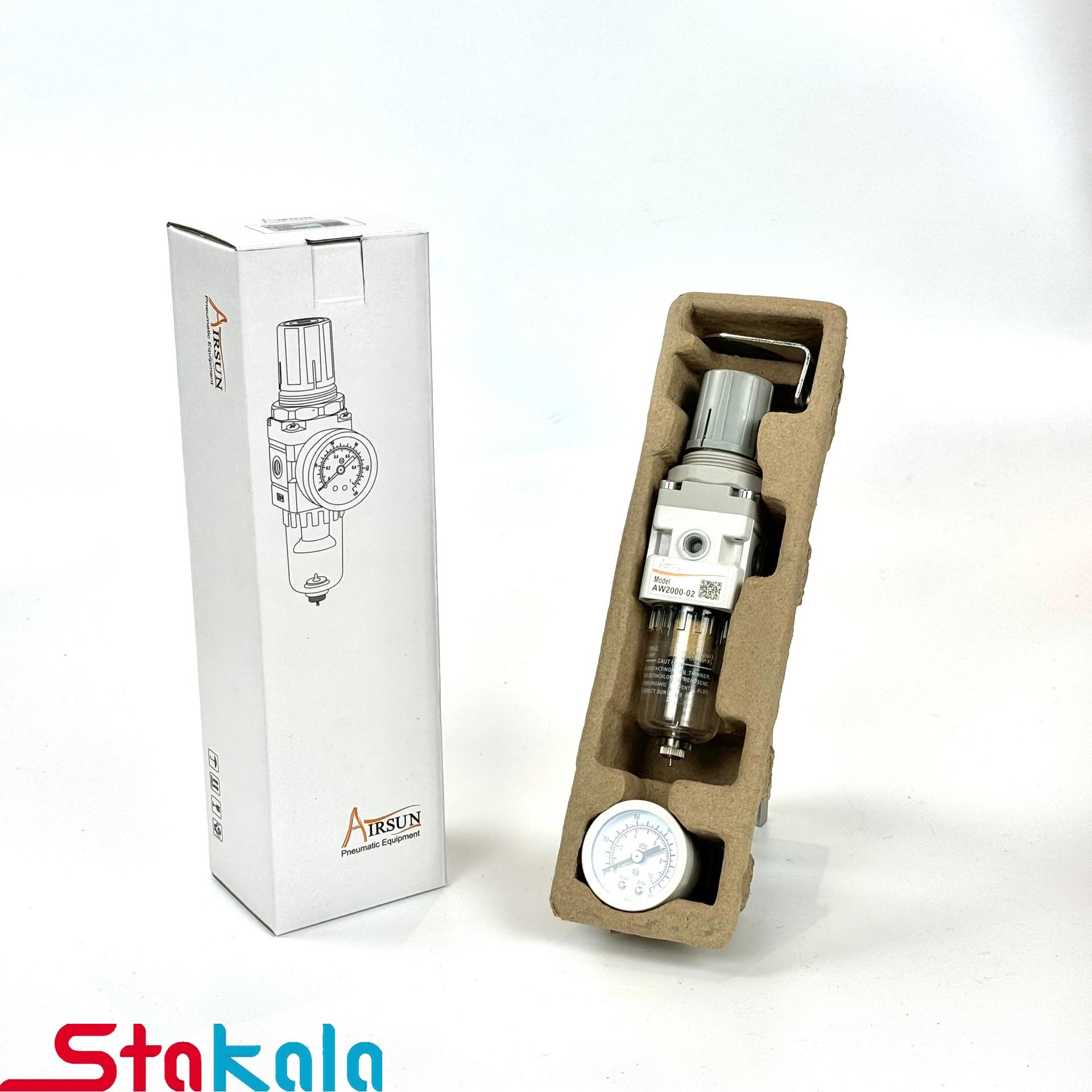

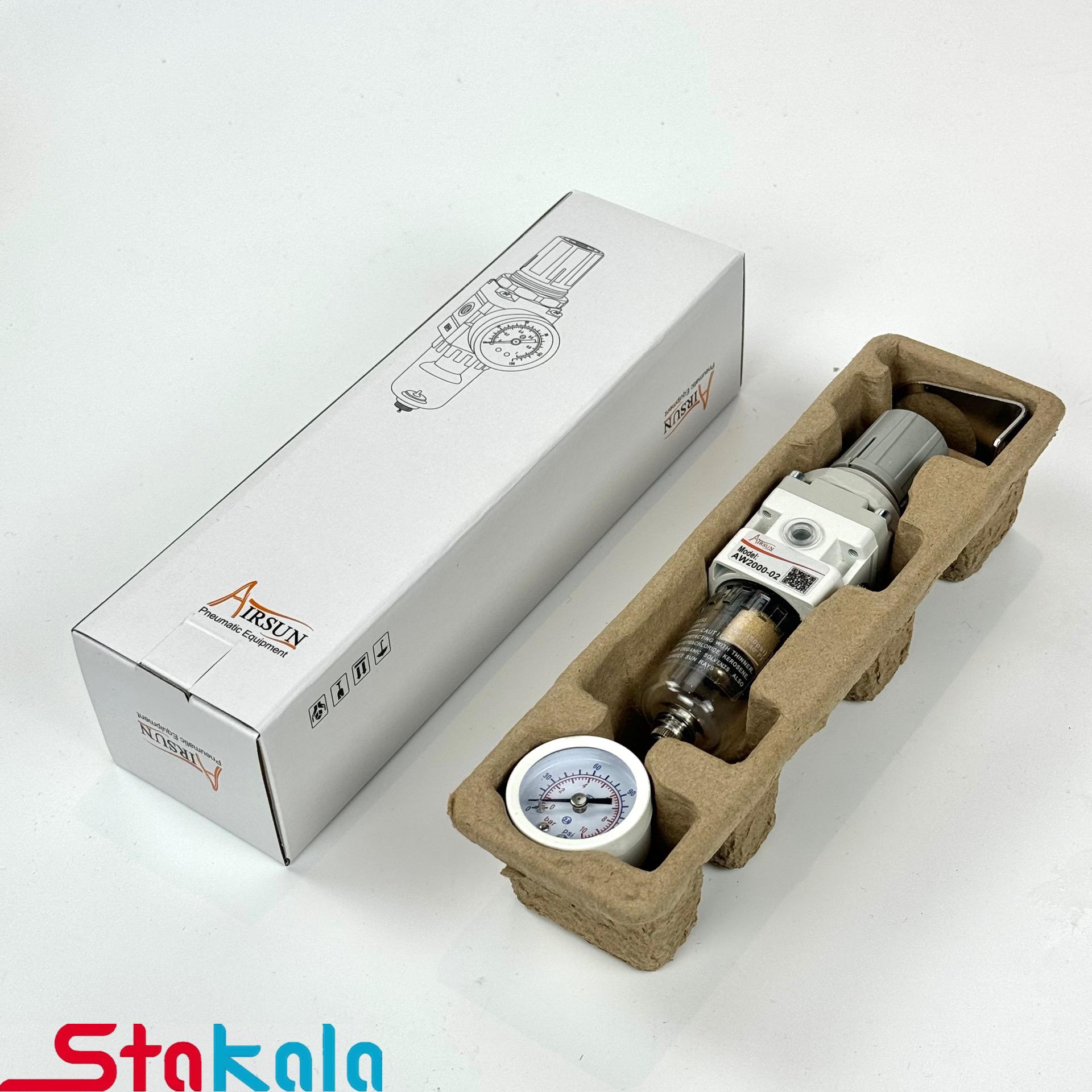

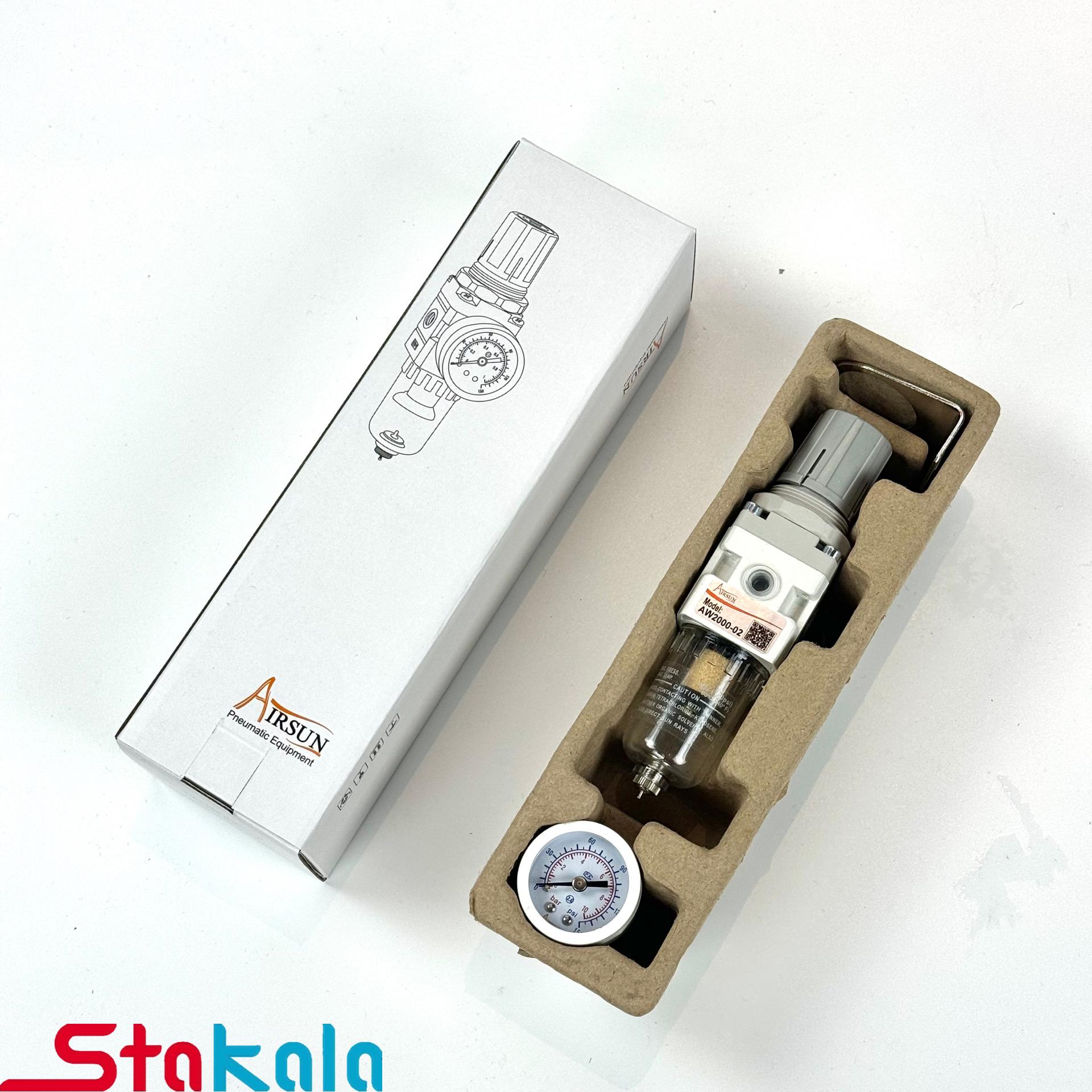

• AW2000-02: سایز ۱/۴ اینچ
• AW3000-03  سایز 3/8 اینچ

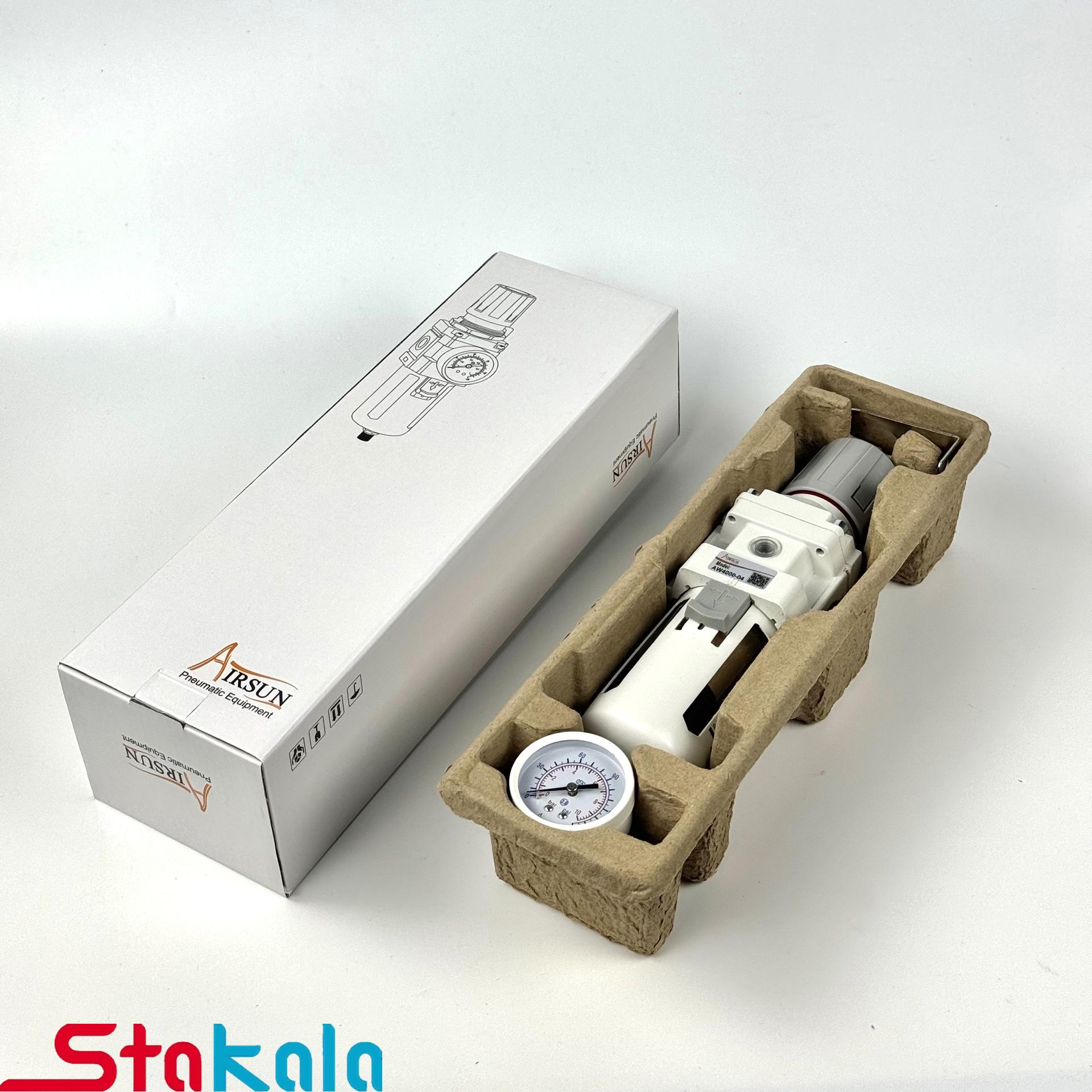

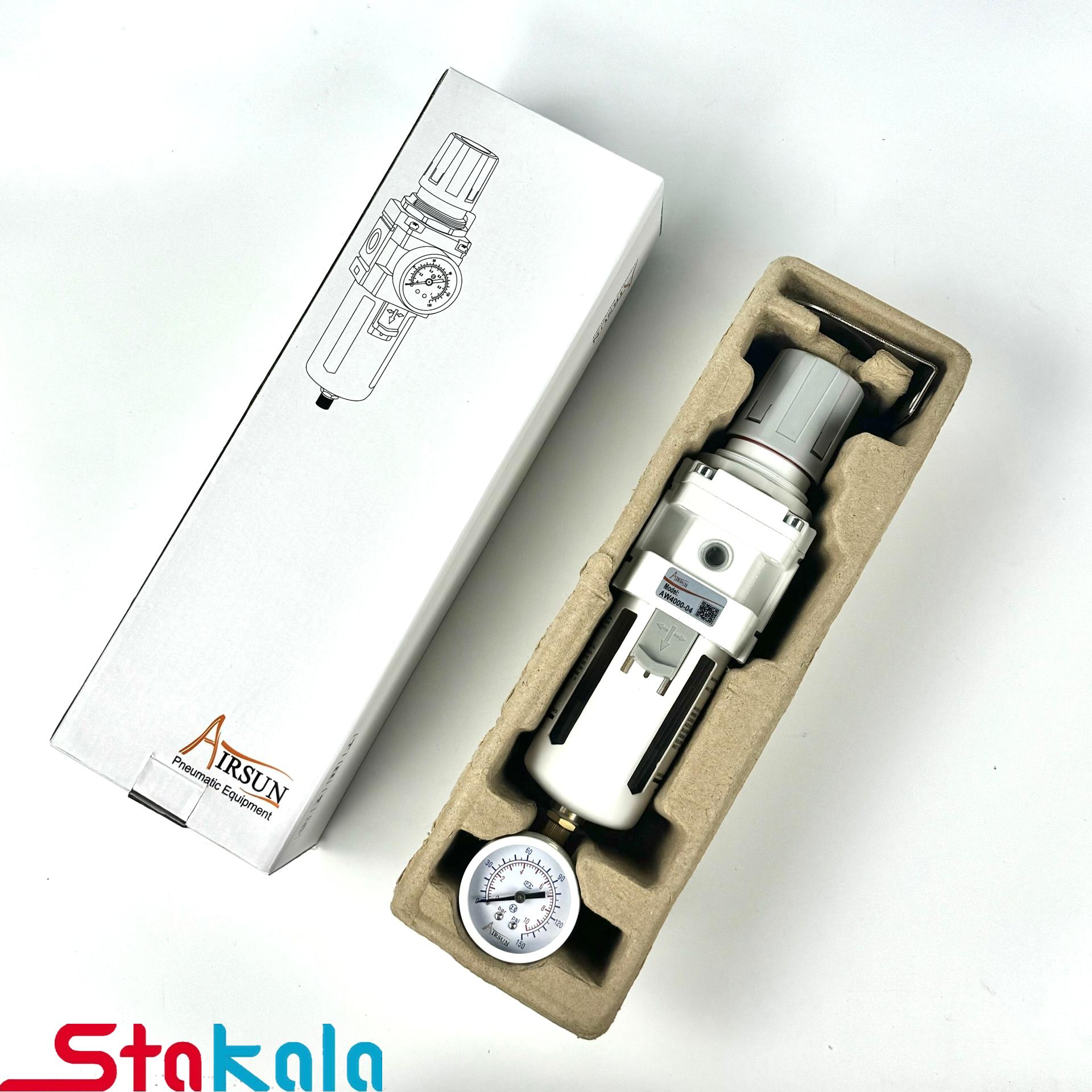

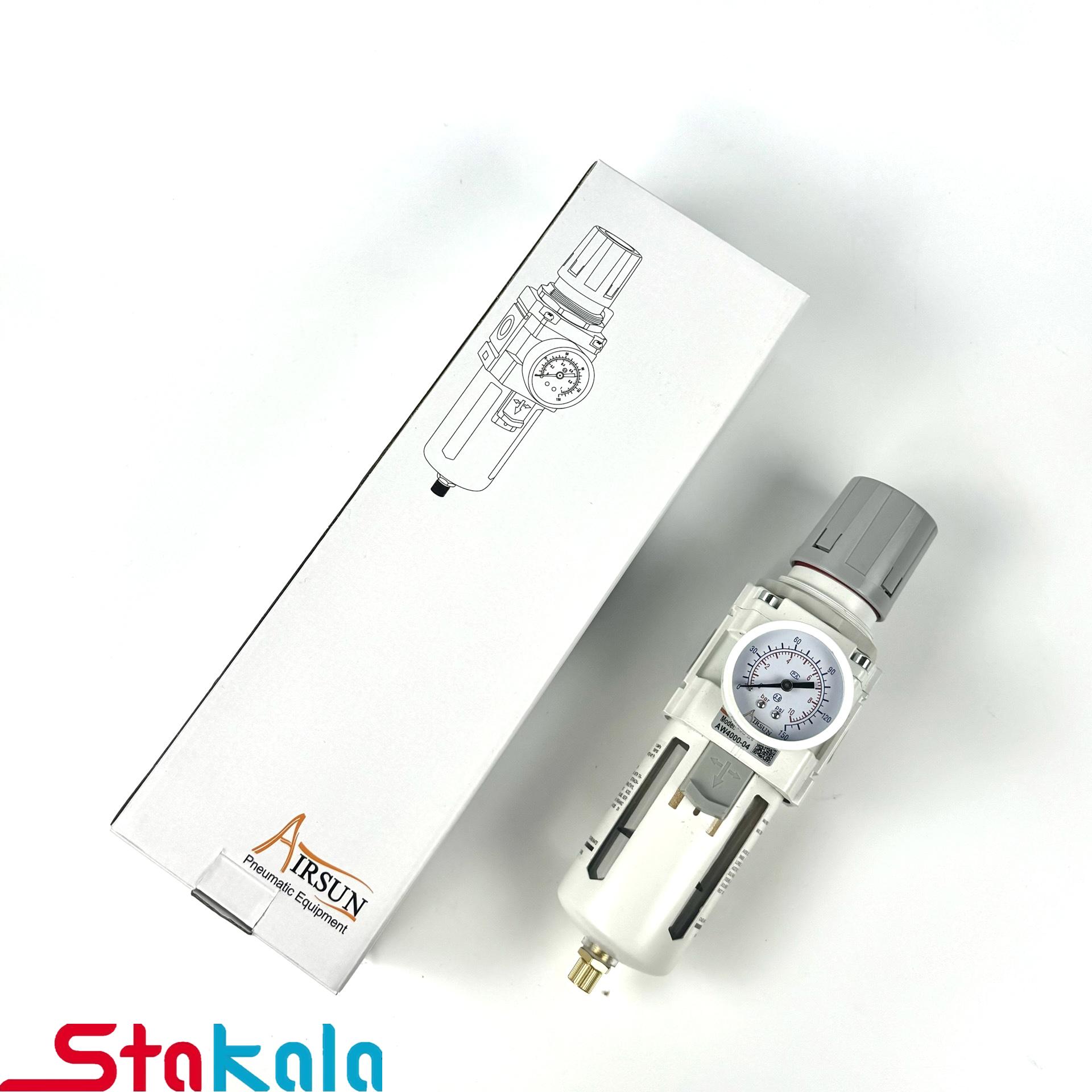

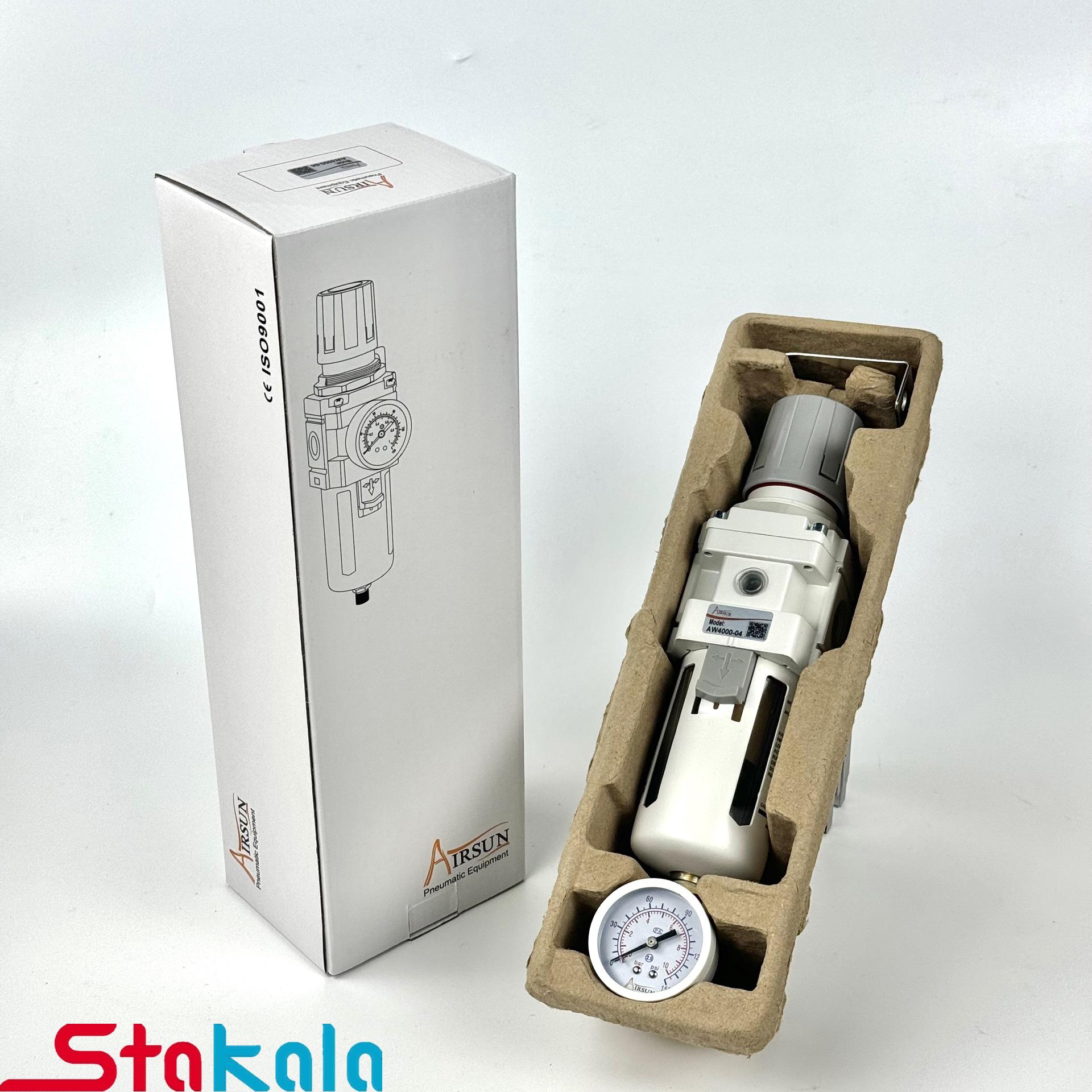

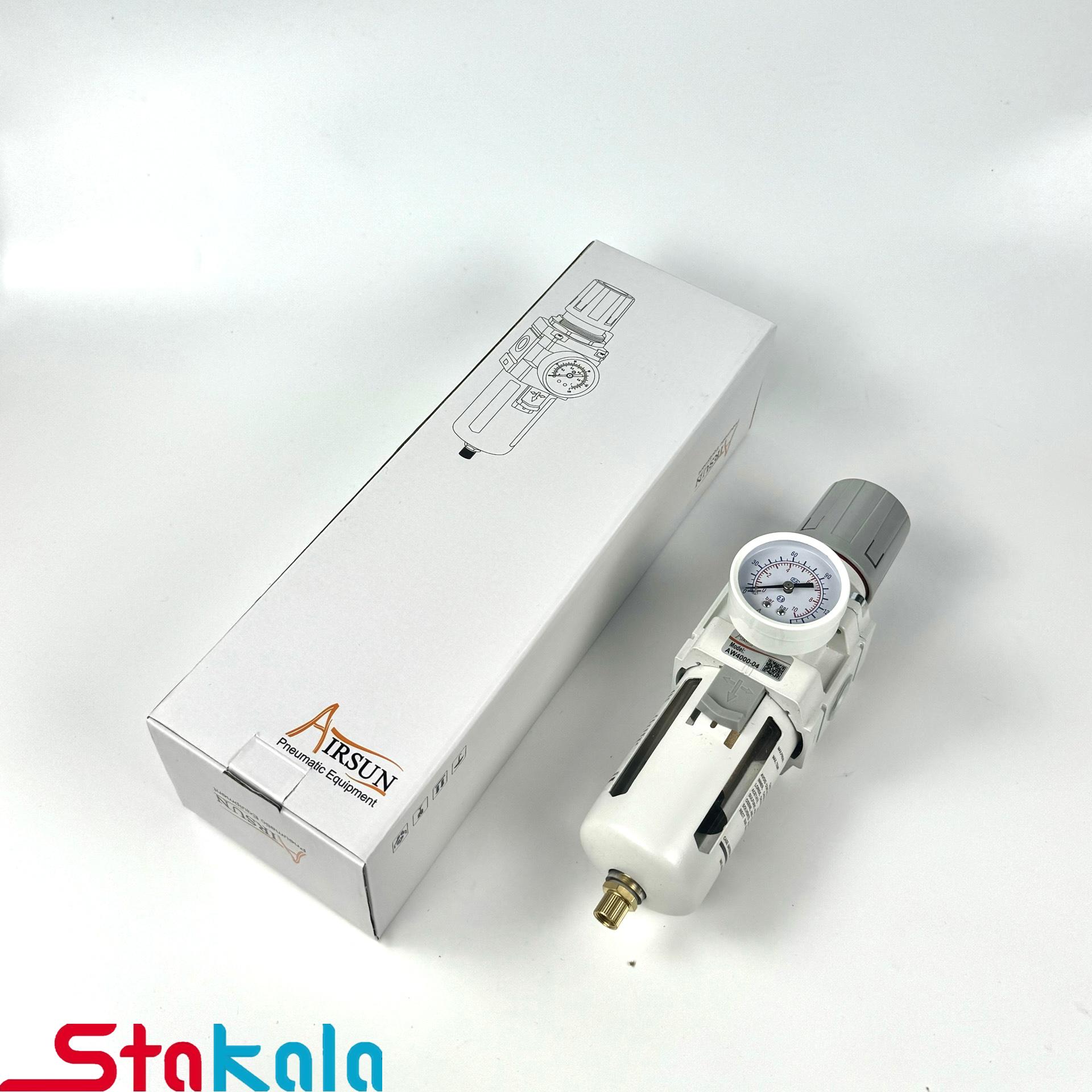

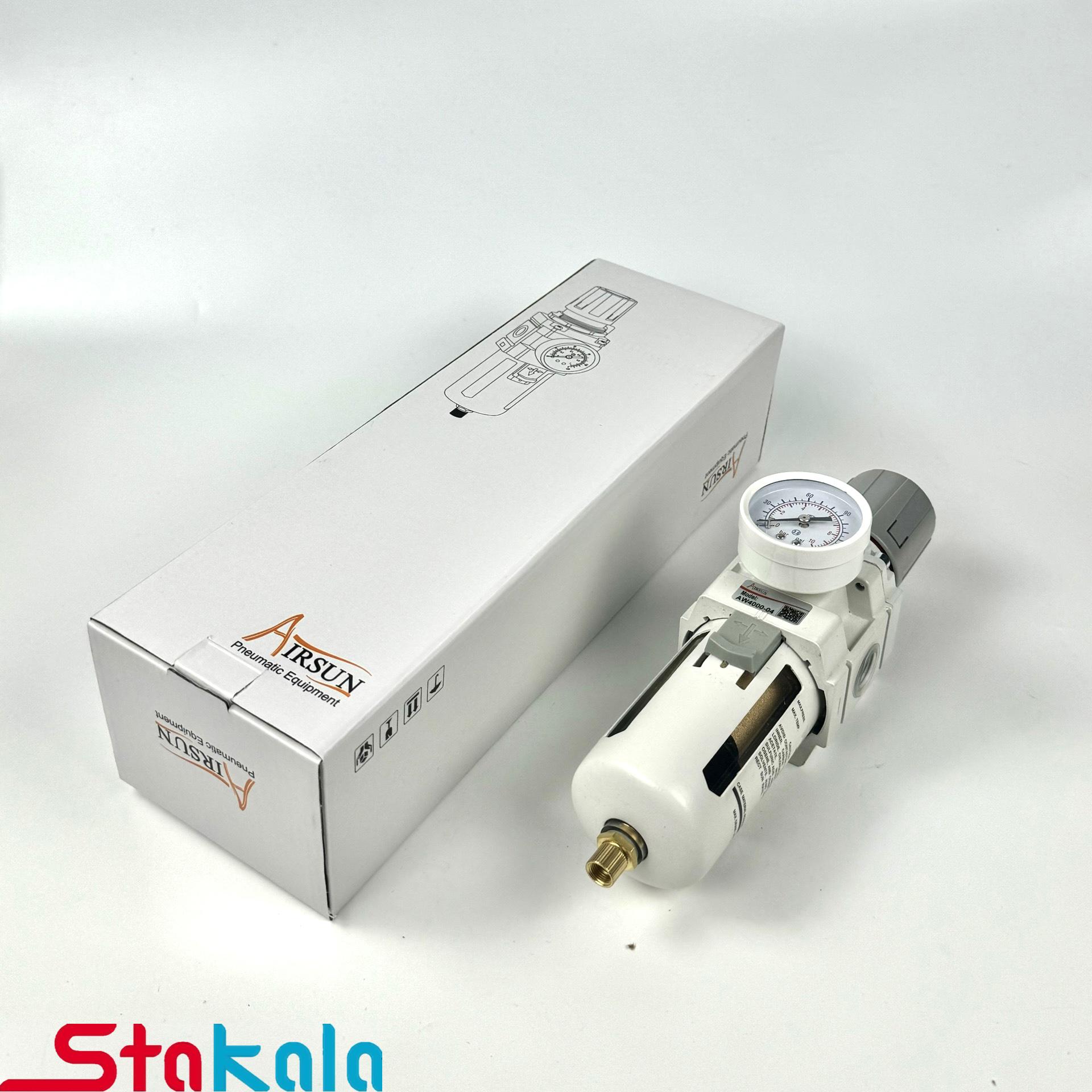

• AW4000-04: سایز ۱/۲ اینچ
• AW5000-06: سایز ۳/۴ اینچ

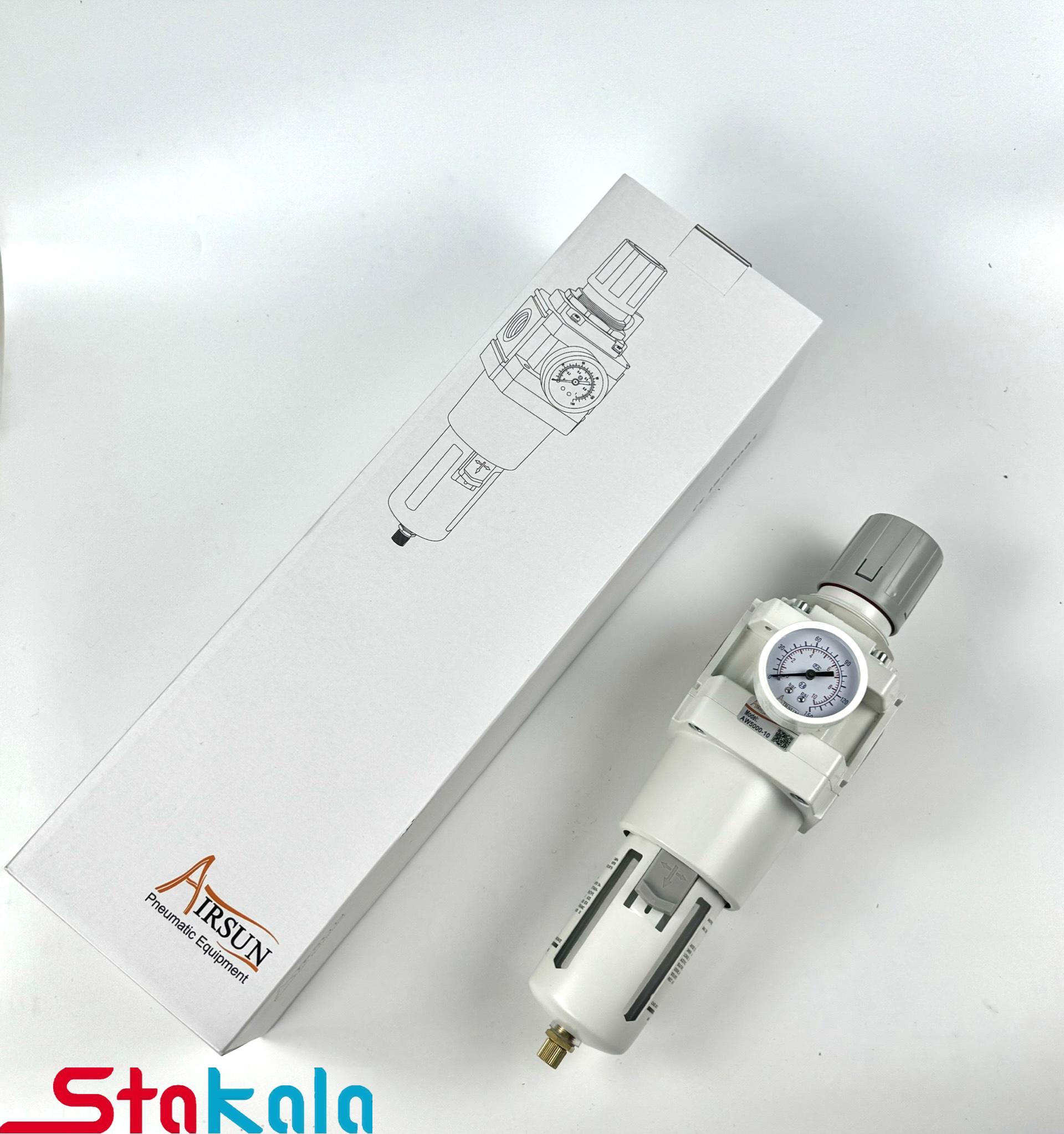

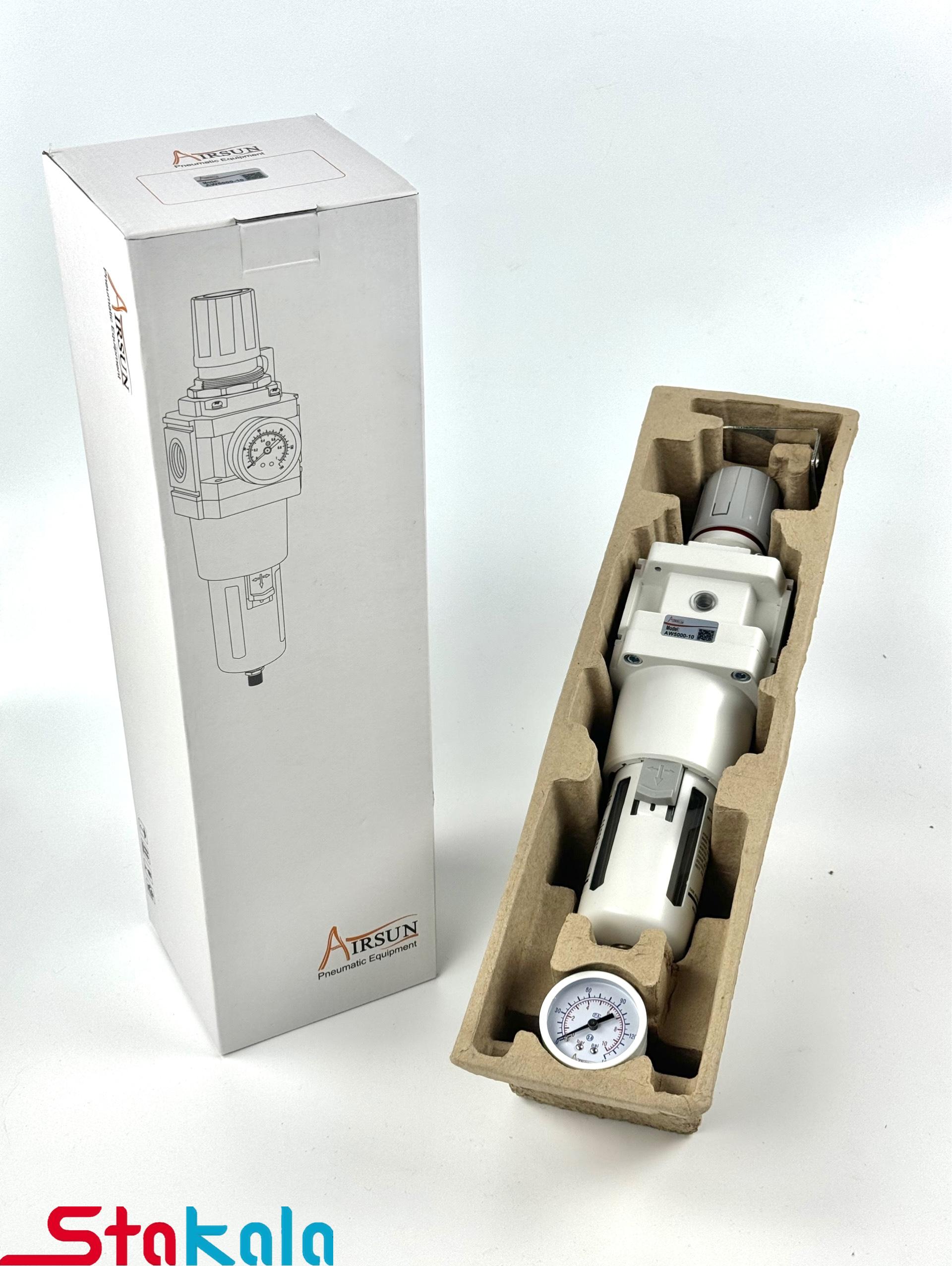

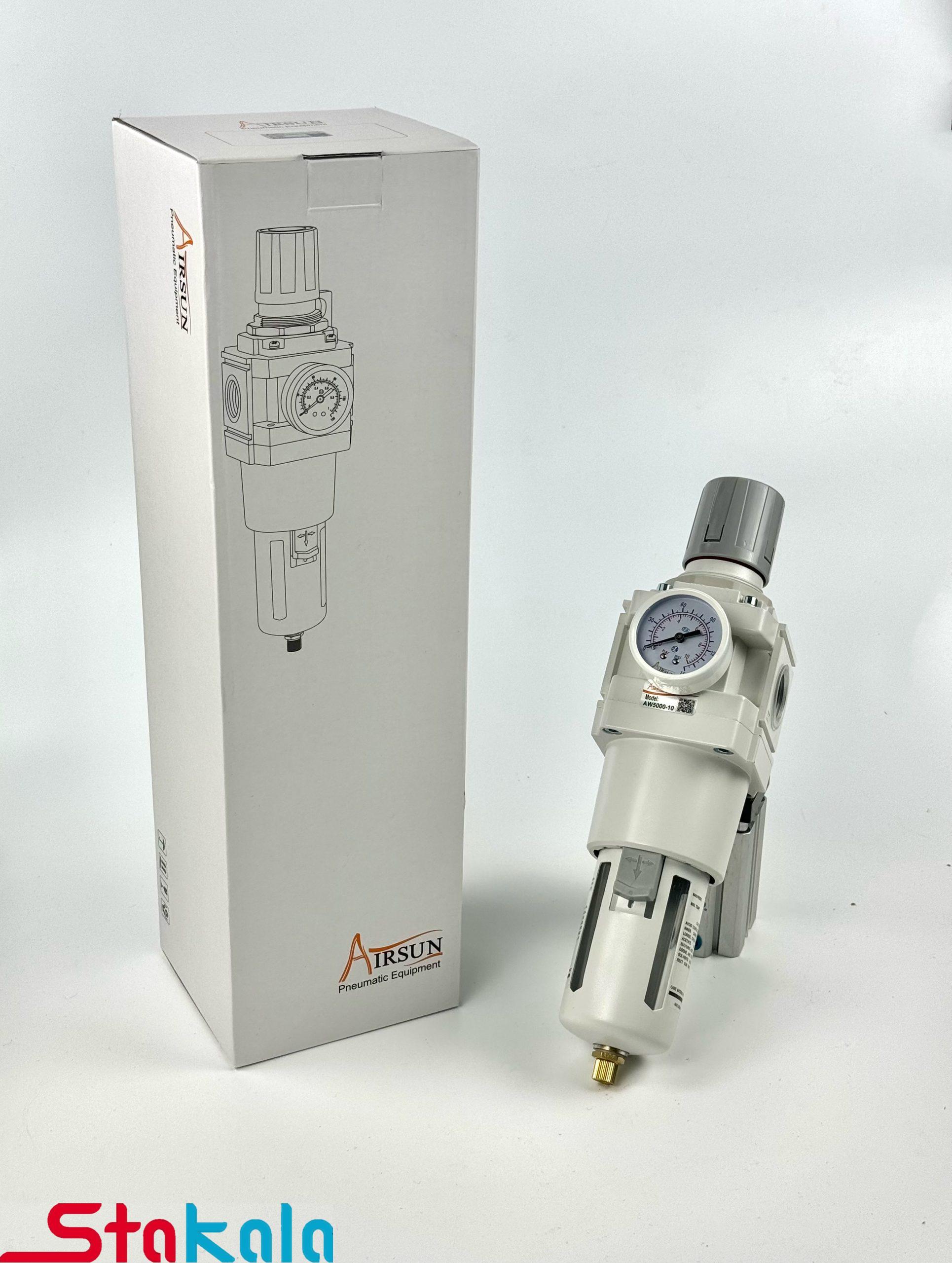

• AW5000-10: سایز ۱ اینچ​

این فیلتر رگلاتورها با حذف ذرات و رطوبت از هوای فشرده، به بهبود عملکرد و افزایش عمر تجهیزات پنوماتیک کمک می‌کنند. همچنین، با تنظیم دقیق فشار، از نوسانات فشار جلوگیری کرده و عملکرد پایدار سیستم را تضمین می‌کنند.​

نکات مهم در انتخاب رگلاتور

1. محدوده فشار مناسب

   • قبل از انتخاب رگلاتور، باید محدوده فشار کاری سیستم خود را مشخص کنید. رگلاتورهای سری AR و BR برای تنظیم فشار در محدوده ۱.۵ تا ۸.۵ بار طراحی شده‌اند، بنابراین باید مطمئن شوید که فشار مورد نیاز شما در این محدوده قرار دارد.

   • اگر فشار بالاتری نیاز دارید، باید به دنبال رگلاتورهایی با ظرفیت فشار بالاتر باشید.

2. اندازه اتصال

   • انتخاب سایز اتصال مناسب (۱/۴ اینچ، ۳/۸ اینچ یا ۱/۲ اینچ) برای رگلاتور بسیار مهم است. این انتخاب باید متناسب با قطر لوله‌ها و اتصالات سیستم باشد تا از جریان هوای مناسب و افت فشار کم اطمینان حاصل شود.

3. ظرفیت جریان هوای فشرده

   • به ظرفیت جریان هوای فشرده که رگلاتور می‌تواند از خود عبور دهد توجه کنید. این ظرفیت باید متناسب با نیاز سیستم شما باشد. برای مثال، اگر سیستم شما نیاز به عبور هوای بیشتری دارد، رگلاتور با ظرفیت بالاتر را انتخاب کنید.

4. نوع و شرایط محیطی نصب

   • اگر سیستم شما در محیط‌های خاص مانند مناطق مرطوب، داغ یا آلوده کار می‌کند، باید رگلاتوری با ساختار مقاوم‌تر انتخاب کنید که تحمل شرایط محیطی سخت را داشته باشد. همچنین توجه به دمای کاری رگلاتور و محیط اطراف آن ضروری است.

5. دقت در تنظیم فشار

   • دقت تنظیم فشار نیز یکی از عوامل مهم است. رگلاتورهای سری AR و BR برای تنظیم دقیق فشار طراحی شده‌اند، بنابراین مطمئن شوید که رگلاتور انتخابی قادر به تنظیم فشار در محدوده مورد نظر شما است.

نکات مهم در نصب رگلاتور

1. مکان نصب مناسب

   • رگلاتور باید در محل مناسب و قبل از دستگاه‌ها و ابزارهای پنوماتیک نصب شود تا فشار هوای فشرده به طور یکنواخت و دقیق تنظیم گردد. نصب رگلاتور نزدیک به کمپرسور یا منابع اصلی هوا معمولاً بهترین نتیجه را می‌دهد.

2. توجه به جهت جریان هوا

   • هنگام نصب، حتماً به علامت جهت جریان هوا (که معمولاً روی بدنه رگلاتور مشخص است) توجه کنید. نصب رگلاتور در جهت معکوس جریان هوا می‌تواند منجر به افت عملکرد یا خرابی سیستم شود.

3. فیلتر کردن هوا پیش از رگلاتور

   • در صورتی که نیاز به فیلتراسیون هوای فشرده برای حذف ذرات و رطوبت اضافی دارید، توصیه می‌شود که پیش از نصب رگلاتور، فیلتر پنوماتیک نصب کنید. این کار از آسیب به رگلاتور و دیگر تجهیزات پنوماتیک جلوگیری می‌کند.

4. نصب شیر تخلیه

   • در هنگام نصب رگلاتور، به شیر تخلیه آن نیز توجه کنید. برای حذف رطوبت و ذرات اضافی که ممکن است در رگلاتور جمع شوند، از شیر تخلیه استفاده کنید. در برخی مدل‌ها این شیر به‌طور خودکار رطوبت را تخلیه می‌کند.

5. نصب در مکانی محافظت شده

   • رگلاتور باید در مکانی نصب شود که از ضربات، شوک‌های مکانیکی و آسیب‌های محیطی مصون باشد. در صورت امکان، آن را از تماس مستقیم با تابش نور خورشید، مواد شیمیایی و رطوبت محافظت کنید.

6. محکم‌سازی اتصالات

   • تمام اتصالات لوله‌ها و اتصالات ورودی و خروجی رگلاتور باید به‌خوبی محکم شده و از نشت هوا جلوگیری شود. استفاده از نوار تفلون یا واشرهای مقاوم به فشار می‌تواند به جلوگیری از نشت کمک کند.

7. تنظیم فشار بعد از نصب

   • پس از نصب رگلاتور، فشار سیستم را دقیقاً تنظیم کنید تا از عملکرد بهینه اطمینان حاصل شود. بهتر است از فشارسنج‌های دقیق برای کنترل فشار استفاده کنید.

8. بازرسی و نگهداری منظم

   • برای اطمینان از عملکرد صحیح رگلاتور، باید آن را به‌طور منظم بازرسی و تمیز کرده و از وجود هرگونه آلودگی، نشتی یا آسیب احتمالی اطمینان حاصل کنید. این کار عمر مفید رگلاتور و سیستم پنوماتیک را افزایش می‌دهد.

فاصله مناسب از کمپرسور باد

حداکثر فاصله از کمپرسور: حدود 3 تا 5 متر

توصیه می‌شود که رطوبت گیر و روغن زن حداکثر در فاصله ۳ تا ۵ متر از کمپرسور باد نصب شوند. این فاصله به دلیل چند دلیل زیر است:

1. • جذب رطوبت از هوا: کمپرسورهای باد معمولاً هوای فشرده‌ای تولید می‌کنند که حاوی مقدار زیادی رطوبت است، به‌ویژه اگر محیط نصب کمپرسور مرطوب باشد. رطوبت در هوای فشرده در هنگام سرد شدن می‌تواند به صورت قطرات در سیستم جمع شود. اگر رطوبت گیر خیلی دور از کمپرسور نصب شود، ممکن است رطوبت در لوله‌ها قبل از رسیدن به فیلتر، به‌طور کامل از بین نرود و باعث مشکلاتی مانند خوردگی و خرابی تجهیزات شود.

   • کاهش عملکرد رطوبت گیر: در صورتی که فاصله زیاد باشد، رطوبت گیر به درستی عمل نکرده و آب در سیستم باقی می‌ماند. این مسأله می‌تواند منجر به خوردگی، آسیب به شیرها، سیلندرها و ابزارهای بادی شود.

     روغن زن:

     برای نصب روغن زن، باید توجه داشته باشید که روغن باید به‌طور یکنواخت در سراسر سیستم توزیع شود. بنابراین، روغن زن باید به گونه‌ای نصب شود که روغن به طور یکنواخت به دستگاه‌ها و ابزارها برسد.

     • فاصله نزدیک به نقاط مصرف: روغن زن باید نزدیک به مصرف‌کنندگان (مانند ابزارهای بادی) نصب شود تا روغن به سرعت به آن‌ها برسد و از آسیب به تجهیزات جلوگیری کند. بنابراین، روغن زن می‌تواند کمی بعد از رطوبت گیر نصب شود.

جهت حذف بهتر آلودگی ها از سیستم پنوماتیک ، توصیه می شود در صورتیکه از کمپرسور پیستونی استفاده می شود در زیر مخزن کمپرسور از شیر تحلیه خودکار استفاده شود در این لینک توضیحات بیشتر این محصول در درسترس می باشد .
