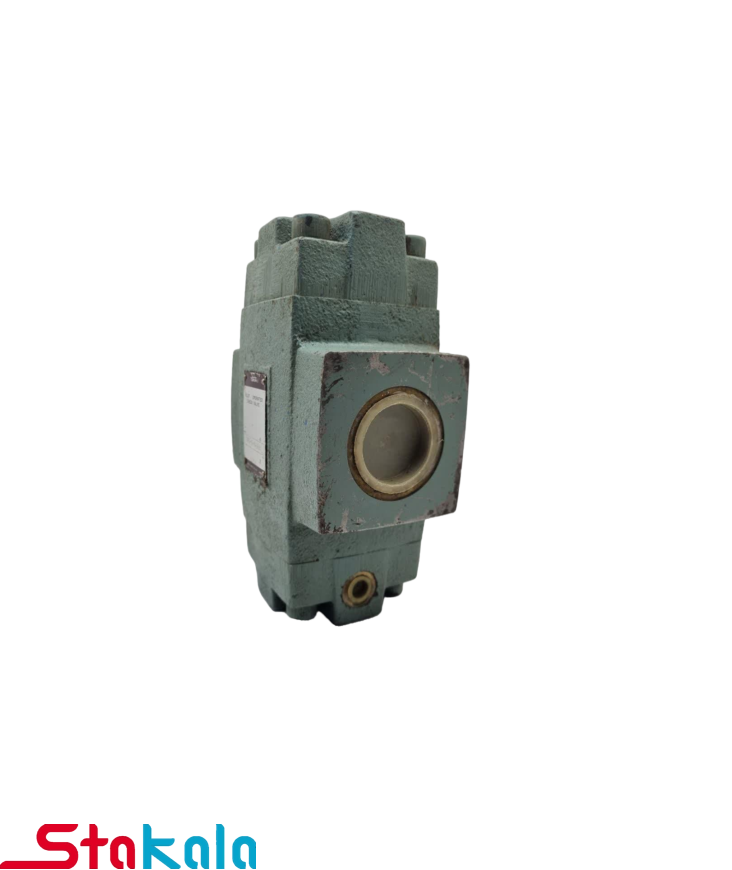

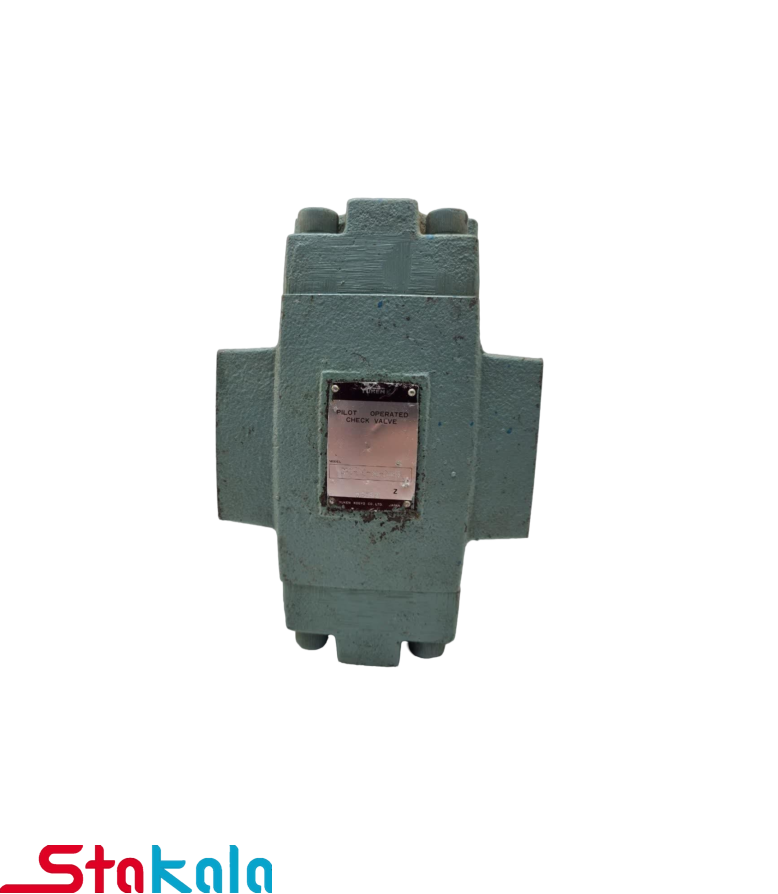

قفل پیلوت دار بین راهی سایز 1-1/4 YUKEN ژاپن(CPT-10-C-20-80)

شیر یک‌طرفه پیلوت‌دار (Pilot Operated Check Valve) با روش نصب بین‌راهی (In-line) از برند: YUKEN (یوکن – ژاپن) در سایز اتصال: 1-1/4 اینچ (تقریباً 32 میلی‌متر قطر داخلی) با شماره فنی : CPT-10-C-20-80 یا مشابه آن در سری CPT حداکثر فشار کاری 250 بار و دبی 350 لیتر در دقیقه قابل عرضه می باشد .

این محصول از سری محصولات ساخته شده توسط یوکن و ورژن طراحی قدیمی می باشند .

تولید کننده:

ریال 349,640,000 +٪۱۰ مالیات بر ارزش افزوده

زمان تحویل: تا 3 روز کاری

افزودن به مقایسه

افزودن به علاقه مندی

قفل پیلوت‌دار بین‌راهی YUKEN سایز 1-1/4 (CPT-10-C-20-80)

نام عمومی: شیر یک‌طرفه پیلوت‌دار (Pilot Operated Check Valve)
نوع نصب: بین‌راهی (In-line)
برند: YUKEN (یوکن – ژاپن)
سایز اتصال: 1-1/4 اینچ (تقریباً 32 میلی‌متر قطر داخلی)
مدل نمونه: CPT-10-C-20-80 یا مشابه آن در سری CPT

این شیرها در مدارهای هیدرولیک برای جلوگیری از برگشت ناخواسته روغن استفاده می‌شوند، اما با کمک فشار پیلوت، اجازه باز شدن کنترل‌شده را می‌دهند. پرکاربرد در:

قفل‌کردن سیلندر در موقعیت خاص
جلوگیری از حرکت ناگهانی در سیستم‌های بالابر
جلوگیری از افت بار در هنگام خاموشی پمپ
سیستم‌های دارای سیلندرهای دوطرفه با بار معلق (مثلاً جک‌های جرثقیل یا آسانسور)

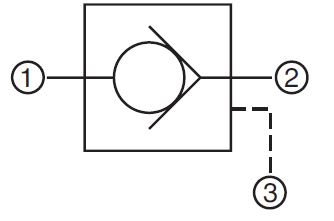

⚙️ نحوه عملکرد:

در حالت عادی شیر بسته است و اجازه عبور روغن در جهت برگشت را نمی‌دهد (عملکرد مشابه شیر یک‌طرفه).
زمانی که فشار از طریق پورت پیلوت وارد می‌شود، مکانیزم داخلی را باز کرده و مسیر برگشت را آزاد می‌کند. توجه باشید که برای فرما پیلون نسبت فشار آزاد سازی و فشار قفل باید متناسب باشند –
این باعث می‌شود جریان به‌صورت کنترل‌شده و ایمن باز گردد.

📐 مشخصات فنی نمونه‌ای (برای مدل سایز 1-1/4″):

پارامتر	مقدار
سایز پورت (BSP/NPT/SAE)	1-1/4 اینچ
حداکثر دبی عبوری	تا 300 یا 350 لیتر بر دقیقه (L/min)
حداکثر فشار کاری	250 بار (25 MPa)
فشار پیلوت موردنیاز برای باز شدن	معمولاً 1.5 تا 2.5 بار
نصب	بین‌راهی
نوع آب‌بندی	NBR یا FKM به‌درخواست مشتری

تولید کننده	یوکن ژاپن (YUKEN Kogyo Co. Ltd)
فشار کاری (بار Br)	۲۵۰
سایز پورت (اینچ)	1-1/4"
