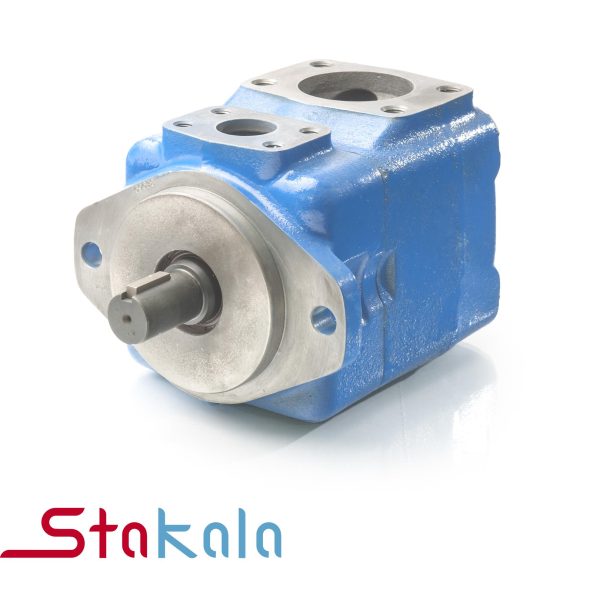

پمپ هیدرولیک پره ای ( کارتریجی ) تک 45V صنایع هیدرولیک ایران

پمپ‌های هیدرولیک پره‌ای (کاتریجی) سری 45V – صنایع هیدرولیک

پمپ‌های کاتریجی سری 45V نسخه‌ای پرقدرت از خانواده پمپ‌های پره‌ای هستند که برای کاربردهای صنعتی بسیار سنگین با فشار کاری بالا و دبی بالا طراحی شده‌اند. این سری بر پایه طراحی کلاسیک شرکت Vickers توسعه یافته و اکنون توسط صنایع هیدرولیک با کیفیت بومی‌سازی‌شده و متناسب با شرایط صنعتی ایران تولید می‌گردد.

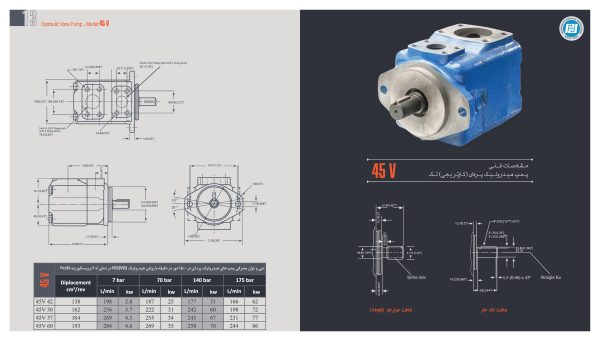

مشخصات فنی پمپ‌های پره‌ای صنایع هیدرولیک سری 45V / 45VQ

✅ ظرفیت‌های تولیدی: 42 , 50 , 57 , 60 GPM
✅ نوع طراحی: دو مدل V سه تیکه و VQ پنج‌تکه (در مدل‌های VQ جهت تحمل فشار بالاتر)

فشار کاری

• حداکثر فشار کاری: تا 175 بار (در برخی مدل‌های VQ تا 210 بار)

• حداقل فشار کاری: حدود 15 بار

محدوده دور چرخش مجاز

• حداقل: 600 دور در دقیقه (RPM)

• محدوده بهینه: 1000 تا 1800 RPM (در سری VQ تا 2800 RPM)

• حداکثر: تا 2400 RPM، بسته به مدل و شرایط کاری

📌 نکته: صنایع هیدرولیک سری 45V را در دو نوع V و VQ برای نیازهای متنوع صنعتی تولید می‌نماید.

دبی و جابه‌جایی حجمی سیال (در 1500 RPM و سیال ISOVG در دمای 40 درجه)

🔄 برای تبدیل GPM به لیتر بر دقیقه (LPM):
1 GPM ≈ 3.785 LPM

طول عمر مفید و نگهداری

• بلبرینگ‌ها: 10,000 تا 18,000 ساعت

• کاسه‌نمد و اورینگ‌ها: 5,000 تا 9,000 ساعت

• عمر کلی پمپ: 15,000 تا 25,000 ساعت بسته به شرایط کاری

🔍 علائم خرابی رایج:

• بلبرینگ: صدای غیرعادی، لرزش، افت راندمان

• کارتریج: دمای بالا، صداهای غیرمعمول، افت فشار

• کاسه‌نمد: نشتی و افت دبی

نوع سیال هیدرولیک

✅ ویسکوزیته روغن:

• حداقل: 13 cSt

• ایده‌آل: 16 تا 40 cSt

• حداکثر: 54 cSt

✅ روغن‌های پیشنهادی:

• روغن معدنی HLP (DIN 51524-2)

• روغن‌های مقاوم به آتش HFDU / HFDR

• روغن‌های زیست‌محیطی (Bio-hydraulic)

✅ سطح تمیزی روغن: ISO 4406 – 18/16/13 یا بهتر
✅ تعویض روغن: هر 2000–3000 ساعت یا سالانه با آنالیز نمونه

نکات نصب و نگهداری

✅ نصب دقیق:

• هم‌راستایی دقیق شفت پمپ با موتور

• استفاده از کوپلینگ انعطاف‌پذیر

✅ فیلترها:

• مکش: بررسی هر 500 ساعت

• برگشت: بررسی و تعویض هر 1000–2000 ساعت

✅ دمای کاری روغن: 40–60 درجه سانتی‌گراد

پورت‌های ورودی و خروجی براساس استاندارد SAE J518

• پورت ورودی:

  • سایز: اینچ  فلنج SAE J518

• پورت خروجی:

  • • سایز: اینچ  فلنج SAE J518

📌 اورینگ‌ها: جنس NBR یا FKM، مقاوم به فشار و دما

اجزای اصلی و جنس‌ها

مزایای سری 45V

✅ ماژولار بودن → تعویض سریع کارتریج
✅ دبی بالا در فشار کاری ثابت
✅ دوام بالا در کاربردهای سنگین صنعتی
✅ عملکرد کم‌صدا با راندمان بالا
✅ مناسب برای:

• خطوط تولید صنایع فولاد

• دستگاه‌های تزریق با ظرفیت بالا

• پرس‌های هیدرولیکی سنگین

• ماشین‌آلات صنعتی بزرگ و اتوماسیون خطوط

🔧 نحوه محاسبه توان مورد نیاز پمپ هیدرولیک (Hydraulic Power)

برای انتخاب صحیح موتور یا منبع تغذیه پمپ هیدرولیک، باید توان مورد نیاز پمپ را محاسبه کنیم. این توان وابسته به دو پارامتر کلیدی است:

1. فشار کاری پمپ (Bar)

2. دبی حجمی سیال یا Flow rate (که معمولاً بر حسب لیتر بر دقیقه – LPM – یا گالن بر دقیقه – GPM – بیان می‌شود)

فرمول کلی محاسبه توان هیدرولیک به صورت زیر است:
