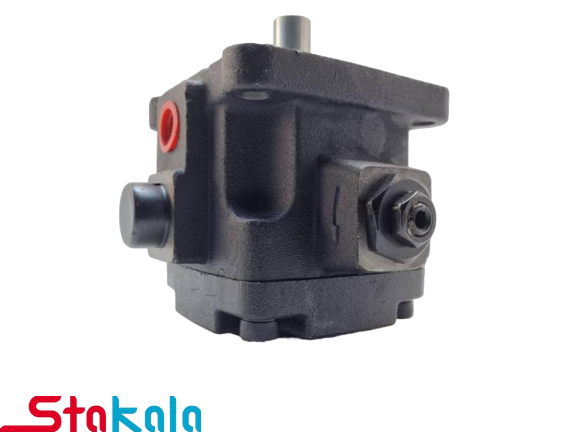

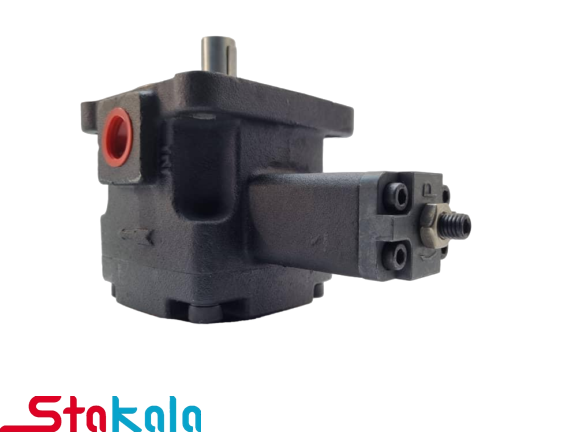

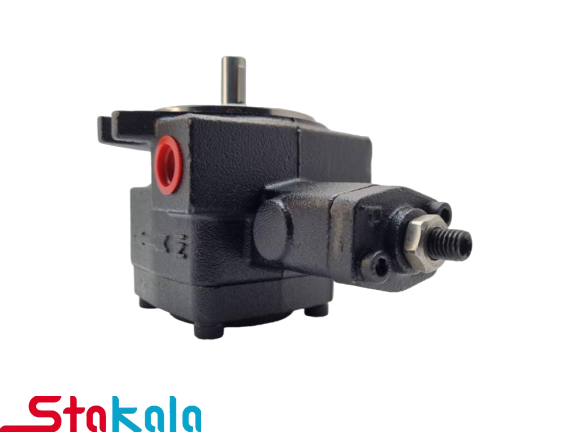

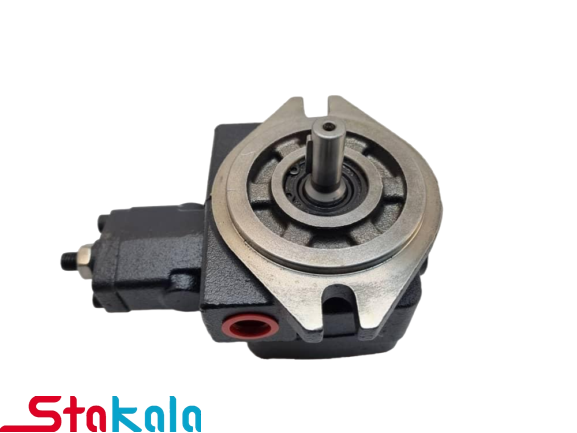

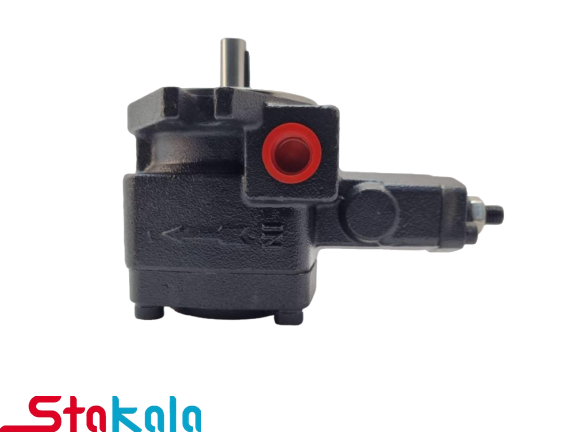

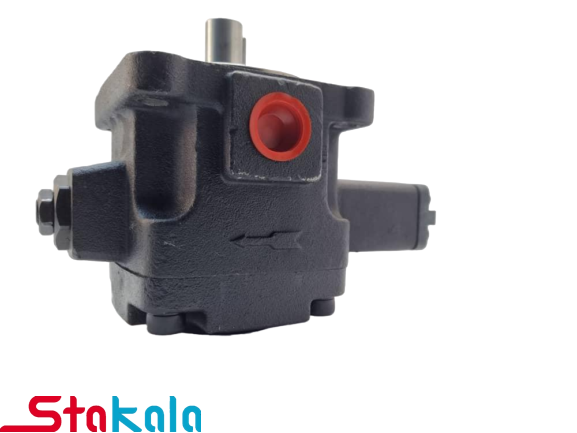

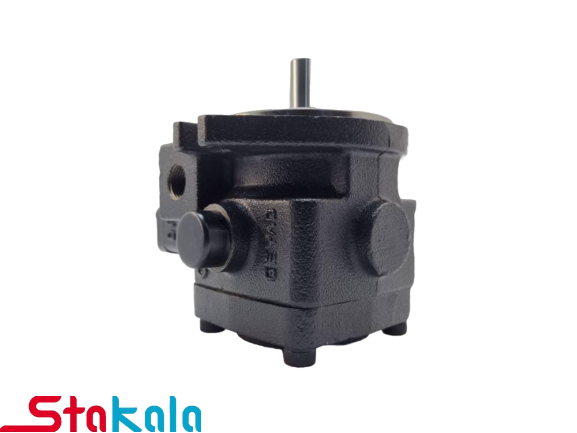

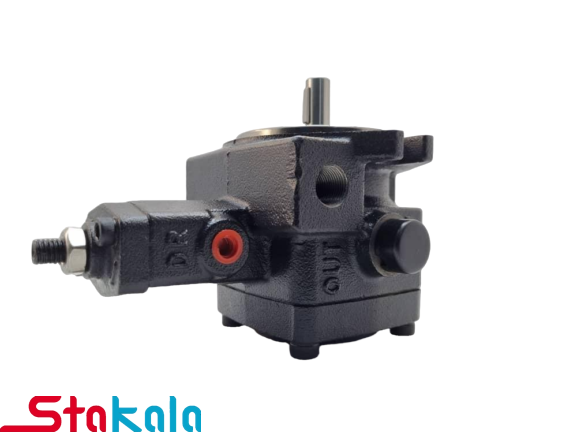

پمپ پره ای دبی متغیر سری VP1 و VP2-دستگاه های CNC

پمپ‌های کاتریجی دبی متغیر سری VP1 و VP2 با عملکرد پایدار و طراحی کامپکت، گزینه‌ای ایده‌آل برای سیستم‌های هیدرولیک صنعتی و موبایل هستند.

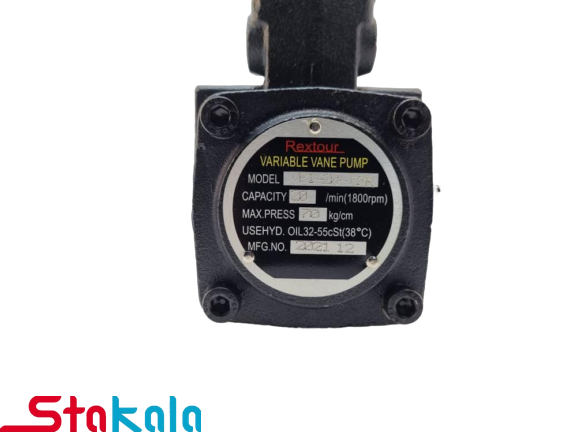

🔹 سری VP1 با دبی‌های 8، 12، 15 و 20 لیتر در دقیقه طراحی شده و از دو پیچ نصب برای اتصال بهره می‌برد.

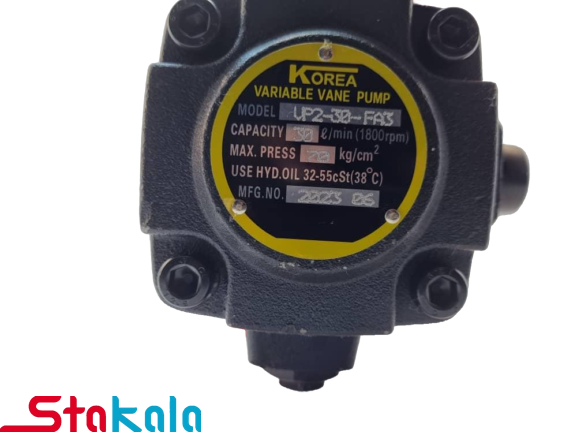

🔹 سری VP2 با دبی‌های بالاتر 30 و 40 لیتر در دقیقه تولید شده و با چهار پیچ نصب بر روی سیستم بسته می‌شود.
🔹 تمامی پمپ‌ها در سرعت 1800 دور بر دقیقه (RPM) دبی نامی خود را ارائه می‌دهند. , و حداکثر فشار قابل تنظیم 70 بار می باشد .

این پمپ‌ها با ساختار کاتریجی (Cartridge)، تعمیر و نگهداری آسان، نویز پایین و بازدهی بالا، مناسب برای کاربردهایی چون:
✔ ماشین‌آلات صنعتی CNC فرز -تراش -سنگ محور

تولید کننده:

ریال 69,900,000تاریال 97,100,000 +٪۱۰ مالیات بر ارزش افزوده

دوپیچ/ چهارپیچ

دبی در ۱۸۰۰ دور ( لیتر در دقیقه )

پاک کردن ویژگی ها

مقایسه

افزودن به علاقه مندی

پمپ‌های سری VP از نوع پمپ‌های پره‌ای (Vane Type) با دبی متغیر هستند که برای سیستم‌های هیدرولیکی با نیاز به کنترل دبی و فشار طراحی شده‌اند. در این پمپ‌ها، حجم جابجایی سیال به طور پویا بر اساس شرایط سیستم تنظیم می‌شود تا راندمان کاری بالا و اتلاف انرژی حداقل گردد.

مکانیزم عملکرد:

پمپ دارای یک روتور چرخان است که پره‌های آن تحت نیروی گریز از مرکز درون شیارها حرکت می‌کنند.

حرکت پره‌ها در محفظه استاتور (Cam Ring) موجب ایجاد ناحیه‌های مکش و تخلیه می‌شود.

بخش کلیدی در این طراحی، صفحه کنترل (Cam Ring) قابل جابجایی است که میزان مرکزیت آن نسبت به روتور تعیین‌کننده میزان دبی خروجی می‌باشد.

زمانی که نیاز سیستم تغییر کند، با تغییر فشار سیستم:

در فشار بالا: صفحه کنترل جابجا شده و حجم جابجایی کاهش می‌یابد، در نتیجه دبی خروجی کمتر می‌شود.

در فشار پایین: صفحه کنترل به موقعیت اولیه بازمی‌گردد و دبی خروجی افزایش پیدا می‌کند.

این سیستم خودتنظیم منجر به کاهش مصرف انرژی، جلوگیری از تولید گرمای اضافه و افزایش طول عمر روغن و قطعات هیدرولیکی می‌شود.

رابطه بین فشار و دبی در پمپ‌های VP

در این سری از پمپ‌ها، یک کنترل‌کننده مکانیکی فشار نصب شده است که به صورت مستقیم تغییرات فشار مدار را حس کرده و به مکانیزم داخلی منتقل می‌کند. این مکانیزم با تغییر موقعیت Cam Ring، دبی خروجی را به صورت خودکار تنظیم می‌کند.

به طور خلاصه:

افزایش فشار سیستم باعث کاهش خودکار دبی پمپ می‌شود.

کاهش فشار سیستم باعث افزایش خودکار دبی پمپ می‌شود.

این ویژگی باعث می‌شود پمپ تنها به میزان نیاز سیستم، سیال تأمین کند و در نتیجه از اتلاف انرژی و داغ شدن غیرضروری روغن جلوگیری شود.

عملکرد پمپ در حالت دبی ثابت

در صورتی که سیستم کنترل دبی پمپ غیر فعال شده یا به گونه‌ای تنظیم شود که دبی به طور ثابت در حداکثر مقدار باقی بماند:

پمپ همواره بیشترین میزان روغن را با فشار بالا تولید می‌کند.

در نبود مصرف‌کننده فعال یا زمانی که نیاز به جریان کمتر است، روغن اضافی از طریق مسیرهای اطمینان به مخزن بازمی‌گردد که این امر منجر به افزایش دمای روغن، کاهش بازدهی سیستم و افزایش استهلاک قطعات می‌شود.

این حالت برای عملکرد بهینه سیستم توصیه نمی‌شود و می‌تواند آسیب جدی به تجهیزات وارد کند.

جدول ظرفیت‌های دبی پمپ VP1 در دور ۱۸۰۰ RPM

در سری VP1 (دوپیچ)، پمپ‌ها بر اساس سایز کارتریج و حجم جابجایی در دور استاندارد ۱۸۰۰ دور بر دقیقه (RPM) ظرفیت‌های متفاوتی ارائه می‌دهند:

> توجه: مقادیر فوق به عنوان دبی اسمی (Nominal Flow Rate) در دور ۱۸۰۰ RPM و فشار کاری استاندارد در نظر گرفته شده‌اند. در فشارهای بالا ممکن است دبی واقعی کمی کاهش یابد.

پمپ‌های سری VP1نحوه بسته شدن به صورت دو پیچ می‌باشد و در دبیهای ۸، ۱۲، ۱۵ و ۲۰ لیتر در دقیقه ، در دور ۱۸۰۰ دور قابل عرضه می‌باشند

تولید کننده	تولید کنندگان چینی
دوپیچ/ چهارپیچ	دوپیچ(VP1) , چهارپیچ(VP2)
دبی در ۱۸۰۰ دور ( لیتر در دقیقه )	۸ , ۱۲ , ۱۵ , ۲۰ , ۳۰ , ۴۰
فشار کاری (بار Br)	۷۰
