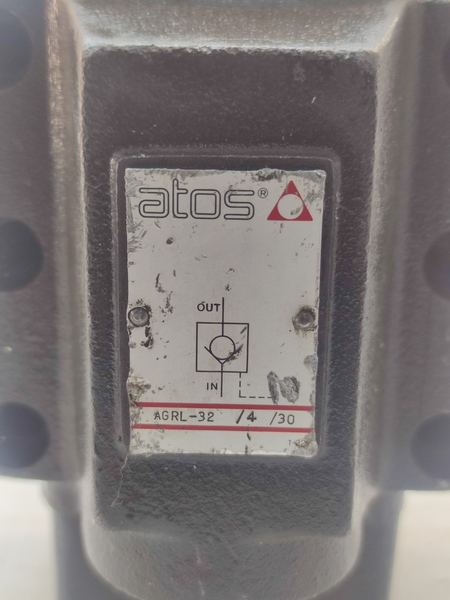

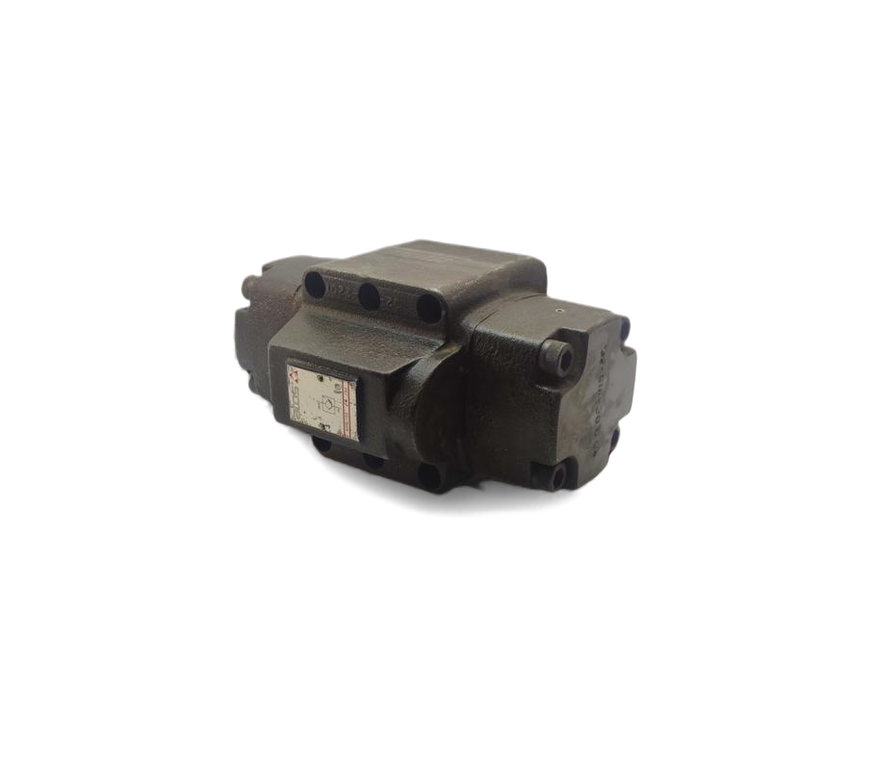

چک والو پیلوت دار بلوکی آتوس AGRL-NG32. Check valves. Piloted 1-1/4

Name: چک والو پیلوت دار بلوکی آتوس AGRL-NG32. Check valves. Piloted 1-1/4 - استاکالا
SKU: ATOS AGRL-32. Check valves. Piloted 1-1/4
Price: 4556000000 IRR
Availability: InStock

چک‌والو پیلوت‌دار AGRL-32 از سری AGRL/ADRL برند Atos است. این شیر برای نصب بر روی ساب‌پلیت (ISO 5781) طراحی شده و امکان عبور جریان در جهت معمول را بدون مساعدت پیلوت فراهم می‌کند؛ اما مسیر برگشت را تا هنگام اعمال فشار پیلوت مسدود نگه می‌دارد

تولید کننده:

ریال 455,600,000 +٪۱۰ مالیات بر ارزش افزوده

زمان تحویل: تا 3 روز کاری

افزودن به مقایسه

افزودن به علاقه مندی

⚙️ مشخصات فنی

سایز ساب‌پلیت: اندازه 32 مطابق ISO 5781
حداکثر جریان: تا 500 لیتر/دقیقه
فشار کاری: تا 315 بار
دریچه پیلوت (Port X): فشار پیلوت نسبت هندسی حدود 14.4 به 1 (برای سایز 32)
فشار شکست پیلوت: ~0.5 بار (cracking pressure)
مواد مهره‌ها: NBR استاندارد، همچنین FKM و HNBR برای دما یا محیط خاص
دمای کارکرد:
- NBR: –20 °C تا +80 °C
ویسکوزیته روغنی مجاز: 2.8 تا 500 mm²/s، با رده توصیه 15–100 mm²/s
کلاس تمیزی: ISO 4406 کلاس 20/18/15 یا NAS 1638 کلاس 9

🔄 عملکرد و نصب

جریان پیش‌فرض: از پورت A به B، بدون نیاز به فشار پیلوت.
بازگشایی مسیر برگشت: برای باز کردن مسیر B→A، پورت پیلوت (X) باید تحت فشار قرار گیرد (حداقل برابر فشار B تقسیم بر 14.4) .
نصب: بلوکی و ساب‌پلیت طبق ISO 5781 با پیچ M10 ± مشخصات استاندارد

کاربردها

کنترل برگشت‌پذیری هندلینگ جریان‌های سنگین تا 500 لیتر/دقیقه و فشار بالا.
مناسب برای محافظت از سیلندرها در حالت توقف با بار.
راهکاری مناسب برای سیستم‌هایی که نیاز به قفل‌گذاری هیدرولیکی

جدول فنی

ویژگی	مقدار
نوع	چک‌والو پیلوت‌دار، نصب بلوکی (ساب‌پلیت)
سایز	32 (ISO 5781)
جریان حداکثر	500 l/min
فشار کاری	تا 315 bar
نسبت پیلوت	~14.4
فشار پیلوت لازم	~0.5 bar (بدون بار)
مواد مهره	NBR / FKM / HNBR
دما	–40 °C تا +80 °C (با نوع مناسب مهره‌ها)
ویزکوزیته قابل پشتیبانی	2.8–500 mm²/s (ترجیحاً 15–100 mm²/s)
کلاس تمیزی	ISO 4406 20/18/15
