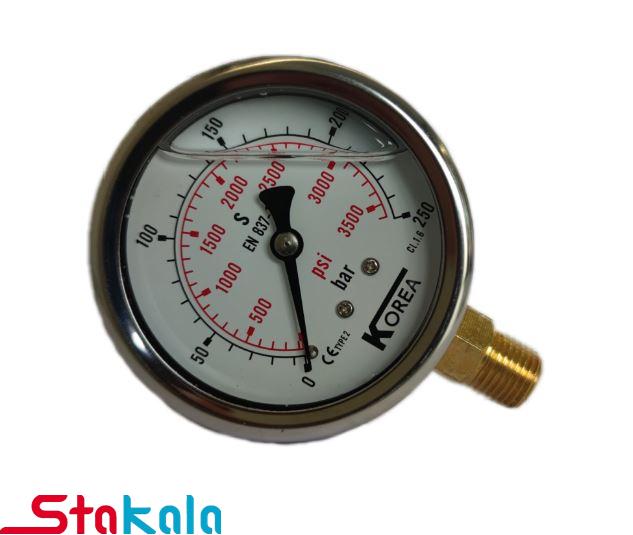

گیج‌های فشار صفحه ۶ سانتی‌متر رزوه از زیر روغنی (Korea) (مانومتر فشار)

گیج‌های فشار هیدرولیک (Pressure Gauge) یکی از ابزارهای حیاتی برای اندازه‌گیری فشار سیالات در سیستم‌های هیدرولیک و پنوماتیک هستند. این گیج‌ها در صنایع مختلفی از جمله صنایع هیدرولیک، پنوماتیک، پتروشیمی، آب و فاضلاب، و تأسیسات استفاده می‌شوند.

مشخصات کلی گیج‌های فشار قابل عرضه (مانومتر):

• قطر صفحه نمایش: ۶۰ میلی‌متر (۶ سانتی‌متر)

• نوع اتصال: رزوه پشت (Bottom Connection)

• محدوده فشار: 60 بار / 100 بار / 160 بار / 250 بار / 400 بار / 600 بار

• مایع داخلی: گلیسیرین صنعتی

• جنس بدنه: برنجی

• جنس المنت اندازه‌گیری: برنجی

• نوع نمایشگر: آنالوگ (عقربه‌ای)

• نوع المنت اندازه‌گیری فشار: بوردون تیوب (Bourdon Tube)

دقت گیج‌های فشار

دقت این گیج‌ها معمولاً 2% ± از مقدار اندازه‌گیری شده است. دقت گیج به عوامل مختلفی مانند کیفیت ساخت، برند، شرایط محیطی و نحوه کالیبراسیون بستگی دارد.

کاربرد درجه‌های روغنی یا گلیسرینی چیست و چرا داخل گیج فشار گلیسیرین ریخته می‌شود؟

اضافه کردن گلیسیرین به گیج‌های فشار دلایل متعددی دارد که شامل موارد زیر می‌شود:

• کاهش ارتعاشات عقربه: در محیط‌های صنعتی که ماشین‌آلات و تجهیزات لرزش دارند، گلیسیرین باعث کاهش حرکت اضافی عقربه و بهبود خوانایی نمایشگر می‌شود.

• محافظت از قطعات داخلی گیج: گلیسیرین مانع از خوردگی و فرسایش اجزای داخلی شده و عمر مفید گیج را افزایش می‌دهد.

• افزایش دقت اندازه‌گیری: کاهش تأثیر ارتعاشات و شوک‌های فشاری باعث می‌شود مقدار نشان داده شده پایدارتر باشد.

• عملکرد بهتر در دماهای پایین: گلیسیرین از ایجاد بخار آب داخل گیج جلوگیری کرده و مانع از یخ‌زدگی در دماهای پایین می‌شود.

عملکرد گیج فشار

این گیج‌ها بر اساس اصل لوله بوردون (Bourdon Tube) کار می‌کنند:
وقتی سیال تحت فشار وارد گیج می‌شود، لوله بوردون که به‌صورت حلقوی طراحی شده، باز شده و تغییر شکل می‌دهد. این تغییر شکل مکانیکی از طریق یک مکانیزم داخلی به حرکت عقربه روی صفحه مدرج تبدیل می‌شود. مقدار فشار اعمال‌شده توسط عقربه بر روی صفحه نمایش خوانده می‌شود.

کاربردهای گیج‌های فشار روغنی

• سیستم‌های هیدرولیکی و پنوماتیکی

• تجهیزات صنعتی و ماشین‌آلات سنگین

• پمپ‌ها و کمپرسورها

• سیستم‌های آب و فاضلاب

• مراکز تست و آزمایشگاهی

• کارخانه‌های شیمیایی و پتروشیمی

نکات مهم در انتخاب گیج فشار

• محدوده فشار کاری را حداقل ۳۰ درصد بالاتر از فشار کاری سیستم در نظر بگیرید تا عمر مفید گیج افزایش یابد.

• دقت گیج را متناسب با نیاز سیستم انتخاب کنید (مثلاً برای تجهیزات حساس از دقت ۰.۵% و برای سیستم‌های عمومی 2% مناسب است).

• بدنه استیل برای محیط‌های خورنده و بدنه برنجی برای محیط‌های معمولی استفاده می‌شود.

• از نوع روغنی (گلیسرینی) در سیستم‌های با لرزش بالا و از نوع خشک در محیط‌های بدون لرزش استفاده کنید.

این گیج‌های فشار با طراحی مشابه مدل‌های ویکا (WIKA) یا معادل آن تولید شده‌اند، که توسط تولیدکنندگان چینی به‌طور دقیق کپی شده‌اند. شماره معادل ویکا برای این مدل‌ها (WIKA 232.53) می‌باشد.

چرا گلیسیرین داخل گیج فشار زرد می‌شود؟

دلایل اصلی تغییر رنگ و زرد شدن گلیسیرین عبارتند از:

• قرار گرفتن در معرض نور UV: اگر گیج در محیطی باشد که در معرض نور مستقیم خورشید یا نور ماورای بنفش (UV) قرار گیرد، ترکیب شیمیایی گلیسیرین تغییر کرده و باعث زرد شدن آن می‌شود.

• تأثیر دما و گرما: دمای بالا می‌تواند باعث اکسید شدن گلیسیرین شده و آن را به رنگ زرد یا قهوه‌ای متمایل کند.

• واکنش با اجزای داخلی گیج: اگر مواد داخل گیج از کیفیت مناسبی برخوردار نباشند، ممکن است ترکیبات شیمیایی آن‌ها با گلیسیرین واکنش داده و باعث تغییر رنگ شوند.

• آلودگی یا جذب رطوبت: اگر گیج در محیط‌های مرطوب یا آلوده استفاده شود، ممکن است گلیسیرین ناخالصی‌هایی را جذب کرده و به مرور زمان تغییر رنگ دهد.

آیا تغییر رنگ گلیسیرین مشکلی ایجاد می‌کند؟

در بیشتر مواقع، تغییر رنگ گلیسیرین فقط یک موضوع ظاهری است و تأثیر زیادی بر عملکرد گیج ندارد. اما در شرایط زیر نیاز به تعویض آن وجود دارد:

• اگر گلیسیرین بسیار کدر شده و باعث کاهش خوانایی عقربه‌ها شود.

• اگر مشاهده شود که گلیسیرین حباب‌های زیادی دارد و حرکت عقربه را مختل می‌کند.

• اگر تغییر رنگ نشان‌دهنده آلودگی شدید یا تخریب شیمیایی باشد.

چگونه گلیسیرین داخل گیج را تعویض کنیم؟

1. گیج را از سیستم جدا کنید تا فشار روی آن نباشد.

2. درپوش مخصوص گلیسیرین را باز کنید (معمولاً در قسمت بالای گیج قرار دارد).

3. مایع قدیمی را تخلیه کرده و گیج را تمیز کنید.

4. گلیسیرین جدید و مناسب را به آرامی داخل گیج بریزید تا از ایجاد حباب جلوگیری شود.

5. درپوش را ببندید و گیج را مجدداً نصب کنید.

💡 نکته: همیشه از گلیسیرین مخصوص گیج‌های فشار استفاده کنید. برخی مدل‌ها از سیلیکون یا مخلوط گلیسیرین و سیلیکون استفاده می‌کنند که در برابر تغییرات دمایی مقاوم‌تر است.

چگونه از تغییر رنگ زودهنگام گلیسیرین جلوگیری کنیم؟

• گیج را از نور مستقیم خورشید دور نگه دارید.

• از گیج‌های با روغن سیلیکونی استفاده کنید (در دماهای بالا پایدارتر هستند).

• گیج را به‌طور دوره‌ای بررسی کنید و در صورت تغییر رنگ زیاد، مایع آن را تعویض نمایید.

• در محیط‌های با مواد شیمیایی خاص از گیج‌های مخصوص استفاده کنید که مقاوم‌تر هستند.

چرا از شیر زیر گیج فشار استفاده می‌شود؟

شیر زیر گیجی (Gauge Valve) یا شیر مانومتر، قطعه‌ای است که بین گیج فشار و سیستم نصب می‌شود و وظایف مهمی بر عهده دارد. این شیرها معمولاً در سیستم‌های هیدرولیکی، پنوماتیکی و صنعتی به کار می‌روند و باعث افزایش عمر گیج فشار، سهولت تعمیرات و کنترل بهتر فشار می‌شوند.

مزایای استفاده از شیر زیر گیجی:

• محافظت از گیج فشار در برابر نوسانات ناگهانی فشار: در برخی سیستم‌ها، تغییرات ناگهانی فشار (Pressure Surges) رخ می‌دهد که می‌تواند به گیج آسیب بزند. شیر زیر گیجی امکان کاهش و کنترل این نوسانات را فراهم می‌کند.

• افزایش عمر مفید گیج فشار: اگر فشار به‌صورت مداوم و با شدت زیاد به گیج اعمال شود، قطعات داخلی آن دچار استهلاک زودرس می‌شوند. با بستن شیر هنگام عدم نیاز، از فرسودگی گیج جلوگیری می‌شود.

• جلوگیری از آسیب هنگام نصب یا تعویض گیج: در صورتی که نیاز به تعویض یا تعمیر گیج فشار باشد، با استفاده از شیر زیر گیجی می‌توان گیج را بدون تخلیه کل سیستم، جدا کرد.

• تسهیل عملیات کالیبراسیون و تست گیج فشار: برای تست و کالیبره کردن گیج، می‌توان شیر را بسته و از یک منبع فشار مرجع استفاده کرد.

• کنترل خروجی فشار برای قرائت دقیق‌تر: شیر زیر گیجی کمک می‌کند تا فشار دقیق‌تر و پایدارتر خوانده شود.

رنج فشار:

این فشارسنج‌ها قادر به اندازه‌گیری فشار در محدوده‌های 60، 100، 160، 250 و 400 بار هستند که معادل فشار در واحد psi برای هر رنج به ترتیب به صورت زیر است:

• 60 بار ≈ 870 psi

• 100 بار ≈ 1450 psi

• 160 بار ≈ 2320 psi

• 250 بار ≈ 3625 psi

• 400 بار ≈ 5800 psi
