شیر یک طرفه زیرشیری (مدولار) 3/8 P و T کنترل Korea سری MC سایز NG10

سوپاپ زیرشیری P کنترل و T برگشت کنترل به‌صورت زیر شیری بر روی بلوک منیفولد هیدرولیک سایز 3/8 – NG10 قابل عرضه می باشد .

سوپاپ P کنترل مدولار زیر شیری 3/8-NG10
سوپاپ T کنترل مدولار زیر شیری 3/8-NG10

تولید کننده:

ریال 97,860,000 +٪۱۰ مالیات بر ارزش افزوده

خط کنترل

پاک کردن ویژگی ها

افزودن به مقایسه

افزودن به علاقه مندی

سوپاپ زیرشیری P و T کنترل برند Korea -مدولار در سایز 3/8

(MC03TO5-20)- (MC03PO5-20)

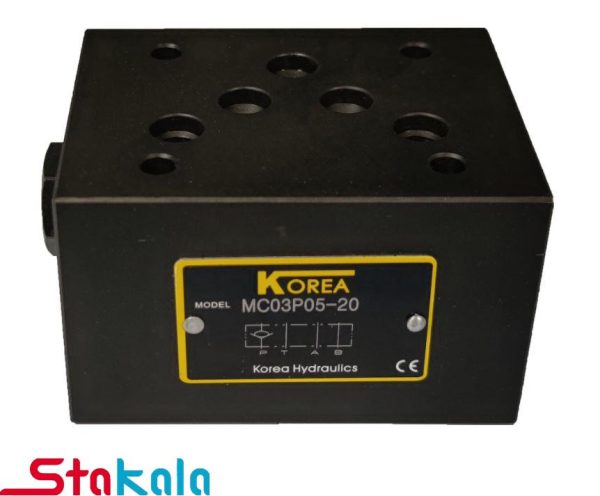

سوپاپ P کنترل مدولار زیر شیری 3/8-NG10

سوپاپ‌ها زیرشیریزیرشیری P کنترل برای جلوگیری از بازگشت جریان سیال در سیستم‌های هیدرولیکی استفاده می‌شوند. و بر اساس استاندارد (ISO4401), CETOP5 قابل عرضه می باشد.همانطور که از شماتیک این نوع شیر مدولار مشخص است سیال از پورت P وارد بلوک شده و از سمت دیگر پورت P خارج می شود ولی سیال نمی تواند از قسمت بالایی پورت P به طور بلعکس عبور کند.

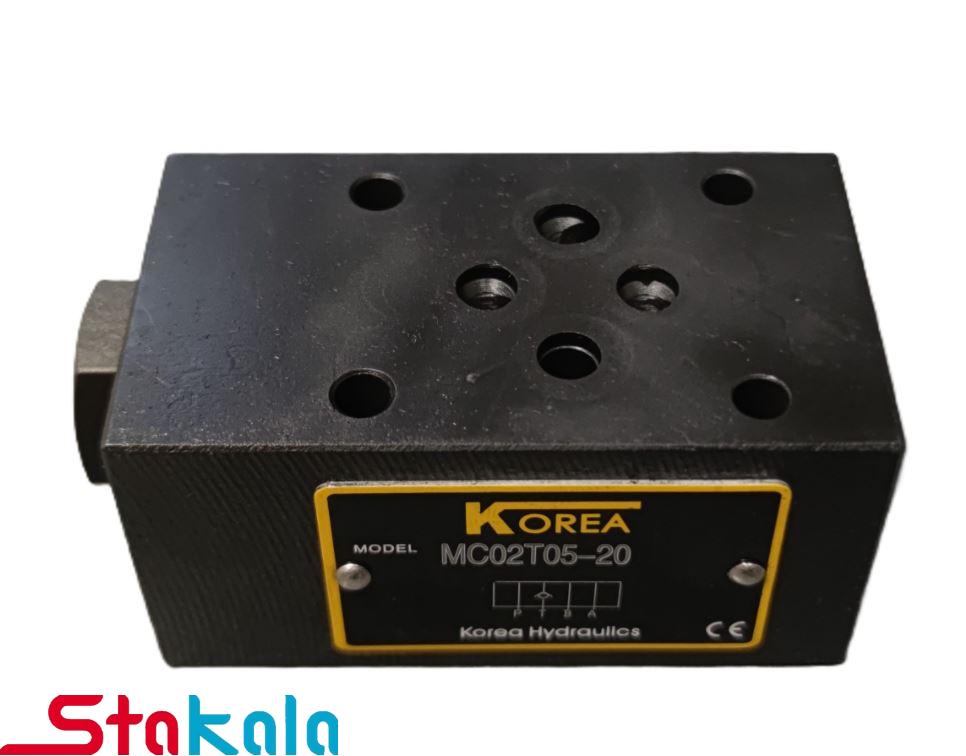

سوپاپ T کنترل مدولار زیر شیری 3/8-NG10

سوپاپ T کنترل مدولار زیر شیری یکی از انواع شیرهای یک‌طرفه (Check Valve) یا کنترل‌کننده جریان در سیستم‌های هیدرولیکی است. این قطعه برای کنترل عبور سیال در یک جهت خاص و جلوگیری از برگشت جریان استفاده می‌شود. سوپاپ‌های T کنترل در مدارهای هیدرولیکی برای حفظ فشار، جلوگیری از برگشت روغن، و ایجاد کنترل بهتر بر روی سیال به‌کار می‌روند.و بر اساس استاندارد، ISO4401می باشد. (CETOP5)

مشخصات فنی سایز قفلT کنترل مدولار 3/8 اینچ (MC03T05-20)

نوع کنترل سیال: سوپاپ مدولار(یک طرفه)ورودی T کنترل
حداکثر دبی عبوری: برای سایز 3/8 اینچ،60 لیتربردقیقه
حداکثر فشار کاری: 320 بار (براساس دیتاشیت سازنده و 200 بار توصیه استاکالا)
نوع عملکرد: شیر یک‌طرفه مستقیم (Direct Operated Check Valve)
جنس بدنه: فولاد با پوشش مقاوم
نوع نصب: مدولار، قابل نصب در زیر شیرهای کنترل جهت 3/8

حداکثر دبی و اختلاف فشار (ΔP) در شیرهای مدولار3/8″ T کنترل

🔹 برای شیر مدولاربا سایز 3/8 اینچ، میزان دبی قابل عبور وابسته به اختلاف فشار (ΔP) و مشخصات طراحی آن است. با توجه به استانداردهای رایج برای شیرهای مدولار کنترل فشار در این سایز، معمولاً دبی عبوری بر مبنای اختلاف فشار حدود 5 بار خواهد در نظر گرفته می شوند.

📌 کاربرد شیرهای مدولار T کنترل

این شیرهای مدولار در سیستم‌های هیدرولیکی و پنوماتیکی برای کنترل جریان، فشار و جلوگیری از برگشت سیال استفاده می‌شوند. طراحی مدولار این شیرها باعث می‌شود که به‌راحتی زیر بلوک‌های کنترلی یا روی مانفولدهای هیدرولیکی نصب شوند و نیاز به لوله‌کشی اضافی را کاهش دهند.

تولید کننده	korea
سایز پورت (اینچ)	3/8"
استاندارد نصب ISO 4401	CETOP3 , CETOP5
دبی شیر هیدرولیک (لیتر در دقیقه)	۶۰
خط کنترل	P کنترل , T کنترل
