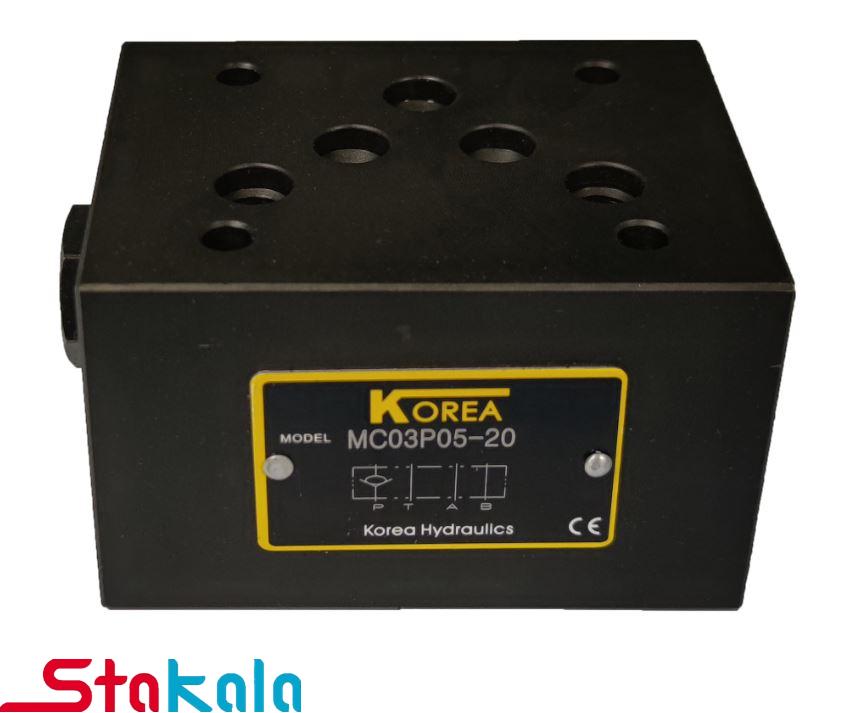

سوپاپ زیرشیری P  و T کنترل برند Korea -مدولار در سایز  3/8

(MC03TO5-20)- (MC03PO5-20)

سوپاپ P کنترل مدولار زیر شیری 3/8-NG10

 سوپاپ‌ها زیرشیریزیرشیری P کنترل برای جلوگیری از بازگشت جریان سیال در سیستم‌های هیدرولیکی  استفاده می‌شوند. و بر اساس استاندارد (ISO4401),  CETOP5 قابل عرضه می باشد.همانطور که از شماتیک این نوع شیر مدولار مشخص است سیال از پورت P وارد بلوک شده و از سمت دیگر پورت P  خارج می شود ولی سیال نمی تواند از قسمت بالایی پورت P به طور بلعکس عبور کند.

سوپاپ T کنترل مدولار زیر شیری 3/8-NG10

سوپاپ T کنترل مدولار زیر شیری یکی از انواع شیرهای یک‌طرفه (Check Valve) یا کنترل‌کننده جریان در سیستم‌های هیدرولیکی است. این قطعه برای کنترل عبور سیال در یک جهت خاص و جلوگیری از برگشت جریان استفاده می‌شود. سوپاپ‌های T کنترل در مدارهای هیدرولیکی برای حفظ فشار، جلوگیری از برگشت روغن، و ایجاد کنترل بهتر بر روی سیال به‌کار می‌روند.و بر اساس استاندارد، ISO4401می باشد. (CETOP5)

مشخصات فنی سایز قفلT کنترل مدولار 3/8 اینچ (MC03T05-20)

• نوع کنترل سیال: سوپاپ مدولار(یک طرفه)ورودی T کنترل
• حداکثر دبی عبوری: برای سایز 3/8 اینچ،60 لیتربردقیقه
• حداکثر فشار کاری: 320 بار (براساس دیتاشیت سازنده و 200 بار توصیه استاکالا)
• نوع عملکرد: شیر یک‌طرفه مستقیم (Direct Operated Check Valve)
• جنس بدنه: فولاد با پوشش مقاوم
• نوع نصب: مدولار، قابل نصب در زیر شیرهای کنترل جهت 3/8

حداکثر دبی و اختلاف فشار (ΔP) در شیرهای مدولار3/8″ T کنترل

🔹 برای شیر مدولاربا سایز 3/8 اینچ، میزان دبی قابل عبور وابسته به اختلاف فشار (ΔP) و مشخصات طراحی آن است. با توجه به استانداردهای رایج برای شیرهای مدولار کنترل فشار در این سایز، معمولاً دبی عبوری بر مبنای اختلاف فشار حدود 5 بار خواهد در نظر گرفته می شوند.

📌 کاربرد شیرهای مدولار T کنترل

این شیرهای مدولار در سیستم‌های هیدرولیکی و پنوماتیکی برای کنترل جریان، فشار و جلوگیری از برگشت سیال استفاده می‌شوند. طراحی مدولار این شیرها باعث می‌شود که به‌راحتی زیر بلوک‌های کنترلی یا روی مانفولدهای هیدرولیکی نصب شوند و نیاز به لوله‌کشی اضافی را کاهش دهند.
