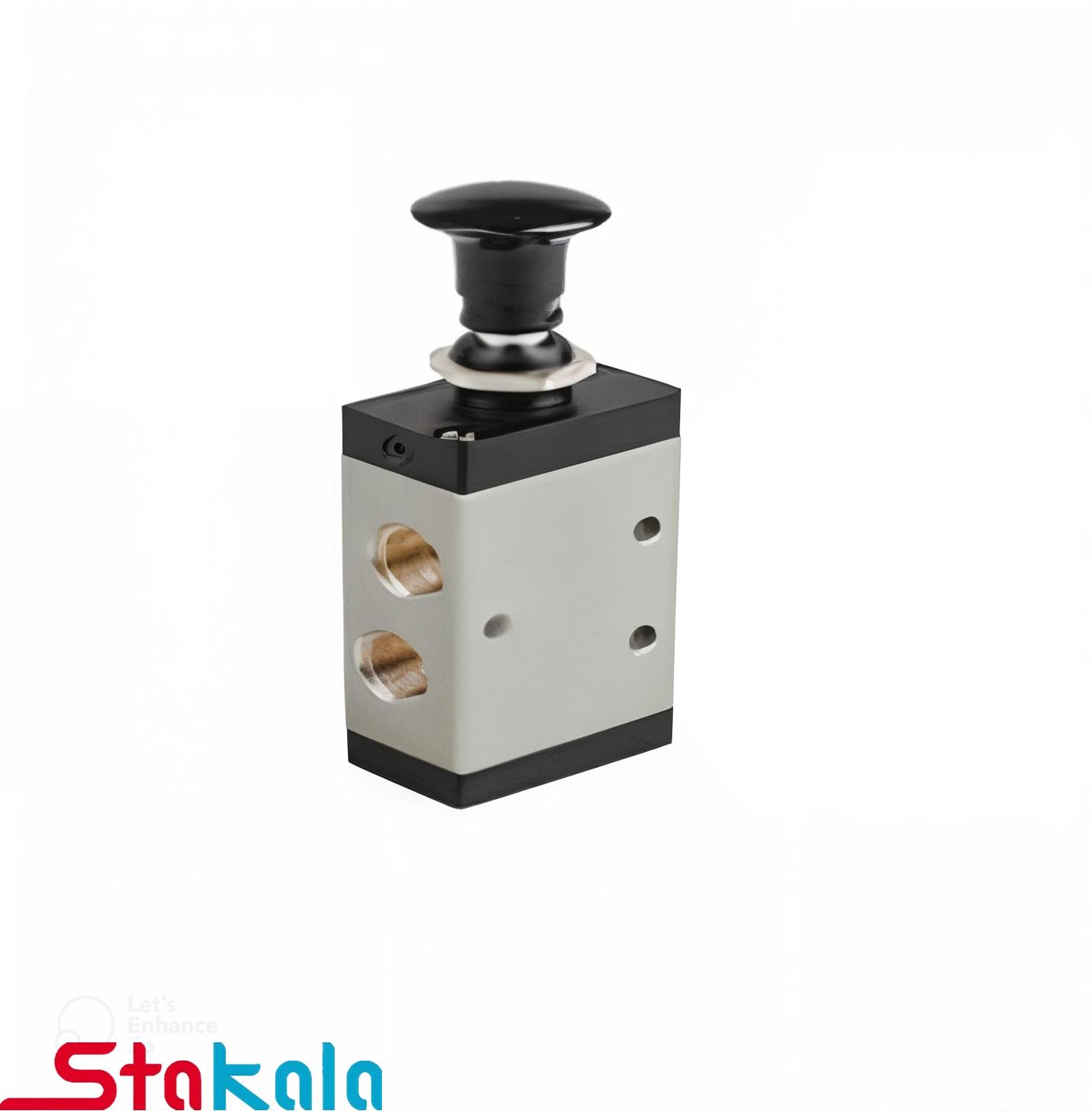

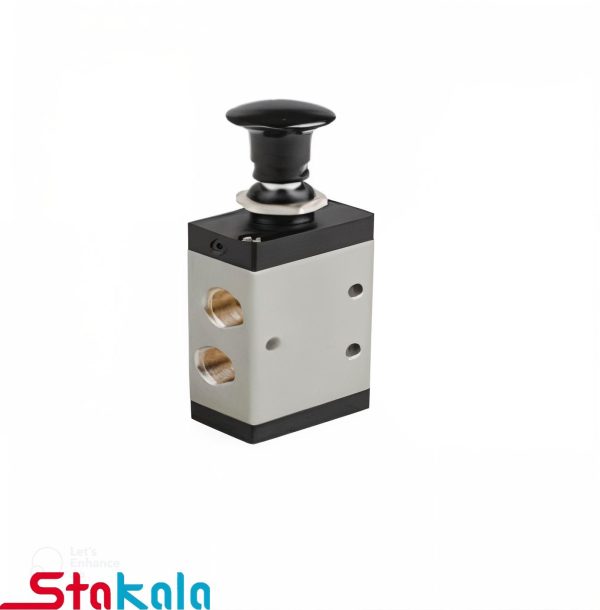

شیر دستی پنوماتیک 3/2 , 5/2 کشویی برند ایرسان

شیر دستی پنوماتیک کشویی 3/2 و 5/2 برند ایرسان

شیرهای دستی پنوماتیک برند ایرسان از نوع کشویی (Sliding Spool Valve) هستند که برای کنترل مسیر هوای فشرده در سیستم‌های پنوماتیکی استفاده می‌شوند. این شیرها با استفاده از یک اهرم دستی، دکمه فشاری یا دستگیره چرخشی عمل کرده و مسیر جریان را تغییر می‌دهند.

🔹 تفاوت بین شیرهای 3/2 و 5/2

🔸 شیر 3/2 (سه راهه، دو حالته):
✅ دارای ۳ پورت و ۲ وضعیت است:

• ورودی هوا (P) یا عدد 1

• خروجی به عملگر (A)

• تخلیه هوا (R)
  ✅ در یکی از حالت‌ها، جریان هوا از ورودی (P) به خروجی (A) هدایت می‌شود.
  ✅ در حالت دیگر، خروجی (A) به تخلیه (R) متصل شده و مسیر بسته می‌شود.
  ✅ بیشتر در سیلندرهای یک‌طرفه و مدارات ساده استفاده می‌شود.

🔸 شیر 5/2 (پنج راهه، دو حالته):
✅ دارای ۵ پورت و ۲ وضعیت است:

• ورودی هوا (P) یا  (1)

• دو خروجی به سیلندر (A و B) (2-3)

• دو پورت تخلیه هوا (R و S)
  ✅ در یکی از وضعیت‌ها، ورودی (P) به خروجی (A) متصل شده و B به تخلیه می‌رود.
  ✅ در وضعیت دیگر، ورودی (P) به B متصل شده و A به تخلیه می‌رود.
  ✅ برای کنترل سیلندرهای دوطرفه استفاده می‌شود، چون می‌تواند هر دو طرف سیلندر را تغذیه کند.ولی نمی تواند سیلندر پنوماتیک را بطور مقطعی در کورس مشخصی کنترل کند یا سیلندر بسته و یا باز می شود . برای کنترل سیلندر و نگه داشتن آن بطور مقطعی از شیر 5/3 سه حالته باید استفاده شود .

🔹 انواع عملکرد برگشت در این شیرها

این شیرها معمولاً در دو مدل اصلی موجود هستند:

🔸 برگشت فنر (Spring Return):
✅ پس از رها کردن اهرم یا دکمه، شیر به حالت اولیه بازمی‌گردد.
✅ مناسب برای مواقعی که باید جریان هوا پس از قطع فرمان، به‌صورت خودکار به حالت اولیه برگردد.

🔸 قفلی (Detent):
✅ در هر موقعیتی که تنظیم شود، در همان حالت باقی می‌ماند تا کاربر مجدداً آن را تغییر دهد.
✅ مناسب برای سیستم‌هایی که نیاز به حفظ حالت شیر در یک موقعیت خاص دارند.

🔹 ویژگی‌های شیر دستی پنوماتیک کشویی برند ایرسان

✅ ساخته‌شده از آلومینیوم آنودایزشده: مقاوم در برابر خوردگی و سبک
✅ عملکرد سریع و قابل‌اعتماد: تأمین هوای یکنواخت و بدون نشتی
✅ دارای مکانیزم کشویی دقیق: امکان تغییر وضعیت نرم و بدون گیر
✅ قابل نصب بر روی تجهیزات مختلف: سازگار با طیف وسیعی از سیستم‌های پنوماتیکی
✅ در مدل‌های مختلف: دارای اهرم چرخشی، دکمه‌ای، فشاری و دستی کشویی
