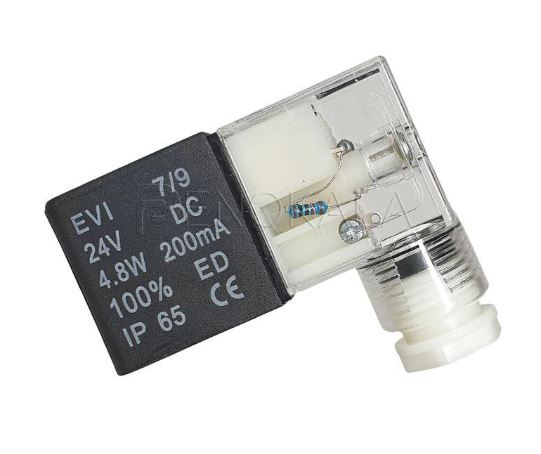

بوبین شیر پنوماتیک قطر داخلی 9 میلی‌متری – ولتاژ (AC-220V، 12V-DC، 24V-DC، AC-110V)
بوبین شیر پنوماتیک قطر داخلی 9 میلی‌متری – ولتاژ (AC-220V، 12V-DC، 24V-DC، AC-110V) - Image 2

بوبین شیر پنوماتیک قطر داخلی 9 میلی‌متری – ولتاژ (AC-220V، 12V-DC، 24V-DC، AC-110V)

بوبین شیر پنوماتیک با شفت 9 میلی‌متر، یک قطعه الکترومغناطیسی است که برای کنترل شیرهای پنوماتیک در سیستم‌های هیدرولیکی و پنوماتیکی مورد استفاده قرار می‌گیرد. این بوبین‌ها در ولتاژهای مختلف 220V، 12V، 24V و 110V موجود هستند و دارای شفت با قطر داخلی 9 میلی‌متر می‌باشند. ساختار آن‌ها از مواد با کیفیت بالا مانند سیم‌پیچ‌های مسی با عایق مقاوم و بدنه‌هایی از پلاستیک مهندسی یا آلومینیوم تشکیل شده است، که برای تحمل شرایط فشار بالا و دماهای مختلف طراحی شده‌اند. این بوبین‌ها برای کاربردهای مختلف در صنعت، مانند سیستم‌های پنوماتیکی و اتوماسیون صنعتی، گزینه‌ای ایده‌آل هستند.

✅ قابل استفاده در برندهای زیر:این بوبین با اکثر شیرهای برقی استاندارد پنوماتیک سازگار است، از جمله:

  • Airtac (ایرتک)

  • Airson (ایرسان)

  • Vesta (وستا)

  • Badran (بادران)

  • Shako (شاکو)

  • SNS

  • Mindman

  • Festo (در برخی مدل‌های عمومی)

  • TORK

  • Camozzi

  • YPC

  • SMC (مدل‌های اقتصادی یا غیر اختصاصی)

  • و سایر شیرهای استاندارد با شفت 9 میلی‌متر

تولید کننده: تولید کنندگان چینی

Price range: ریال 3,550,000 through ریال 23,090,000 +٪۱۰ مالیات بر ارزش افزوده

افزودن به مقایسه
افزودن به علاقه مندی

بوبین شیر برقی پنوماتیک شفت 9 میلی‌متری – ولتاژهای متنوع (12V، 24V، 110V، 220V)

بوبین شیر برقی پنوماتیک با شفت ۹ میلی‌متری یکی از اجزای کلیدی در سیستم‌های کنترل جریان هوای فشرده است که با اعمال میدان مغناطیسی، عملکرد باز و بسته شدن شیر برقی را کنترل می‌کند. این بوبین‌ها برای نصب روی انواع شیرهای پنوماتیک صنعتی طراحی شده‌اند و با ولتاژهای مختلف عرضه می‌شوند.

ولتاژهای ورودی و مقاومت سیم‌پیچ

ولتاژ نوع جریان مقاومت تقریبی (Ω) توان مصرفی تقریبی (W)
12V DC مستقیم 6 ~ 10 6 ~ 8
24V DC مستقیم 18 ~ 22 4 ~ 10
24V AC متناوب 14 ~ 18 (در حالت سرد) 6 ~ 8
110V AC متناوب 330 ~ 400 8 ~ 10
220V AC متناوب 700 ~ 1000 8 ~ 12

استاندارد سوکت و اتصال بوبین

  • استاندارد سوکت: DIN 43650-A یا ISO 4400
  • تعداد پین: ۲ پین تغذیه + ۱ پین ارت (زمین)
  • نوع اتصال: سوکت چهارگوش با پیچ یا کلیپ نگهدارنده
  • درجه حفاظت سوکت: IP65 یا بالاتر

استاندارد سوکت و اتصال بوبین

بوبین‌های شفت ۹ معمولاً با سوکت‌های استاندارد صنعتی از نوع DIN 43650-A یا ISO 4400 طراحی می‌شوند. این استانداردها در بسیاری از شیرهای برقی پنوماتیک رایج هستند و مزایای زیر را فراهم می‌کنند:

  • تعداد پین: ۲ پین برای تغذیه (L و N یا + و -) و ۱ پین ارت (زمین)

  • نوع اتصال: سوکت چهارگوش با قفل پیچ یا کلیپ برای تثبیت ایمن روی بوبین

  • درجه حفاظت سوکت:  IP65  (در صورت استفاده از کانکتورهای مرغوب و درزگیری مناسب)

مشخصات فنی عمومی

  • جنس بدنه بوبین: رزین مقاوم در برابر حرارت

  • درجه حفاظتی: IP65 – مقاوم در برابر گرد و غبار و پاشش آب

  • ارتفاع بوبین: حدود 30 میلی‌متر

  • ابعاد عمومی: حدود 55×40 میلی‌متر

  • قطر شفت: 9 میلی‌متر

عملکرد در شرایط مداوم

  • عملکرد مداوم تا ۴ ساعت بدون کاهش کارایی

  • در برخی موارد خاص، بوبین تا ۵ ساعت نیز به کار خود ادامه داده، اما به منظور افزایش طول عمر و جلوگیری از سوختگی، حداکثر زمان توصیه‌شده اتصال مداوم ۴ ساعت در نظر گرفته می‌شود.

ویژگی‌ها و مزایا

  • کیفیت بالا: ساخته‌شده از مواد اولیه مقاوم و بادوام

  • عملکرد پایدار: مناسب برای استفاده مداوم صنعتی با دوره کاری 100%

  • مقاوم در برابر شرایط محیطی: دارای درجه حفاظت IP65

  • انعطاف‌پذیری در ولتاژ: قابل استفاده با انواع سیستم‌های کنترل با ولتاژهای مختلف

موارد کاربرد و تطابق

بوبین‌های شفت ۹ میلی‌متری مناسب برای استفاده در شیرهای برقی پنوماتیک سری‌های زیر هستند:

  • سری‌های 4V: شامل 4V210، 4V220، 4V230، 4V310، 4V320، 4V410، 4V420 و مدل‌های مشابه

دلایل رایج سوختگی بوبین

  1. ولتاژ نامناسب یا اشتباه: استفاده از ولتاژ بالاتر از مقدار مشخص‌شده

  2. بار اضافی: کار در شرایطی که شیر تحت فشار بالا یا گیرکردگی است

  3. گرمای بیش‌از‌حد: به‌علت تهویه نامناسب یا کارکرد بلندمدت

  4. نفوذ رطوبت و گرد و غبار: به‌خصوص در محیط‌های بدون IP مناسب

  5. فرسودگی طبیعی: در اثر استفاده مداوم یا شرایط کاری سخت

  6. عدم هماهنگی با فشار سیستم: فشار بالا و نبود کنترل دقیق

سازگاری با شیرهای برقی

مناسب برای شیرهای برقی پنوماتیکی سری: 4V210، 4V220، 4V230، 4V310، 4V320، 4V410، 4V420 و مدل‌های مشابه

✅ قابل استفاده در برندهای زیر:این بوبین با اکثر شیرهای برقی استاندارد پنوماتیک سازگار است، از جمله:

  • Airtac (ایرتک)

  • Airson (ایرسان)

  • Vesta (وستا)

  • Badran (بادران)

  • Shako (شاکو)

  • SNS

  • Mindman

  • Festo (در برخی مدل‌های عمومی)

  • TORK

  • Camozzi

  • YPC

  • SMC (مدل‌های اقتصادی یا غیر اختصاصی)

  • و سایر شیرهای استاندارد با شفت 9 میلی‌متر

دلایل رایج سوختگی بوبین‌ها

  • استفاده از ولتاژ اشتباه یا بیش از حد مجاز
  • بار اضافی به‌دلیل فشار بالا یا گیر کردن شیر
  • کار در دمای بیش‌ازحد مجاز بدون تهویه مناسب
  • نفوذ گرد و غبار و رطوبت در صورت نبود آب‌بندی مناسب
  • فرسودگی طبیعی بر اثر گذشت زمان و استفاده مداوم
  • عدم هماهنگی بوبین با فشار سیستم پنوماتیک

  • طول: حدود 55 میلی‌متر (بسته به مدل ممکن است متفاوت باشد)

  • عرض: حدود 40 میلی‌متر

  • قطر شفت: 9 میلی‌متر

  • وزن: معمولاً حدود 200 تا 300 گرم

جدول مقاومت سیم‌پیچ:

ولتاژ (VOLTAGE ) نوع جریان َAC/DC مقاومت تقریبی (اهم)   (RESISTANCE) توان مصرفی تقریبی  (W)
12V DC مستقیم 6 ~ 10 Ω 6 ~ 8 وات
24V DC مستقیم 18 ~ 22 Ω 4 ~ 10 وات
24V AC متناوب 14 ~ 18 Ω (در حالت سرد) 6 ~ 8 وات
110V AC متناوب 330 ~ 400 Ω 8 ~ 10 وات
220V AC متناوب 700 ~ 1000 Ω 8 ~ 12 وات

روش تست بوبین (سیم‌پیچ، کویل یا Solenoid Coil)

✅ 1. تست با مولتی‌متر (در حالت اهم‌سنج / مقاومت)

هدف: بررسی سالم بودن سیم‌پیچ از نظر قطعی یا اتصال کوتاه.

🔹 مراحل:

  • دستگاه را از برق جدا کنید.

  • مولتی‌متر را روی حالت اندازه‌گیری مقاومت (Ω) بگذارید.

  • پراب‌ها را به دو سر بوبین وصل کنید.

🔹 نتایج:

  • اگر مقاومت عددی در محدوده‌ی مشخص (مثلاً بین 5Ω تا 100Ω) بود، بوبین سالمه.

  • اگر مقاومت بی‌نهایت (OL یا ∞) بود، بوبین قطع شده.

  • اگر مقاومت خیلی کم (تقریباً صفر) بود، احتمال اتصال کوتاه در سیم‌پیچ وجود داره.

❗ عدد دقیق مقاومت بستگی به نوع و ولتاژ بوبین داره (مثلاً 24V AC، 220V AC یا 24V DC).

✅ 2. تست با ولتاژ (برق‌دار کردن بوبین)

هدف: بررسی عملکرد بوبین در عمل.

🔹 مراحل:

  • بوبین رو از تجهیز (مثلاً شیر برقی یا رله) جدا نکن.

  • برق مناسب (مطابق مشخصات درج‌شده روی بوبین) رو بهش وصل کن.

  • گوش بده یا دست بزن به بدنه برای تشخیص صدای “کلیک” یا احساس لرزش.

🔹 نتایج:

  • اگر صدای کشیدن یا لرزش احساس کردی، بوبین عمل می‌کنه.

  • اگر هیچ حرکتی نبود، بوبین خراب یا ضعیف شده.

❗ حتماً با احتیاط و رعایت ایمنی انجام بده، مخصوصاً برای بوبین‌های 220 ولت.

✅ 3. تست با دستگاه LCR متر (پیشرفته‌تر)

هدف: اندازه‌گیری دقیق‌تر پارامترهایی مثل اندوکتانس (L) و مقایسه با مقدار اسمی.

این روش بیشتر در تست‌های تخصصی‌تر و کارگاهی استفاده می‌شه.

🔧 نکات تکمیلی:

  • بوبین‌های DC معمولاً مقاومت کمتری نسبت به بوبین‌های AC دارن.

  • بوی سوختگی، تغییر رنگ، ذوب شدن پوسته یا ایجاد حرارت زیاد نشونه‌ی خرابی بوبینه.

  • در بعضی موارد خرابی می‌تونه ناشی از گیر کردن مغزی شیر باشه، نه خود بوبین.

علت سوختگی بوبین‌ها:

سوختگی بوبین‌ها یکی از مشکلات رایج در سیستم‌های پنوماتیک است که می‌تواند عملکرد شیرها را مختل کند. این سوختگی معمولاً به‌دلیل موارد زیر رخ می‌دهد:

  1. استفاده از ولتاژ غیرمجاز یا اشتباه:

    • یکی از اصلی‌ترین دلایل سوختگی بوبین‌ها، استفاده از ولتاژ بالاتر از میزان تعیین‌شده برای بوبین است. بوبین‌ها در ولتاژهای مشخصی طراحی می‌شوند (مثلاً 12V DC، 24V DC، 110V AC و 220V AC) و استفاده از ولتاژ بیشتر می‌تواند باعث افزایش دما و در نتیجه سوختگی سیم‌پیچ بوبین شود.

  2. بار اضافی یا مقاومت غیرطبیعی:

    • اگر بوبین در برابر مقاومت زیاد قرار بگیرد یا تحت فشار زیادی کار کند، جریان اضافی از آن عبور می‌کند که باعث گرم شدن بوبین و در نهایت سوختن سیم‌پیچ آن می‌شود. این مورد ممکن است به‌ویژه زمانی که شیر بیش از حد تحت فشار قرار گیرد، رخ دهد.

  3. گرمای بیش از حد:

    • بوبین‌ها معمولاً دارای دمای عملکردی معین هستند. در صورتی که بوبین در دماهای بیش از حد مجاز کار کند، سیم‌پیچ آن ممکن است آسیب ببیند و سوخته شود. علت این موضوع ممکن است از طراحی نادرست، سیستم خنک‌کننده ناکافی یا کارکرد طولانی‌مدت در دمای بالا ناشی شود.

  4. ورود رطوبت یا گرد و غبار:

    • رطوبت و گرد و غبار می‌تواند به سیم‌پیچ بوبین آسیب بزند. به‌ویژه در محیط‌های صنعتی، نفوذ گرد و غبار و رطوبت می‌تواند موجب خرابی بوبین و ایجاد اتصالات کوتاه شود که در نهایت باعث سوختگی آن خواهد شد.

  5. فرسودگی طبیعی:

    • در طول زمان، بوبین‌ها ممکن است به‌طور طبیعی فرسوده شوند. این فرسودگی به دلیل استفاده طولانی‌مدت یا شرایط محیطی سخت می‌تواند باعث کاهش کارایی بوبین و احتمال سوختگی آن شود.

  6. عدم هماهنگی با فشار سیستم:

    • در صورتی که شیر در یک سیستم پنوماتیک با فشار بالا و در حال استفاده طولانی مدت باشد، بدون نظارت دقیق بر عملکرد بوبین، فشار اضافی می‌تواند موجب بالا رفتن دمای سیم‌پیچ بوبین و نهایتاً سوختگی آن گردد.

مناسب برای شیرهای برقی سری 4v210 , 4v220 , 4v310,4v320,4v410,4v420,4v230,4v210 می باشد .

تولید کننده

تولید کنندگان چینی
ولتاژ

110V-AC

,

12V-DC

,

220V-AC

,

24V-DC
قطر داخلی بوبین قطر داخلی بوبین های پنوماتیک- هیدرولیک

9 میلی متر
