فلوکنترل مچی سوپاپدار هیدرولیک برند Ferro سری FCCV

تولید کننده:

Price range: ریال 53,200,000 through ریال 159,580,000 +٪۱۰ مالیات بر ارزش افزوده

سایز پورت (اینچ)

پاک کردن ویژگی ها

مقایسه

افزودن به علاقه مندی

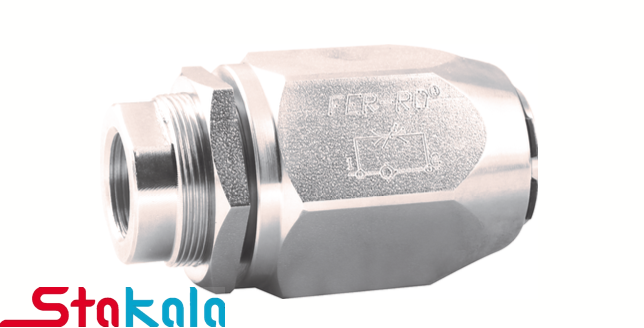

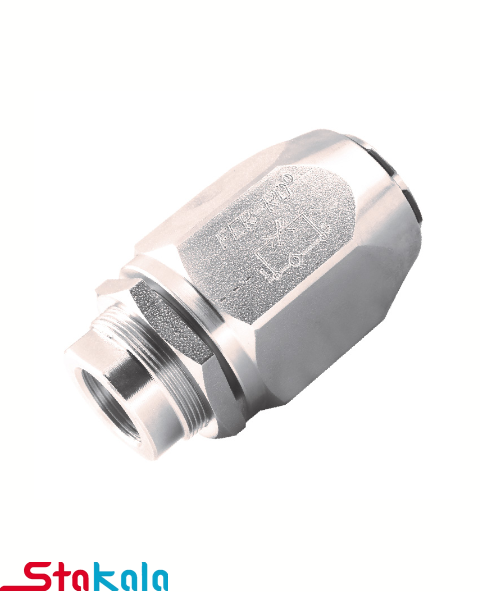

فلوکنترل مچی سوپاپدار هیدرولیک برند Ferro سری FCCV

فلوکنترل سری FCCV از برند Ferro یک شیر کنترل سرعت و دبی با طراحی ولان (دسته چرخشی) است که برای (تنظیم سرعت سیال و دبی عبوری در یک جهت) و( عبور آزاد سیال در جهت دیگر) طراحی شده است. این شیر به لطف مکانیزم چک ولو (سوپاپ یک‌طرفه) باعث می شود که جریان سیال در یک سمت کنترل گردد .

ویژگی‌ها و مزایا:

تنظیم دقیق جریان سیال: مکانیزم ولان با طراحی پیچ و مهره‌ای امکان کنترل دقیق دبی را فراهم می‌کند.
ثبات در تنظیمات: مهره قفل‌کن (کنترانوت) از تغییرات ناخواسته در دبی، ناشی از ارتعاشات جلوگیری کرده و پایداری عملکرد را تضمین می‌کند.
بدنه مقاوم: ساخته‌شده از فولاد اتومات (Carbon Steel) با پوشش گالوانیزه (کروم III پاسیو شده) که مقاومت بالایی در برابر خوردگی و سایش دارد.
آب‌بندی قوی: استفاده از اورینگ‌های NBR (نیتریل) برای جلوگیری از نشتی و تحمل شرایط کاری سخت.
نصب آسان و استاندارد: در سایزهای مختلف BSP (با امکان سفارشی‌سازی به NPT و متریک) عرضه می‌شود.
محدوده دمای کاری وسیع: عملکرد مناسب در بازه دمایی 30- تا 110+ درجه سانتی‌گراد.
قیمت مناسب تر از فلو کنترلر های مدولار

کاربردها:

کنترل سرعت و دبی سیال در مدارهای هیدرولیکی
تنظیم عملکرد سیلندرهای هیدرولیکی در ماشین‌آلات صنعتی، کشاورزی و راه‌سازی
مدارهای دارای جریان یک‌طرفه با نیاز به جلوگیری از برگشت سیال

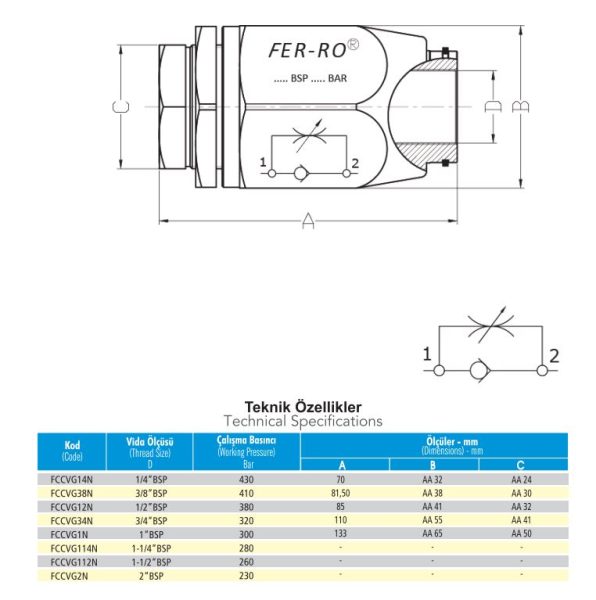

شماره فنی: FCVG14N | سایز: 1/4 اینچ | حداکثر دبی: 20 لیتر بر دقیقه | حداکثر فشار کاری: 430 بار

🔹 شماره فنی: FCVG38N | سایز: 3/8 اینچ | حداکثر دبی: 35 لیتر بر دقیقه | حداکثر فشار کاری: 410 بار

🔹 شماره فنی: FCVG12N | سایز: 1/2 اینچ | حداکثر دبی: 50 لیتر بر دقیقه | حداکثر فشار کاری: 380 بار

🔹 شماره فنی: FCVG34N | سایز: 3/4 اینچ | حداکثر دبی: 100 لیتر بر دقیقه | حداکثر فشار کاری: 320 بار

🔹 شماره فنی: FCVG1N | سایز: 1 اینچ | حداکثر دبی: 150 لیتر بر دقیقه | حداکثر فشار کاری: 300 بار

🔹 شماره فنی: FCVG114N | سایز: 1 1/4 اینچ | حداکثر دبی: 200 لیتر بر دقیقه | حداکثر فشار کاری: 280 بار

🔹 شماره فنی: FCVG112N | سایز: 1 1/2 اینچ | حداکثر دبی: 300 لیتر بر دقیقه | حداکثر فشار کاری: 260 بار

🔹 شماره فنی: FCVG2N | سایز: 2 اینچ | حداکثر دبی: 400 لیتر بر دقیقه | حداکثر فشار کاری: 230 بار

نحوه عملکرد فلوکنترل مچی سوپاپدار Ferro سری FCCV

این فلوکنترل‌ها دارای دو عملکرد اصلی هستند:

✅ کنترل دبی در یک جهت:

سیال هنگام عبور از مسیر کنترل‌شده، از طریق یک مجرا که توسط پیچ تنظیم ولان تغییر می‌کند، عبور می‌کند.
کاربر می‌تواند با چرخاندن ولان (دسته چرخشی) مقدار باز شدن مسیر سیال را تغییر دهد و در نتیجه، دبی و سرعت سیال را تنظیم کند.
مهره قفل‌کن (کنترانوت) از تغییرات ناخواسته در تنظیم دبی، ناشی از لرزش‌ها و ضربات جلوگیری می‌کند.

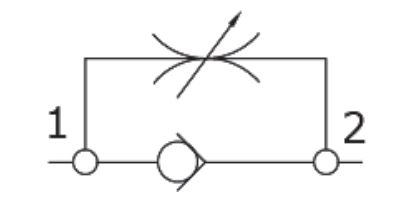

✅ عبور آزاد در جهت مخالف (چک ولو داخلی):

در جهت مخالف، چک ولو داخلی فعال شده و مسیر را به‌طور کامل باز می‌کند.
این ویژگی اجازه می‌دهد که سیال بدون محدودیت و افت فشار اضافی از مسیر عبور کند.

🔹 کاربرد عملی:
این فلوکنترل‌ها در سیلندرهای هیدرولیکی برای کنترل سرعت خروجی روغن از سیلندر استفاده می‌شوند. در هنگام برگشت روغن، چک ولو فعال شده و اجازه تخلیه سریع و بدون افت فشار را می‌دهد.

در ساختمان داخلی این فلو کنترل ها مکانیزم پیچیده ای وجود ندارد و تنها چرخش بدنه فلو کنترل به دور خود باعث تغییر اوریفیس داخلی فلو کنترل می شود و سرعت سیال تغیر می کند و تنها چند لورینگ در داخل آن باعث آببندی آن می گردد . لذا خرابی در اینگونه فلو کنترل های مچی یا لوله ای کم می باشد.

در سیستم های هیدرولیک قدیمی ، دو توع فلو کنترل وجود دارد یکی فلو کنترل دو سوراخ که با تغییر مجاری مسیر عبوری سیال ، باعث کاهش اوریفیس و جاری عبوری سیال می گردد و در نتیجه سیال کمتری از فلو کنترل عبور می کند در نتیجه باعث

🔹عملکرد فلوکنترل دو سوراخ (2-Way Flow Control Valve)

فلوکنترل‌های دو سوراخ دارای یک ورودی و یک خروجی هستند و فقط در یک مسیر دبی سیال را محدود می‌کنند. این نوع فلوکنترل معمولاً دارای یک پیچ تنظیم مکانیکی است که میزان عبور سیال را مشخص می‌کند.

در جهتی که کنترل دبی نیاز است، جریان از مسیر تنظیم‌شده عبور می‌کند.
در جهت مخالف، در صورت وجود چک ولو داخلی، سیال بدون محدودیت عبور خواهد کرد.

✅ مزایا:

✔ طراحی ساده و مقرون‌به‌صرفه 🏗️
✔ نصب آسان به دلیل وجود فقط دو اتصال ورودی و خروجی 🔩
✔ ایده‌آل برای کاربردهایی که فقط در یک جهت نیاز به کنترل دبی دارند
✔ تحمل فشار بالا و ساختار مقاوم

❌ معایب:

❌ کنترل یک‌طرفه دبی: در بسیاری از سیستم‌ها، لازم است که سرعت در هر دو جهت کنترل شود.
❌ افزایش دما و افت انرژی: به دلیل عدم توانایی در مدیریت فشار اضافی، ممکن است انرژی هیدرولیکی به گرما تبدیل شود.
❌ امکان ایجاد ضربه هیدرولیکی: در هنگام تغییر جهت ناگهانی سیال، ممکن است شوک فشار در سیستم ایجاد شود.
❌ عدم امکان تخلیه فشار اضافی: در برخی شرایط، فشار بیش‌ازحد در مدار باقی می‌ماند که ممکن است به قطعات دیگر آسیب برساند.

نکات مهم در هنگتم خرید فلو کنترل ها

چندین نوع مختلف فلو کنترل در سیستم های هیدرولیک وجود دارد – فلو کنترل سوپاپدار دو راهه – فلو کنترل سه سوراخ – فلو کنترل مستقل از دما و فشار که با در نظر گرفتن شرایط کاری و عملکرد سیستم هیدرولیک باید به درستی و با دقت انتخاب شوند تا بیشترین کارایی را داشته باشد .

عملکرد فلوکنترل سه سوراخ (3-Way Flow Control Valve)

این نوع فلوکنترل دارای سه پورت (ورودی، خروجی، و مسیر بای‌پس) است. در این طراحی، اگر دبی بیشتری نسبت به مقدار تنظیم‌شده وارد شود، فشار اضافی از طریق پورت سوم (بای‌پس) تخلیه می‌شود.

مسیر اصلی، دبی تنظیم‌شده را به عملگر (مثلاً سیلندر یا موتور هیدرولیکی) ارسال می‌کند.
پورت سوم، فشار اضافی را به مخزن یا یک مسیر جانبی هدایت کرده و از افزایش دما و فشار جلوگیری می‌کند.

✅ مزایا:

✔ کنترل بهینه‌تر دبی در هر دو جهت 🔄
✔ مدیریت بهتر فشار اضافی و جلوگیری از شوک هیدرولیکی ⚙️
✔ کاهش استهلاک قطعات با حفظ فشار ثابت
✔ افزایش بازدهی سیستم با جلوگیری از اتلاف انرژی 🔋
✔ ایده‌آل برای سیستم‌های با دبی متغیر و فشار بالا

❌ معایب:

❌ ساختار پیچیده‌تر و گران‌تر نسبت به فلوکنترل دو سوراخ 💰
❌ نصب و تنظیم دشوارتر به دلیل وجود مسیر بای‌پس 🏗️
❌ نیاز به مدیریت صحیح خروجی سوم برای جلوگیری از هدررفت سیال ♻

🔹 مقایسه کلی بین فلوکنترل دو سوراخ و سه سوراخ

🔹 تعداد اتصالات: فلوکنترل دو سوراخ دارای دو عدد (ورود و خروج) است، در حالی که فلوکنترل سه سوراخ سه عدد (ورود، خروج و بای‌پس) دارد.

🔹 محدود کردن جریان: فلوکنترل دو سوراخ فقط در یک مسیر جریان را محدود می‌کند، اما فلوکنترل سه سوراخ در هر دو مسیر محدودیت ایجاد کرده و فشار اضافی را تخلیه می‌کند.

🔹 کنترل سرعت عملگرها: فلوکنترل دو سوراخ فقط در یک جهت سرعت را کنترل می‌کند، در حالی که فلوکنترل سه سوراخ کنترل بهتری در هر دو جهت دارد.

🔹 جلوگیری از فشار اضافی: فلوکنترل دو سوراخ قابلیت تخلیه فشار اضافی را ندارد، اما فلوکنترل سه سوراخ با پورت سوم فشار اضافی را تخلیه می‌کند.

🔹 بازدهی انرژی: در فلوکنترل دو سوراخ ممکن است انرژی به‌صورت گرما تلف شود، اما فلوکنترل سه سوراخ مصرف انرژی را کاهش داده و راندمان سیستم را افزایش می‌دهد.

🔹 امکان ایجاد ضربه هیدرولیکی: فلوکنترل دو سوراخ ممکن است باعث ایجاد شوک هیدرولیکی شود، اما فلوکنترل سه سوراخ به دلیل مدیریت بهتر فشار، از شوک‌های هیدرولیکی جلوگیری می‌کند.

🔹 پیچیدگی نصب: فلوکنترل دو سوراخ نصب ساده‌تری دارد، اما فلوکنترل سه سوراخ به دلیل وجود مسیر بای‌پس، نیاز به نصب دقیق‌تری دارد.

🔹 قیمت و هزینه تعمیرات: فلوکنترل دو سوراخ ارزان‌تر و مقرون‌به‌صرفه‌تر است، اما فلوکنترل سه سوراخ گران‌تر بوده اما عملکرد بهتری دارد.

🔹 نتیجه‌گیری: کدام نوع فلوکنترل بهتر است؟
✅ اگر سیستم ساده‌ای دارید و فقط به کنترل دبی در یک جهت نیاز دارید، فلوکنترل دو سوراخ گزینه مناسبی است.
✅ اگر نیاز به کنترل دقیق‌تر، جلوگیری از شوک‌های هیدرولیکی و بهینه‌سازی مصرف انرژی دارید، فلوکنترل سه سوراخ انتخاب بهتری خواهد بود

🔹 نتیجه‌گیری: کدام نوع فلوکنترل بهتر است؟

✅ اگر سیستم شما ساده است و فقط نیاز به کنترل دبی در یک جهت دارید، فلوکنترل دو سوراخ گزینه مناسبی است.
✅ اگر به دقت بالاتر، کنترل بهتر فشار و جلوگیری از شوک‌های هیدرولیکی نیاز دارید، فلوکنترل سه سوراخ انتخاب بهتری خواهد بود.

🔧 انتخاب مناسب بستگی به شرایط کاری سیستم، فشار کاری و نیاز به بهینه‌سازی مصرف انرژی دارد.

تولید کننده	Ferro
سایز پورت (اینچ)	1″, 1/2″, 1/4″, 3/4″, 3/8″

دیدگاهها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین نفری باشید که دیدگاهی را ارسال می کنید برای “فلوکنترل مچی سوپاپدار هیدرولیک برند Ferro سری FCCV”

کاتالوک محصول

دانلود/مشاهده

هیدرولیک Fer-ro به طور فعال در ساخت کلیه اجزای مورد استفاده در سیستم های هیدرولیک در صنایع ماشین آلات و خودرو مشغول است. این شرکت با شناخت شرایط رقابتی در صنعت ، یک رویکرد خدمات مشتری محور را ایجاد کرده است و با هدف برآورده کردن سریع خواسته های مشتری و انتظارات بالقوه در بالاترین کیفیت گام بر میدارد
